Проектирование локальных сетей

1.5.Назначение локальной сети

Назначение локальной сети — осуществление совместного доступа к данным, программам и оборудованию.

У коллектива людей, работающего над одним проектом появляется возможность работать с одними и теми же данными и программами не по очереди, а одновременно. Локальная сеть предоставляет возможность совместного использования оборудования.

Оптимальный вариант — создание локальной сети с одним принтером на каждый отдел или несколько отделов. Файловый сервер сети позволяет обеспечить и совместный доступ к программам и данным.У локальной сети есть также и административная функция. Контролировать ход работ над проектами в сети проще, чем иметь дело с множеством автономных компьютеров.

Технология настройки локальной вычислительной сети

Самой распространенной технологией в наши дни является архитектура Ethernet, ее высокоскоростные варианты Fast Ethernet и Gigabit Ethernet легко объединяются между собой и с ней в единую сеть, что упрощает задачи масштабирования.

Скорость передачи данных в такой сети зависит от типа кабеля. Здесь применяются варианты от тонкого коаксиального кабеля до мультимодового оптоволоконного кабеля со скоростью светового сигнала до 1300 нм.

• Сети вида Arcnet устарели и обеспечивают малую скорость (2,5 Мбит/с). Но на ряде предприятий их еще можно встретить, так как раньше они пользовались большим спросом. Это очень надежная сеть с низкой стоимостью адаптеров и гибкостью в настройке. Обычно имеет топологию в виде «шины» или «пассивной звезды».
• Сеть Token-Ring кольцевого типа сама по себе тоже уходит в историю ЛВС, но знать о ней надо, потому что она стала основой и прообразом маркерной сети нового поколения стандарта FDDI.
• Сети вида FDDI (Fiber Distributed Data Interface) с маркерным методом доступа используют оптоволоконный кабель. Это высокоскоростная архитектура, которая может поддерживать до 1000 абонентов. При этом максимальная протяженность кольца не может составлять более 20 километров, а расстояние между абонентами должно быть не более 2 км. Эти особенности делают ее применимой для оснащения средних и малых предприятий с небольшим количеством рабочих мест.

Необходимые аппаратные средства

Существует перечень оборудования, без которого ни одна ЛВС функционировать не сможет. В него входят:

• Линии передачи данных. Чаще всего используется коаксиальный кабель и оптоволокно. При этом длина коаксиала не может превышать нескольких сотен метров, однако при необходимости протяжения сети на большие расстояния используют специальные репитеры – повторители сигнала, не дающие ему затухнуть.
• Коммуникационное оборудование: сетевые карты (устройства, выполняющие дуплексный обмен информацией между компьютером и средой передачи данных), концентраторы (разбивают сеть на отдельные сегменты, структурируя сеть физически), маршрутизаторы (берут на себя выбор маршрута передачи пакетов), коммутаторы (логически разделяют ЛВС на сегменты, объединяя несколько физических цепей), репитеры (обеспечивают восстановление сигнала, позволяя увеличить длину передающей среды), трансиверы (усиливают сигнал и преобразовывают его в другие виды, позволяя пользоваться разными средами передачи данных).

Эскизное проектирование

Этот этап заключается в сборе данных о предприятии, где планируется монтаж локально вычислительной сети, и анализе полученной информации. Определяется количество:

• Пользователей.
• Рабочих станций.
• Серверных помещений.
• Портов подключения.

Важным моментом является наличие данных о путях прокладки магистралей и планирование определенной топологии. В целом же необходимо придерживаться ряда требований, которые предъявляет стандарт IEEE 802.3. Однако, несмотря на эти правила, иногда может понадобиться произвести расчеты задержек распространения сигнала или же проконсультироваться у производителей сетевого оборудования.

Выбор производителя активного сетевого оборудования ЛВС

В качестве активного сетевого оборудования ЛВС и ЛВС ЦОД выбрано активное сетевое оборудование производства компании Cisco Systems. Выбор оборудования Cisco Systems обусловлен:

— соответствием корпоративным стандартам Заказчика;

— полным спектром сетевых устройств, позволяющим реализовывать проекты любой сложности;

— поддержкой всех современных протоколов управления и передачи данных, в том числе DCB;

— наличием единой сетевой платформы линейки оборудования Nexus – NX-OS, которая обладает модульной архитектурой, поддержкой таких протоколов, как Cisco FabricPath, Cisco Overlay Transport Virtualization (OTV), Cisco Virtual Port Channel (vPC), Cisco Virtual Device Contexts (VDCs), а так же функционалом In-Service Software Upgrade (ISSU), который позволяет гарантировать обновление ПО без остановки в работе ЦОД;

— наличием широкого спектра платформ управления и мониторинга для устройств фирмы Cisco Systems;

— высоким качеством и надежностью выпускаемых устройств;

— высоким качеством технической поддержки;

— наличием в России центров обучения и сертификации специалистов;

— наличием сертификатов на используемое оборудование.

Редиректоры

Редиректор – сетевое программное обеспечение, которое принимает запросы вво-да/вывода для удаленных файлов, именованных каналов или почтовых слотов и затем пере-назначает их сетевым сервисам другого компьютера. Редиректор перехватывает все запросы, поступающие от приложений, и анализирует их.

Фактически существуют два типа редиректоров, используемых в сети:

• клиентский редиректор (client redirector)
• серверный редиректор (server redirector).

Оба редиректора функционируют на представительском уровне модели OSI. Когда клиент делает запрос к сетевому приложению или службе, редиректор перехватывает этот запрос и проверяет, является ли ресурс локальным (находящимся на запрашивающем ком-пьютере) или удаленным (в сети). Если редиректор определяет, что это локальный запрос, он направляет запрос центральному процессору для немедленной обработки. Если запрос пред-назначен для сети, редиректор направляет запрос по сети к соответствующему серверу. По существу, редиректоры скрывают от пользователя сложность доступа к сети. После того как сетевой ресурс определен, пользователи могут получить к нему доступ без знания его точно-го расположения.

Наиболее известные сети

Выше пока что рассматривалось исключительно построение схем локальных сетей на основе технологии Ethernet, которая в самом простом выражении использует адреса, протоколы и стеки TCP/IP. Но ведь в мире можно найти огромное количество сетевых структур, которые имеют отличные от приведенных принципы сетевой организации. Наиболее известными из всех (кроме Ethernet с использованием логической шинной топологии) являются Token Ring и Arcnet.

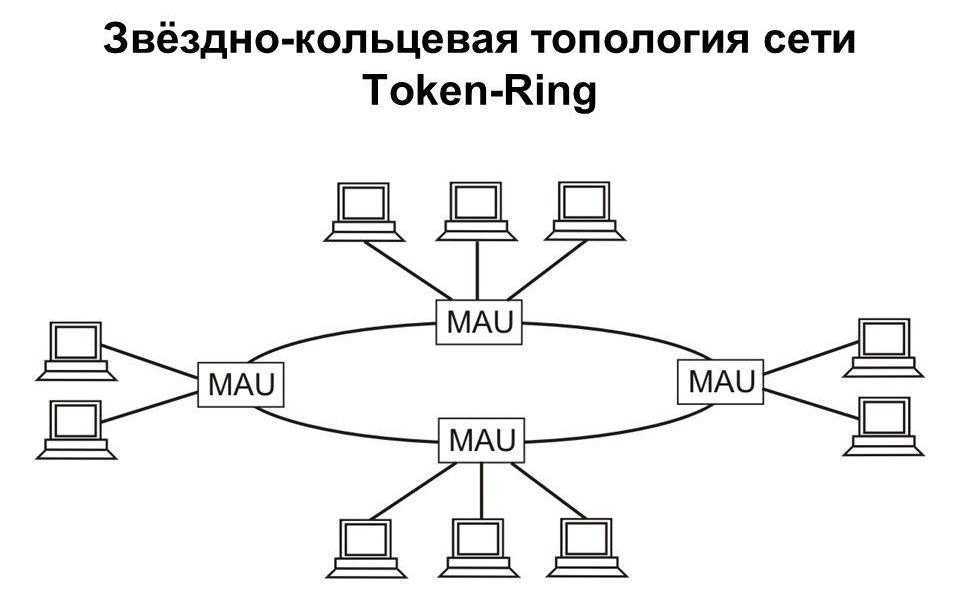

Сетевая структура Token Ring в свое время был разработана небезызвестной компанией IBM и базируется на логической схеме локальной сети «маркерное кольцо», что определяет доступ каждого терминала к передаваемой информации. В физическом отношении также применяется кольцевая структура, однако она имеет свои особенности. Для объединения компьютеров в единое целое имеется возможность использования либо витой пары, либо оптоволоконного кабеля, но скорость передачи данных составляет всего лишь 4-16 Мбит/с. Зато маркерная система по типу «звезды» позволяет передавать и получать данные только тем терминалам, которые имеют на это право (помечены маркером). Но основным недостатком такой организации является то, что в определенный момент такими правами может обладать только одна станция.

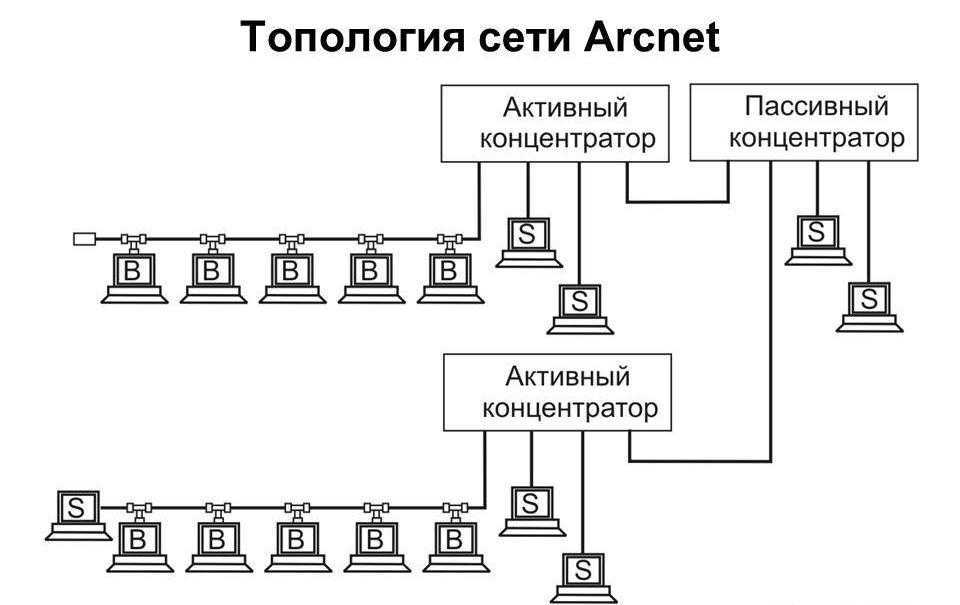

Не менее интересной выглядит и схема локальной сети Arcnet, созданная в 1977 году компанией Datapoint, которую многие специалисты называют самой недорогой, простой и очень гибкой структурой.

Для передачи информации и подключения компьютеров могут применяться коаксиальные или оптоволоконные кабели, но также не исключается возможность использования витой пары. Правда, в плане скорости приема/передачи эту структуру особо производительной назвать нельзя, поскольку в максимуме обмен пакетами может производиться на скорости подключения не более 2,5 Мбит/с. В качестве физического подключения используется схема «звезда», а в логическом — «маркерная шина». С правами на прием/передачу дело обстоит точно так же, как и в случае с Token Ring, за исключением того, что передаваемая от одной машины информация доступна абсолютно всем терминалам, входящим в сетевое окружение, а не какой-то одной машине.

Конечное сетевое оборудование

Аппаратное обеспечение локальной вычислительной сети в обязательном порядке включает серверную и клиентскую части.

Сервер – это мощный компьютер, имеющий высокую сетевую значимость. Функции его заключаются в хранении информации, баз данных, обслуживании пользователей и обработке программных кодов. Серверы находятся в специальных помещениях с регулируемой постоянной температурой воздуха – серверных, а корпус их оснащен дополнительной защитой от пыли, случайного выключения, а также мощной охлаждающей системой. Как правило, доступ к серверу имеют только системные администраторы либо руководители предприятия.

Рабочая станция представляет собой обычную вычислительную машину, подключенную к сети, то есть ею является любой компьютер, запрашивающий услуги у главного сервера. Для обеспечения связи на таких узлах используется модем и сетевая плата. Поскольку обычно рабочими станциями используются ресурсы сервера, клиентская часть оснащена слабыми планками памяти и жесткими дисками небольшого объема.

Цели создания ЛВС

Основными целями создания ЛВС являются:

— построение надежной, эффективной и высокопроизводительной ЛВС объекта автоматизации Заказчика;

— обеспечение высокой скорости, надежности и безопасности передачи данных в сети здания;

— обеспечение высокой скорости, надежности, безопасности и отказоустойчивости информационной среды передачи данных при использовании информационных сервисов и бизнес-приложений размещенных в ЦОД;

— обеспечение возможности эффективного доступа к общим сетевым информационным ресурсам;

— минимизация расходов на обслуживание информационной инфраструктуры Заказчика и трудоемкости ее обслуживания.

1.1. Понятие системы и сети связи

Основу теории и техники электросвязи составляет передача на расстояние различного рода сообщений (информации). Под информацией понимают совокупность сведений о каких-либо предметах, событиях, процессах чьей-либо деятельности и т.д. Форма представления информации называется сообщением. Это может быть речь или музыка, рукописный или машинописный текст, чертежи, рисунки, телевизионное изображение.

Для передачи по каналам связи каждое сообщение преобразуется в электрический сигнал. Сигнал – физический процесс, отображающий передаваемое сообщение (физический носитель сообщения). Физическая величина изменением, которой обеспечивается отображение сообщений, называется информационным или представляющим параметром сигнала.

Перенос сообщений из одной точки пространства в другую осуществляет система электросвязи. Система электросвязи (телекоммуникационная система) – комплекс технических средств, обеспечивающий передачу сообщений от источника к получателю на расстояние (рисунок 1.1).

Система электросвязи в целом решает две задачи:

1)  доставка сообщений – функции системы электросвязи;

2)  формирование и распознавание сообщений – функции оконечного оборудования.

Трактом передачи называют совокупность приборов и линий, обеспечивающих передачу сообщений между пользователями.

Канал передачи (связи) – часть тракта передачи между двумя любыми точками. В канал передачи не входят оконечные устройства.

Рисунок 1.1 – Структурная схема системы электросвязи (телекоммуникационной системы)

Принцип передачи сигналов электросвязи показан на рисунке 1.2.

Рисунок 1.2 – Принцип передачи сигналов электросвязи

На входе и на выходе тракта передачи сообщений включаются оконечные устройства, обеспечивающие преобразование сообщений в электрические сигналы и обратное преобразование. Данные устройства называются первичными преобразователями и сформированные ими сигналы также называются первичными. Например, при передаче речи первичным преобразователем является микрофон, при передаче изображения – электронно-лучевая трубка, при передаче телеграммы – передающая часть телеграфного аппарата.

Источник сообщения формирует сообщение a(t), которое преобразуется в электрический сигнал s(t). В системе электросвязи происходят вторичные преобразования сигналов и они транспортируются в форме, отличной от первоначальной.

Сеть электросвязи (телекоммуникационная сеть) — совокупность линий (каналов) связи коммутационных станций, оконечных устройств, на определенной территории, обеспечивающая передачу и распределение сообщений (рисунок 1.3).

Рисунок 1.3 – Обобщенная структурная схема сети электросвязи (телекоммуникационной сети)

На входе и на выходе сети связи включаются оконечные устройства, обеспечивающие преобразование сообщений в электрические сигналы и обратное преобразование. Оконечные устройства соединяются с коммутационной станцией абонентскими линиями. Коммутационные станции между собой связаны соединительными линиями. Коммутационные станции осуществляют соединение входящих линий с исходящими линиями по соответствующему адресу.

В общем виде, сообщение, передаваемое от источника к получателю состоит из двух частей: адресной и информационной. По содержимому адресной части коммутационная станция определяет направление связи и осуществляет выбор конкретного получателя сообщения. Информационная часть содержит само сообщение.

Совокупность процедур и процессов, в результате выполнения которых обеспечивается передача сообщений, называется сеансом связи, а набор правил в соответствии, с которыми организуется сеанс связи, называется протоколом.

Общие принципы построения сетей

Со временем основной целью компьютерных развития сетей (помимо передачи информации) стала цель распределенного использования информационных ресурсов:

1. Периферийных устройств: принтеры, сканеры и т. д.
2. Данных хранящихся в оперативной памяти устройств.
3. Вычислительных мощностей.

Достичь эту цель помогали сетевые интерфейсы. Сетевые интерфейсы это определенная логическая и/или физическая граница между взаимодействующими независимыми объектами.

Сетевые интерфейсы разделяются на:

• Физические интерфейсы (порты).
• Логические интерфейсы (протоколы).

Порт

Из определения обычно ничего не ясно. Порт и порт, а что порт?

Начнем с того что порт это цифра. Например 21, 25, 80.

Это число записывается в заголовках протоколов транспортного уровня (об этом ниже). Порт указывает для какой программы предназначен тот или иной пакет (грубо говоря та или иная информация). Например, http-сервер работает через порт 80. Когда вы открываете браузер, вы отправляете запрос на веб-сервер через 80 порт и сервер понимает что это http запрос и вам нужен сервер который передаст вам страницу в формате html (ответ сервера).

Протокол

Протокол, например TCP/IP это адрес узла (компьютера) с указанием порта и передаваемых данных. Например что бы передать информацию по протоколу TCP/IP нужно указать следующие данные:

Адрес отправителя (Source address):
IP: 82.146.49.11
Port: 2049
Адрес получателя (Destination address):
IP: 195.34.32.111
Port: 53
Данные пакета:
…
Благодаря этим данным информация будет передана на нужный узел.

Серверное программное обеспечение

Для того чтобы компьютер мог выступать в роли сетевого сервера необходимо установить серверную часть сетевой операционной системы, которая позволяет поддерживать ресурсы и распространять их среди сетевых клиентов. Важным вопросом для сетевых серверов является возможность ограничить доступ к сетевым ресурсам. Это называется сетевой защитой (network security). Она предоставляет средства управления над тем, к каким ресурсам могут получить доступ пользователи, степень этого доступа, а также, сколько пользователей смогут получить такой доступ одновременно. Этот контроль обеспечивает конфиденциальность и защиту и поддерживает эффективную сетевую среду.

В дополнение к обеспечению контроля над сетевыми ресурсами сервер выполняет следующие функции:

• предоставляет проверку регистрационных имен (logon identification) для пользователей;
• управляет пользователями и группами;
• хранит инструменты сетевого администрирования для управления, контроля и аудита;
• обеспечивает отказоустойчивость для защиты целостности сети.

Основные этапы построения локальных компьютерных сетей

Построение локальных компьютерных сетей необходимо осуществлять силами опытных специалистов, которые смогут учесть и избежать серьезных ошибок. Построение локальной сети подразумевает следующие этапы:

1. Разработка локальной сети. В перечень основных работ в соответствии с этим этапом построения локальной сети предприятия входят первичное обследование территории, в рамках которой будет располагаться сеть, обсуждение с Заказчиком основных задач, возложенных на сеть, подготовка технического задания и предварительный подбор необходимого оборудования.
2. Установка и монтаж локальной сети ЛВС. Прокладка кабеля, а также установка и настройка оборудования, программного обеспечения и систем защиты информации.
3. Тестирование сети. Проверка сети на ее безопасность, работоспособность и соответствие стандартам качества.
4. Гарантийное и послегарантийное обслуживание сети.

2.1.2. Условие задачи

Входной оперативной информацией служит ведомость стоимости пошива одного изделия.

Условно-постоянной информацией (справочной)служат следующие реквизиты: повышающий коэффициент.

В результате следует получить ведомости со следующими рекви­зитами: фасон, количество изделий, стоимость пошива одного изделия, стоимость пошива планируемого выпуска, стоимость пошива с учетом КП.

Также стоимость пошива с учетом КП необходимо представить в графическом виде.

В технологии необходимо использовать межтабличные связи для организации ввода и контроля исходных данных, а также для орга­низации процессов расчета функцию ВПР и др.

Что такое и для чего нужна локальная Сеть

Почти каждое вычислительное устройство имеет в своем составе встроенный сетевой интерфейс – оборудование, позволяющее производить соединение по заданному протоколу (стандарту). Если объединение состоит из более чем двух единиц техники, оно называется локальной вычислительной Сетью (ЛВС). При такой технологии каждому адаптеру из диапазона разрешенных значений назначается свой адрес (IP-address), по которому и идентифицируется (наряду с MAC-адресом) получатель или отправитель пакета данных.

Теперь несложно понять, что локальная Сеть и компьютерная Сеть — это одно и то же, их основное назначение – предоставлять набор множества сетевых функций, облегчающих обмен информацией и призванных объединить группы пользователей. Среди них наиболее известными являются FTP протокол, файловые хранилища, общий доступ к принтерам и папкам. Также ЛВС может использоваться для организации удаленного управления, игровых серверов, параллельных вычислений, доступа в Интернет и т. д.

Openvpn клиент

Чтобы настроить Openvpn клиент,
Заходим в папку по адресу C:\Program Files\OpenVPN\config и создаём там файлик «client.ovpn» со следующим содержанием:

remote my_server 5194
client
dev tun
proto udp
topology subnet
persist-key
persist-tun
ca C:\\Program Files\\OpenVPN\\config\\keys \\ca.crt
cert C:\\Program Files\\OpenVPN\\config\\keys \\client1.crt
key C:\\Program Files\\OpenVPN\\config\\keys \\client1.key
comp-lzo
verb 4
mute 20

Тут Вам надо поменять значение «my_server» на IP адрес вашего сервера.
Скопируем файлы ca.crt, client1.crt, client1.key в папку C:\Program Files\OpenVPN\config\keys для пользователя «client1» и файлы ca.crt, client2.crt, client2.key для второго клиента
(если у вас планируется больше двух). На этом настройка OpenVPN клиента закончена.
Пробуем подключиться.

Примечание (Сандер): Если вы все правильно настроите, то после запуска службы на сервере и сеансов на клиентах,
ваши компьютеры окажутся в одной локальной сети. Технически это будет выглядеть как будто в сетевых настройках
у вас появился новый сетевой адаптер, который функционирует как локалка через интернет. И еще. OpenVPN — это бесплатный продукт с открытым кодом,
так что вы работаете не через черный ящик, не завязаны на чужие сервера, в общем, при помощи этой технологии вы получаете настоящую
защиту от внешнего мира. Кроме того, OpenVPN прекрасно работает под Линуксом,
так что вы даже сможете связать друг с другом в одну компьютеры с совершенно разными операционными системами.

Если у вас будут вопросы, пишите, мы постараемся помочь.

← Сервис напоминаний

Защита диска →

Понятие локальной сети

Сеть — группа компьютеров, соединенных друг с другом, с помощью специального оборудования, обеспечивающего обмен информацией между ними. Соединение между двумя компьютерами может быть непосредственным (двухточечное соединение) или с использованием дополнительных узлов связи.

Существует несколько типов сетей, и локальная сеть — лишь одна из них. Локальная сеть представляет собой, по сути, сеть, используемую в одном здании или отдельном помещении, таком как квартира, для обеспечения взаимодействия используемых в них компьютеров и программ. Локальные сети, расположенные в разных зданиях, могут быть соединены между собой с помощью спутниковых каналов связи или волоконно-оптических сетей, что позволяет создать глобальную сеть, т.е. сеть, включающую в себя несколько локальных сетей.

Интернет является еще одним примером сети, которая уже давно стала всемирной и всеобъемлющей, включающей в себя сотни тысяч различных сетей и сотни миллионов компьютеров. Независимо от того, как вы получаете доступ к Интернету, с помощью модема, локального или глобального соединения, каждый пользователь Интернета является фактически сетевым пользователем. Для работы в Интернете используются самые разнообразные программы, такие как обозреватели Интернета, клиенты FTP, программы для работы с электронной почтой и многие другие.

Компьютер, который подключен к сети, называется рабочей станцией (Workstation). Как правило, с этим компьютером работает человек. В сети присутствуют и такие компьютеры, на которых никто не работает. Они используются в качестве управляющих центров в сети и как накопители информации. Такие компьютеры называют серверами,
Если компьютеры расположены сравнительно недалеко друг от друга и соединены с помощью высокоскоростных сетевых адаптеров то такие сети называются локальными. При использовании локальной сети компьютеры, как правило, расположены в пределах одной комнаты, здания или в нескольких близко расположенных домах.
Для объединения компьютеров или целых локальных сетей, которые расположены на значительном расстоянии друг от друга, используются модемы, а также выделенные, или спутниковые каналы связи. Такие сети носят название глобальные. Обычно скорость передачи данных в таких сетях значительно ниже, чем в локальных.

7.1. Общие сведения о компьютерных сетях

Предпосылки создания компьютерных сетей. История возникновения и развития компьютерных сетей. Преимущества использования компьютерных сетей.

Предпосылки создания компьютерных сетей

С момента появления ЭВМ возник вопрос о передаче данных между отдельными компьютерами и рациональном распределении ресурсов ЭВМ. Первые ЭВМ были очень сложны в эксплуатации и имели дорогостоящие аппаратные компоненты, отсутствовали единые стандарты построения ЭВМ. С развитием аппаратной и программной базы компьютеров, совершенствовались и сетевые технологии. Сначала были созданы системы передачи данных первоначально в коммерческих, военных и научных целях, затем сфера применения сетей расширилась. В настоящее время использование компьютерных сетей является неотъемлемой частью нашей жизни, область их применения охватывает все сферы человеческой деятельности. Под компьютерной сетью мы будем понимать любое множество ЭВМ, связанных между собой средствами передачи данных (средствами телекоммуникаций).

История возникновения и развития компьютерных сетей

Развитие компьютерных сетей связано как с развитием собственно ЭВМ, входящих в состав сети, так и с развитием средств телекоммуникаций. Работы по созданию компьютерных сетей начались ещё в 60-х годах ХХ века. Прообразом компьютерных сетей явились системы телеобработки данных (СТД), построенные на базе больших (а позже и миниЭВМ). В качестве средств передачи данных использовалась существующая телефонная сеть. Основными элементами СТД являются модемы, абонентские пункты и устройства коммутации. Система СТД оперировала только аналоговыми сигналами. Основным недостатком СТД является невысокое быстродействие (9600 бит/с, реально 2400 бит/с). Поэтому одним из направлений совершенствования СТД явилась разработка цифровых телефонных коммутаторов. Вторым существенным недостатком СТД является возможность передачи данных по каналу связи в один и тот же момент времени только с одной скоростью. Этот недостаток был преодолен использованием впервые в 70-х годах в США коммуникаций кабельного телевидения, позволяющих вести широкополосную передачу (ШП). Третьим направлением перехода к сетям была разработка высокоскоростных шин для обеспечения взаимодействия нескольких больших ЭВМ. Четвёртым направлением развития сетей была реализация распределённой обработки данных. К середине 80-х годов, с появлением ПЭВМ все отмеченные тенденции развития сетей стали сближаться, что привело к разработке современных компьютерных сетей.

Преимущества использования компьютерных сетей

Рассмотрим преимущества, получаемые при сетевом объединении персональных компьютеров.Разделение ресурсов Разделение ресурсов позволяет экономно использовать ресурсы, например, управлять периферийными устройствами, такими как лазерные печатающие устройства, со всех присоединенных рабочих станций.Разделение данных Разделение данных предоставляет возможность доступа и управления базами данных с периферийных рабочих мест, нуждающихся в информацииРазделение программных средств Разделение программных средств предоставляет возможность одновременного использования централизованных, ранее установленных программных средств.Разделение ресурсов процессора При разделение ресурсов процессора возможно использование вычислительных мощностей для обработки данных другими системами, входящими в сеть. Предоставляемая возможность заключается в том, что на имеющиеся ресурсы не “набрасываются” моментально, а только лишь через специальный процессор, доступный каждой рабочей станции.Многопользовательский режим Многопользовательские свойства системы содействуют одновременному использованию централизованных прикладных программных средств, ранее установленных и управляемых, например, если пользователь системы работает с другим заданием, то текущая выполняемая работа отодвигается на задний план.

Характеристики сетевого и периферийного оборудования

Для клиент-серверных сетей особые требования действуют для самих выделенных серверов и оборудования, обеспечивающего их работоспособность и коммуникации.

Основная характеристика для сервера – производительность. Поэтому серверы оснащают специализированными процессорами, устанавливают многопроцессорные платы и конфигурируют из нескольких компьютеров.

Кроме того, значение имеют:

• объем оперативной памяти, особенно для серверов приложений;
• объем накопителей для хранения данных, скорость доступа к ним, варианты организации массива;
• время непрерывной работы оборудования при пропадании электропитания (характеристики ИБП);
• пропускные способности каналов связи, Здесь важны как собственные сетевые интерфейсы (желательна установка Ethernet портов 1 Гбит), так и производительность коммутаторов, диапазоны и количество обслуживаемых подключений точек доступа, характеристики установленных в сети роутеров и т.д.;
• эксплуатационные характеристики периферийных устройств – разрешающие способности дисплеев и сканеров, скорость печати и разрешение принтеров.

Обязательно учитываются приводимые производителями регламенты сервисного обслуживания аппаратуры.

10.1. Как организуется межкомпьютерная связь

Назовём задачи, которые трудно или невозможно решить без организации
информационной связи между различными компьютерами:

• перенос информации на большие расстояния (сотни, тысячи
  километров);
• совместное использование несколькими компьютерами дорогостоящих
  аппаратных, программных или информационных ресурсов — мощного процессора,
  ёмкого накопителя, высокопроизводительного лазерного принтера, баз данных,
  программного обеспечения и т.д.;
• перенос информации с одного компьютера на другой при несовместимых
  флоппи-дисководах (5,25 и 3,5 дюйма);
• совместная работа над большим проектом, когда исполнили должны
  всегда иметь последние (актуальные) копии общих данных во избежание путаницы,
  и т.д.

Есть три основных способа организации межкомпьютерной связи:

• объединение двух рядом расположенных компьютеров через их коммуникационные
  порты посредством специального кабеля;
• передача данных от одного компьютера к другому посредством модема с
  помощью проводных или спутниковых линий связи;
• объединение компьютеров в компьютерную сеть.

Часто при организации связи между двумя компьютерами за одним компьютером
закрепляется роль поставщика ресурсов (программ, данных и т.д.), а за
другим — роль пользователя этих ресурсов. В этом случае первый компьютер
называется сервером, а второй — клиентом или рабочей
станцией. Работать можно только на компьютере-клиенте под управлением
специального программного обеспечения.

Сервер (англ. serve — обслуживать) — это высокопроизводительный компьютер с большим объёмом внешней памяти, который обеспечивает обслуживание других компьютеров путем управления распределением дорогостоящих ресурсов совместного пользования (программ, данных и периферийного оборудования).

Клиент (иначе, рабочая станция) — любой компьютер, имеющий доступ к услугам сервера.

  Сетевой серверHP LD PRO

Например, сервером может быть мощный компьютер, на котором размещается
центральная база данных, а клиентом — обычный компьютер, программы которого по
мере необходимости запрашивают данные с сервера. В некоторых случаях компьютер
может быть одновременно и клиентом, и сервером. Это значит, что он может
предоставлять свои ресурсы и хранимые данные другим компьютерам и одновременно
использовать их ресурсы и данные.

Клиентом также называют прикладную программу, которая от имени
пользователя получает услуги сервера. Соответственно, программное
обеспечение, которое позволяет компьютеру предоставлять услуги другому
компьютеру, называют сервером — так же, как и сам компьютер. Для
преодоления несовместимости интерфейсов отдельных компьютеров
вырабатывают специальные стандарты, называемые протоколами коммуникации.

Протокол коммуникации — это согласованный набор конкретных правил обмена информацией между разными устройствами передачи данных. Имеются протоколы для скорости передачи, форматов данных, контроля ошибок и др.

Для работы с сетью необходимо наличие специального сетевого программного
обеспечения, которое обеспечивает передачу данных в соответствии с заданным
протоколом. Протоколы коммуникации предписывают разбить весь объём передаваемых
данных на пакеты — отдельные блоки фиксированного размера. Пакеты
нумеруются, чтобы их затем можно было собрать в правильной
последовательности. К данным, содержащимся в пакете, добавляется дополнительная
информация примерно такого формата:

Адрес получателя

Адрес отправителя

Длина

Данные

Поле контрольной суммы

Контрольная сумма данных пакета содержит информацию, необходимую для
контроля ошибок. Первый раз она вычисляется передающим компьютером. После того,
как пакет будет передан, контрольная сумма повторно вычисляется принимающим
компьютером. Если значения не совпадают, это означает, что данные пакета были
повреждены при передаче. Такой пакет отбрасывается, и автоматически
направляется запрос повторно передать пакет.

При установлении связи устройства обмениваются сигналами для согласования
коммуникационных каналов и протоколов. Этот процесс называется подтверждением
установления связи (англ. HandShake — рукопожатие).

Система ЛВС

Подробности

Категория: проект Сети связи. СС

Наш проектный отдел разработал рабочую документацию локально вычислительной сети ЛВС.

Система ЛВС

К портам коммутаторов планируется подключение IP-телефонов и точек беспроводного доступа, поэтому коммутаторы должны поддерживать технологию подачи электропитания через витую пару.

Конечные пользователи представляют собой различные юридические лица, поэтому необходимо предусмотреть возможность изоляции сегментов сети друг от друга с помощью VRF. Для разделения пользователей на сегменты внутри одного юридического лица необходимо применение виртуальных сетей VLAN.

ЦОД располагается в специально оснащенном помещении на этаже ТГК.

На первом этапе серверное оборудование ЦОД планируется разместить в 40 телекоммуникационных стойках. От каждой такой стойки в ЛВС ЦОД необходимо подключить 24 кабеля витой пары, серверы подключаются на скорости 1 Гб/с, итого 1920 портов 1000Base-TX.
