Как установить внешнюю антенну yota для модема?

Усиливаем сигнал Йота

В настоящее время провайдер Yota осуществляет передачу данных в двух частотных диапазонах 1800 и 2600 МГц, что теоретически должно позволять любому абоненту в радиусе до семи километров от базовой станции уверенно принимать сигнал. Но на практике радиоволны сверхвысокой частоты, особенно в условиях плотной городской застройки, имеют нехорошее свойство отражаться от препятствий, затухать и рассеиваться. Падает сила сигнала, соответственно уменьшается скорость интернет-соединения. Попробуем вместе усилить необходимые параметры. Методы улучшения приёма сигнала Йота можно разделить на две группы: условно-бесплатные и требующие заметных финансовых вложений.

Способ 1: Смена USB-порта

Очень часто юзеры подключают модем Йота к портам USB на передней панели системного блока компьютера, мотивируя свои действия тем, что так ближе и удобнее. Но как утверждают специалисты, делать этого не рекомендуется. Данные порты соединяются с материнской платой тонкими проводами и происходит небольшая потеря силы сигнала от модема на этом этапе. Поэтому переключите «свисток» в USB-порт на задней части корпуса и вы, может быть, заметите незначительное улучшение характеристик соединения.

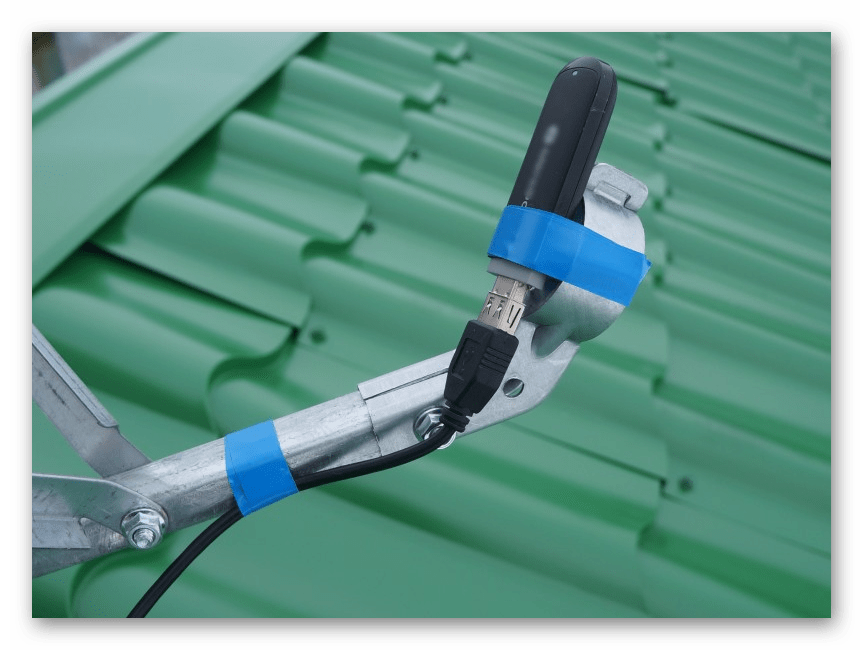

Способ 2: Удлинитель USB

Можно использовать простой удлинитель USB в качестве антенны. Подойдёт любой кабель такого типа длиной до 5 метров, желательно с медными контактами и ферритовыми кольцами.

Один разъём втыкаем в порт USB на задней стороне системного блока, второй в модем Yota.
В любом браузере набираем в адресной строке: и нажимаем Enter.
Попадаем на страницу характеристик модема. Здесь нас интересуют в первую очередь параметры RSSI (RSRP) и CINR. Чем они больше, тем лучше.

Располагаем модем Йота около окна или на балконе

Медленно перемещаем его, постоянно отслеживая качество и силу сигнала, основное внимание обращаем на показатель CINR. Находим наилучшее расположение

Усиление сигнала с помощью удлинителя USB может быть очень значительным.

Способ 3: Самодельные антенны

Используя подручные средства, можно смастерить самодельную антенну для усиления сигнала Yota. Самый простой вариант это так называемый «дуршлаг 4G». Кухонная утварь есть в каждом доме, берём алюминиевый дуршлаг, размещаем внутри его чаши модем так, чтобы верхняя часть «свистка» находилась в центральной части посуды, параллельно дну. Как утверждают умельцы, усиление сигнала при помощи этого изделия может составить двукратную величину.
Ещё одну самодельную антенну из подручных материалов можно соорудить из обычной жестяной банки от напитков. Вырезаем крышку с одной стороны, делаем отверстие в середине банки, в которое помещаем модем Йота, подключенный USB-удлинителем к компьютеру. Ищем на окне или на балконе положение с наилучшим сигналом. Коэффициент усиления этой антенны может быть очень заметным.
Неплохой эффект усиления сигнала Yota может дать немного переделанная спутниковая антенна, где вместо конвертера нужно закрепить модем. Затем выясняем расположение базовой станции. Для этого звоним в службу поддержки Йота и просим оператора помочь правильно направить антенну.
Простор для технического творчества здесь безграничный. В интернете вы найдёте сотни вариантов изготовления антенны для приёма сигнала Yota. При желании можно проверить работоспособность и эффективность предлагаемых конструкций.

Способ 4: Оборудование для усиления сигнала

Российские и зарубежные производители предлагают потребителю широкий выбор разнообразного оборудования для усиления сигнала 4G. Можно просто приобрести и установить внутреннюю или внешнюю антенну, с активным или пассивным усилителем. Но гарантировать, что вложение финансовых средств в такие устройства будет успешным, к сожалению, нельзя. В каждой отдельной точке местности свои сугубо индивидуальные условия распространения радиоволн, степень загруженности базовых станций, уровень помех и так далее. Если есть прямая видимость на излучатель БС, то разумнее попробовать узконаправленную антенну. Выглядит она как на фото.
При наличии между вышкой и модемом серьёзных препятствий целесообразнее попробовать антенну панельного типа, которые эффективны в условиях отраженного и рассеянного сигнала. Внешне панельная антенна похожа на небольшую плоскую коробочку.
Подведём итог. Усилить принимаемый сигнал Yota вполне реально. Использовать для этого можно подручные средства и специальное оборудование. Вы можете подобрать тот способ, который подойдёт именно для ваших условий и возможностей. Удачи!

Самодельный усилитель

Теперь расскажем, как соорудить усилитель сигнала Yota своими руками. Для изготовления устройства первым делом нужно найти подходящий металлический предмет. Отличный вариант – круглая крышка от сковороды или от кастрюли.

Такая антенна устанавливается в том месте жилого помещения, где с помощью предыдущего метода вы обнаружили самую высокую скорость передачи данных. Зафиксируйте модем на крышке. Затем остается подвести к нему кабель-удлинитель для соединения с компьютером или ноутбуком.

Есть и еще один “рецепт” изготовления усилителя своими руками. В этом случае вам пригодится спутниковая антенна. Соедините ее с модемом

Тут важно направить антенну в ту сторону, где находится вышка оператора связи. Так как девайс будет находиться вне дома, нужно позаботиться о защите модема от осадков, перепада температур и проч

Модернизация антенны, пайка

При опыте работы с паяльником и необходимости улучшить показатели антенны модема, можно разобрать его корпус и, например, установить внешнюю антенну взамен встроенной.

Внимание! При разборке корпуса, существующая гарантия на устройство от производителя будет утрачена.

Для пайки рекомендуется не пользоваться обычными паяльниками 60 Вт и более мощными, так как есть вероятность повреждения «нежных» элементов. Лучше всего применять паяльные станции или хотя бы паяльники не мощнее 25 Вт.

Модернизация при прямом вмешательстве в конструкцию будет иметь смысл, если есть четкое понимание цели. Например, если нужно внедрить внешнюю антенну в устройство без выходов для нее.

Наряду с внедрением антенны в модем, случаются и другие проблемы. Например, Yota-антенна Connect-2.0, популярное устройство с множеством функций, категорически отказывается работать с модемами других фирм. Удобство заключается в портативности и особом подключении. Модем присоединяется не к компьютеру, а к самой антенне. А от нее – через кабель – к компьютеру. Но решение все-таки было найдено. Корпус антенны разбирается и контролер Yota аккуратно выпаивается при помощи паяльника. Теперь комплекс будет работать с любыми модемами.

Типичный список поставки

В большинстве случаев после покупки такого коммуникационного оборудования каждый владелец получает в свое распоряжение такие компоненты:

1. Специализированную антенну.
2. Модем с коммуникационным разъемом CRC9.
3. Гарантийный талон, который действителен с момента приобретения данного комплекта 12 месяцев.
4. Руководство по эксплуатации, в котором описаны технические характеристики коммуникационной системы и алгоритм того, как установить антенну Yota.

В ранее приведенном списке отсутствует диск с прикладным софтом и драйверами по той причине, что эта информация записана на интегрированном внутри модема чипе памяти. Также на нем можно найти еще и документацию на сетевую систему в электронном исполнении.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Каким образом подобрать оператора и найти базовую станцию: программа для смартфона

При покупке необходимо точно понимать, как именно настроить 4G антенну на базовую станцию. У большинства людей возникает проблема с определением частоты, на которой функционирует базовая станция оператора Сети, также сложно точно определить расположение вышек на карте. На данный момент эта проблема решается простым и в то же время эффективным способом, а именно — установкой специального программного обеспечения на ваше мобильное устройство. В бесплатном доступе есть множество программ, которые помогут разобраться в этой проблеме, давайте рассмотрим одну из них.

Программу «Сотовые Вышки, Локатор» можно совершенно бесплатно установить с мобильного сервиса Play Market. На основном экране сразу же отображается карта местности, на которой видно ваше местоположение и дислокацию ближайших к вам базовых станций. Также вы получите информацию о направлении сигнала для каждой из баз.

Вышки, которые функционируют в GSM диапазонах, будут отображаться при помощи красного индикатора. Зеленый оттенок будет указывать на вышки, которые поддерживают частоту 3G. Голубой и березовый индикаторы сигнализируют о наличии сотовых вышек, которые используют покрытие LTE. Меню программы также обладает специальной вкладкой Помощь, где отображается подробная информация. Верхняя часть экрана отображает подробные данные о выбранной вами базовой станции, также вы будете знать, какой именно оператор использует эту вышку.

Какая антенна лучше — самодельная или фирменная?

Любая фирменная антенна для модема Yota имеет одно существенное преимущество перед самодельными аналогами. Все ее конструктивные размеры оптимально соответствуют используемым для передачи данных частотам. В итоге получается максимально возможное значение коэффициента усиления, который, в свою очередь, повышает скорость обмена.

Даже при всем желании сделать сбалансированное такое решение своими руками не получится. На небольшом расстоянии от вышки оператора, которое не превышает 5 км, определенных успехов добиться можно. На большем расстоянии уже могут возникнуть проблемы при задействовании самодельного такого устройства. А вот фирменная такая антенна даже на расстоянии 15 км способна обеспечить качественную беспроводную коммутацию с Глобальной паутиной, и именно ее и рекомендуется повсеместно использовать.

Интернет центр GemTek Yota CPE

Установка модема Йота с внешней антенной

Данное устройство является многофункциональным и может работать в качестве LTE-модема, роутера, точки доступа к беспроводному интернету. Кроме этого у него есть два порта для IP-телефонии и два разъема для локальной сети. Роутер прошел сертификацию от компании Yota.

Особенности оборудования:

• Можно подключить внешнюю антенну
• Встроен LTE модем
• Имеется модуль для подключения к Wi-fi. Причем подключиться к нему может до 250 компьютеров, имеющих функцию N
• Два порта LAN
• Два порта для подключения стационарного телефона
• Возможность удаленного управления

Принцип действия репитера

Это устройство является дополнением к антенне. Репитер может помочь там, где работы простой антенны не всегда хватает для качественного улучшения сигнала.

Данный усилитель состоит из двухстороннего приемника, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов. Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении.

Обратите внимание! Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все усилители по своим характеристикам делятся на два различных типа:. Все усилители по своим характеристикам делятся на два различных типа:

Все усилители по своим характеристикам делятся на два различных типа:

• Активные. Представляют собой устройства, работающие за счет усиления сотового сигнала, в котором используются ретрансляторы и бустеры;
• Пассивные. Усиливают сигнал сотовой связи за счет антенн разного типа, а также пассивного ретранслятора.

Звуковые колонки для усиления сигнала

Мало кто может себе представить более простой способ повысить скорость и стабильность интернет-соединения. Положительным моментом представленного способа является отсутствие затрат на комплектующие. В данном случае нет необходимости приобретать или конструировать антенны и усилители. Ориентируясь на многочисленный опыт абонентов и комментарии в Интернете, нужно только установить обычные звуковые колонки ближе к самому модему. В таком случае качество приема сигнала увеличивается на 15-20 %. Не огромный прирост, однако, учитывая отсутствие затрат, дает хорошие результаты при плохом качестве интернет-соединения.

Важно! Колонки должны быть включены в сеть, но если нет желания слушать шум, то можно выключить звук до минимума

Усилитель из медной проволоки

Еще один простой и эффективный способ повышения качества подключения к Сети. Однако тут придется немного поработать, поскольку нужна специальная конструкция. Подойдут простая медная проволока и железная банка, которая будет использоваться в качестве антенны. Последовательные шаги сборки:

1. Купить кусок тонкой медной проволоки длиной 5-6 м.
2. Открыть крышку принимающего сигнал устройства и сделать несколько витков вокруг СИМ-карты.
3. Второй конец проволоки дотянуть до окна.
4. У банки срезать верхнюю крышку, чтобы она стала похожа на бочку. Импровизированная антенна готова.
5. Ко дну банки прикрутить проволоку.
6. Жестянку закрепить на улице и повернуть в сторону ближайшей вышки оператора.

Обратите внимание! Использование усилителя из медной проволоки позволяет улучшить скорость Интернета на 80-90 %

Внутреннее устройство для усиления

Подобный прибор можно собрать самостоятельно или приобрести в готовом виде. Если устройство, которое принимает сигнал, модем или роутер, имеет открытый разъем, то к нему можно подсоединить усилитель для улучшения качества сигнала.

Если разъема нет, то можно обратиться в сервисный центр к мастеру, чтобы он сделал его. Только так потом можно будет подсоединить репитер и улучшить связь. Однако нужно быть готовым к тому, что использовать модем только с внутренней антенной станет невозможно. Поэтому лучше сразу взять старое ненужное устройство.

Какую скорость можно получить?

В рамках умеренного бюджета (от 5-6 до 12 тысяч рублей) мы получаем достаточно скоростной коннект. Достаточно — это сколько? Ну, хватает для онлайн-видео, торрентов больше часа ждать не приходится, танчики без фризов. В общем, от 2-3 до 20-30 Мбит/с. Иногда — больше, но это уже редкость, максимальные скорости доступны не у всех операторов и не везде. Но даже имеющихся, согласитесь, немало!

Скорость, полученная автором статьи

Принципиальная разница с городским кабельным подключением тут не только в скорости. «Воздух» чувствителен к погоде, и ещё надо учесть: в густонаселённых дачных местностях очень вероятны трудности со связью по выходным и праздникам, когда многочисленные дачники загружают не столь уж широкие каналы местных базовых станций. Происходит это не всегда и не везде, но морально стоит быть готовым к ухудшению.

Виды антенн и преимущества их использования

Оператор Yota гарантирует пользователям наличие высокоскоростного 4G-интернета. Именно оказание этой услуги является генеральной миссией компании. В качестве технического обеспечения фирма предлагает абонентам 4G-модемы, роутеры и антенны для Yota.

Каждый вид антенн обладает характерными свойствами и имеет ряд преимуществ в процессе использования. Ниже приводится общая классификация промышленных, то есть производящихся в потоковом режиме, антенн.

1. Панельная MIMO (то есть содержащая два усилителя в одном корпусе) 3G/4G-антенна направленная. Наиболее популярными в этой категории являются различные модели широкополосной двухполяризационной антенны Delta Station 3G/4G. Оснащена функцией автоматического перехода на 3G-сигнал в ситуации, когда отсутствует 4G. Некоторые модификации рассчитаны на работу в двух частотных диапазонах.
2. Параболическая. Такие модели дают максимальное усиление и идеальны для применения на значительных расстояниях от базы, а также в местах полного отсутствия сигнала. Единственным недостатком параболических антенн является их высокая цена.
3. Круговая всенаправленная. Основное преимущество таких изделий – их мобильность. Они просты в плане монтажа, обладают магнитной базой, установить их можно везде, где удобно, даже в машине. Мощность усиления устройство дает небольшую, потому применяют их преимущественно для того, чтобы добиться стабильности интернет-сигнала.
4. Комнатная антенна. Усиливает сигнал при подключении к принимающему устройству через USB-кабель.
5. Антенны со встроенным модемом или роутером Yota. Такие модели можно приобрести, если данное устройство еще не куплено отдельно. Для усиления сигнала уже имеющихся модема или роутера они не подходят.

Если оборудование для обеспечения доступа к интернету еще не куплено, а лишь рассматриваются возможные варианты, то приобретение универсального устройства – идеальное решение.

Антенны HiTE PRO для Yota

Эти 4G-антенны обладают встроенным модемом и поддерживают прием сигнала всех сотовых операторов. Для работы необходимо вставить в девайс надлежащую SIM-карту. Антенна HiTE PRO для Yota замещает комплект оснащения для усиления радиочастотного импульса.

Подобные системы считаются максимально эффективными, поскольку модем уже вмонтирован в антенну, и нет потери сигнала на переходниках и кабелях. Такая антенна для Yota способна увеличить скорость обмена трафиком в сети интернет в десять раз, при этом установить ее и настроить можно самостоятельно, без обращения к специалисту. Если отдельный модем уже имеется, потребность в нем исчезает.

Использование спутниковой тарелки

Чтобы усилить и стабилизировать интернет-сигнал, можно использовать телевизионную спутниковую тарелку. Ее желательно поместить в емкость из пластика и прикрепить к конвертеру. К компьютеру устройство подсоединяется через USB-кабель. Такое решение – особенно эффективно для использования в области, в поселках, в пригороде и других населенных пунктах, отдаленных от вышек.

Максимально хорошее усиление дает параболическая антенна с сетчатым отражателем, правда, найти такие в продаже достаточно сложно, поскольку их перестали выпускать из-за устаревших стандартов.

Эффективность усиления может быть различной в зависимости от габаритов тарелки. Для качественного соединения на дистанции до десяти километров от вышки хватит тарелки диаметром в один метр.

Как подключить внешнюю антенну к модему Yota

Внешняя антенна для усиления 4G-интернета от Yota устанавливается и настраивается несложно

Важно при этом придерживаться следующих правил:

• направить антенну ниже, чем при настройке на телевизионный спутник;
• отследить качество соединения с помощью компьютерной программы Yota;
• необходимо закрепить антенну в направлении точки лучшего приема сигнала;
• установить модем таким образом, чтобы USB-порт был с обратного от антенны конца;
• в случае постоянного прерывания сигнала конструкцию следует поднять выше.

Невозможно одновременное использование антенны для приема телесигнала и усиления интернета.

Какой должна быть Хорошая 4G антенна для модема Yota

Надежная антенна должна отличаться такими качествами:

• Компактность.
• Простота настроек.
• Доступность монтажа.
• Неприхотливость в уходе.
• Долговечность.
• Надежность и прочность.
• Стабильность сигнала.

Преимущество покупных устройств, которые производятся и собираются на заводе – наличие интернет-центра поддержки

Необходимо обратить внимание, предоставляются ли услуги гарантийного и постгарантийного обслуживания

Необходимо понимать, что дешевые модели не способны усилить сигнал. Качество сборки дешевой антенны будет низким. Устройство навряд ли сможет проработать тот эксплуатационный период, который обещает производитель. Лучше присмотреться к более надежным вариантам, стоимость которых будет несколько выше.
