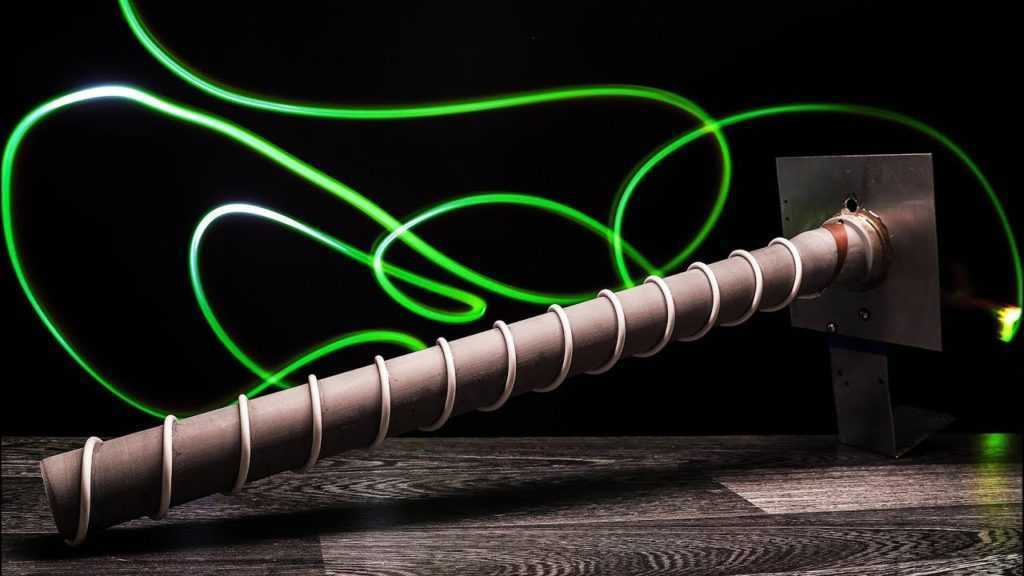

Самодельная антенна: теория
Для создания антенны очень значим диапазон частоты оператора сети, поэтому узнайте его. Как это сделать? Войдите в настройки сети смартфона и найдите 4g-позицию. Вас не подойдут 3g – позиции, и уж тем более 2g, которых в списке будет довольно много.
Читайте еще: Как подключить телефон или планшет к интернету через другой телефон?
Когда вы приступите к сборке устройства, не забывайте, что 4g сеть работает на своей частоте, отличной от других позиций. Обычная частота, с которой работает 4g -2600 мегагерц, у других позиций она, как правило, ниже. Хотя бывает и так, что частоты 3g и 4g совпадают, но редко. Но если информацию из «Настроек» об операторе получить не удалось, то предпочтительнее собирать 4g антенну под стандартные параметры – 2600 мегагерц, а 3g – 2100 МГц.
Чтобы антенна хорошо улавливала сигнал, важно соблюсти все необходимые размеры каждый миллиметр при этом имеет значение
Как работает
Антенну сделать самостоятельно практически невозможно. А пассивный репитер для телефона — да. Он будет ловить самые слабые сигналы в соответствующем частотном диапазоне, но усиливать и стабилизировать качество сигнала для мобильного не сможет. Некоторое усиление возможно за счет подключения нескольких антенн.
Усилитель для телефона.
Сделанный из подручных средств репитер часто называют GSM-антенной. Но прибор представляет собой отдельное устройство, которое состоит из делителя мощности, разъемов, через которые передается питание, и коаксильного кабеля (он нужен для подключения антенны).
Сборка и элементы системы усиления сигнала
Комплекс для усиления сигнала начинают делать с изготовления внешней антенны. Когда простая ромбовидная антенна сделана и установлена на крыше, можно проверить ее работу, этих мер может быть достаточно для вашей местности.
Тестирование проводится простым действием, когда смартфон подносится к усилителю, то индикатор приема сигнала должен показывать увеличение числа делений. Можно сделать контрольные звонки оператору (провайдеру), определить качество связи. Весь процесс сборки укладывается в алгоритм:
- изготовление антенны, наружная и внутренняя;
- установка репитера;
- настройка усилителя.
Важно! Не рекомендуется устанавливать антенну возле приборов отопления ближе одного метра. Перед работой нужно проверить все подключаемые разъемы на качество соединений
Репитер не должен подвергаться воздействию низких температур.
Если подключенная система собрана некорректно, она сама может быть источником дополнительных помех. Когда есть скачки напряжения, подключаться к адаптеру надо через стабилизатор напряжения.
Настройка усилителя заключается в получении лучшего коэффициента усиленного сигнала, желательно не меньше 15 Дб. Репитер можно настроить в «ручной режим», вращая потенциометр и, меняя пространственное положение внутренней и внешней антенны. Можно использовать «автоматический режим», когда прибор настраивается на полную мощность на выходе мобильного устройства.
В местах с плохим приемом сигнала от базовой станции провайдера всегда можно сделать усилитель сигнала своими руками, для смартфона 3g.
По своей конструкции они бывают разные, но функционально имеют назначение одинаковое − это усиление сигнала. В смартфоне разъем для подключения внешней антенны находится под крышкой мобильного устройства.
Когда наружная антенна расположена правильно, в сторону базовой станции, это дает усиление принимаемых сообщений в мобильниках.
Что такое антенна GSM и зачем она нужна
Уличная или еще её называют внешняя антенна GSM предназначена для приёма сигнала от оператора сотовой связи, усиления её и передачи дальше по кабелю в репитер (устройство для усиления сигнала) или мобильный телефон.
Наши антенны могут усиливать сигнал до 20 дБ, чего может быть достаточно для улучшения связи или ускорения мобильного интернета.
Некоторые антенны могут работать в нескольких стандартах, что делает их универсальными в использовании.
Виды антенн
1. Волновой канал
Используются в основном для работы с низкими частотами: GSM-900, GSM-1800. Не используются в помещении из-за громоздкости конструкции. Коэффициент усиления до 14 дБ.
2. Панельные
Используюся для усиления высоких частот: 3G, 4G и за счет своего внешнего вида и компактности могут использоваться и на улице, и в помещении. Коэффициент усиления до 20 дБ.
Мощность усиления
Антенны могут по-разному усиливать сигнал связи, мощность может быть от от 7 дБ до 20 дБ. Это свойство антенны необходимо для компенсации угасания сигнала в кабеле, которое возникает на пути к репитеру.
Также за счет собственного усиления и короткого провода антенны используются для подключения напрямую к телефону.
Здесь есть минус – такой сотовый телефон становится стационарным, т.к. жестко привязан к закрепленной антенне кабелем.
Как правильно расположить антенну
Наружную антенну нужно направлять строго на базовую станцию сотового оператора.
Если вы не знаете где находится базовая станция, то путем плавного поворачивания и сверки уровня сигнала на телефоне вы можете эмпирически установить где примерно находится базовая станция.
Если вокруг антенны есть естественные препятствия, то её нужно направить в свободное от них направление.
Достоинства
Внешние антенны GSM VEGATEL изготавливаются из устойчивых к коррозии материалов, которые обладают степенью защиты от внешних факторов IP40 и имеют высокое значение ветровой нагрузки, что гарантирует длительную и эффективную эксплуатацию.
Москва, Санкт-Петербург и область – доставим завтра!
Время доставки – с 9-00 до 21-00.
Мы выполняем доставку 7 дней в неделю!
Доставка по России – быстро и недорого!
- Екатеринбург – 450 руб., 2-4 дня
- Краснодар – 350 руб., 2-4 дня
- Калининград – 500 руб., 1-2 дня
- Владивосток – 800 руб., 3-6 дней
Консультация по телефону
Если вы приобрели оборудование VEGATEL и у вас возникли трудности при установке, вы можете позвонить нам по телефону +7 (495) 255-04-19. Наши специалисты проконсультируют вас по всем интересующим вопросам.
Установка оборудования нашим мастером
Если вам требуется усиление сигнала сотовой связи или сигнала 3G интернета, наши инженеры могут выехать на объект и решить задачу «под ключ».
Мобильный интернет — способ подключить телефон к сети при помощи стандартов LTE, 3G-5G. Их применение позволило получить относительно стабильное и скоростное беспроводное соединение. Однако его качество сильно зависит от множества факторов, таких как дальность до точки доступа, то есть вышки, рельефа местности и других. Антенна для телефона 4G или более старого 3G позволяет улучшить качество сигнала, а соответственно, стабильность и скорость интернет-соединения. Подобные устройства можно приобрести или сделать самостоятельно в домашних условиях.
Антенна для 3G/4G своими руками
Самым простым и в то же время эффективным решением для усиления сигнала для 3G или LTE модема является антенна Харченко. Разработанная полвека назад, данная антенна может работать в широком диапазоне частот и весьма проста в изготовлении. Калькулятор, который находится чуть ниже, избавит вас от ручных расчетов. Достаточно ввести только частоту, на которой будет идти прием-передача сигнала и вы получите все необходимые значения для изготовления антенны, включая необходимую длину проволоки, которая лежит в основе антенны.
Антенна для усиления и приема сигнала.
Все что потребуется для сборки – это кусок медной проволоки, отражатель, паяльник, клей и какой-нибудь материал в качестве диэлектика, например небольшой кусок полипропиленовой трубы. В точках А и Б припаиваются центральная жила и оплетка кабеля соотвественно. Диаметр проволоки не имеет решающего значения, допустимы отклонения от рассчетных значений. А вот размеры антенны и сторон ромба уже весьма критичны и их необходимо соблюдать с максимальной точностью.
Отражатель можно изготовить из металлической пластины, но конечно гораздо проще использовать кусок пластиковой панели с наклеенной на него фольгой
Важно чтобы расстояние от антенны до отражателя было одинаковым по всей длине проволоки. Оплетка кабеля может касаться отражателя, но не в коем случае не центральная жила. Также не должны соприкасаться точки А и Б, показанные на рисунке
Оптимальное расстояние между ними около 10 мм.
Антенна для 3G/4G сигнала.
Антенну следует крепить к отражателю любым материалом, который не проводит ток, например пластик. Чаще всего достаточно закрепить антенну на отражателе в трех точках: в центре и по краям.
В случае с LTE модемом необходимо изготовить две антенны, которые можно разместить на одном отражателе. Для защиты от ветра и попадания воды внутрь кабеля антенну можно поместить внутрь какого-нибудь контейнера. Вполне подойдет контейнер для продуктов подходящего размера.
Очень простая антенна для усиления сигнала 3G из хлама
Началось все с того, что недалеко от нас запустили интернет 3G, а точнее HSPA+. Но, не смотря на то, что наш хутор находится всего в 3 км от вышки, сигнал никак не ловился, так как село находится в низине. Я вешал модем высоко на березу, как минимум метров на 15 от земли, но результатов не было, сигнал проскакивал лишь иногда.
Далее я провел еще один эксперимент, валялся у меня старый алюминиевый тазик, попробовал использовать его как отражатель, то есть по принципу спутниковой тарелки. Располагал модем напротив дна, но сигнала не поймал. Решил повторить опыт с отверстием, вырезал его в дне тазика и потом установил по центру модем, и тут опять, модем начал принимать сигнал! Причем я ходил с этим тазиком по территории и он почти везде принимал интернет. Решил я на основе этого тазика сделать антенну. В принципе, можно использовать просто лист стали, это тоже должно работать. Как именно, это работает, не знаю. Но вероятно, сигнал распространяется по пластине и потом фокусируется в центре на модеме, по принципу рупора. Сделал экспериментальный вариант антенны и пока не жалуюсь. Потом попробую с более большим отражателем.
Материалы и инструменты, которые мне понадобились:
Для изготовления самой антенны — тазик, кусок листовой стали или что-то похожее, я использовал тазик из алюминия.Для изготовления мачты — стальная труба, кусок стальной пластины, винты с гайками и шайбами. но вы можете просто прибить антенну к дереву или дому.
В качестве модема модем/роутер ZTEMF65M.
Список инструментов:— болгарка;— молоток;— долото;— сварка;— дрель.
Процесс изготовления антенны:
Шаг первый. Начнем с антенныАнтенна представляет собой кусок металла, в центре которого нужно проделать отверстие под ваш модем. Модем должен располагаться вертикально, у меня с моим модемом ZTE MF65M были достигнуты так наилучшие результаты. Если расположить модем горизонтально, будет тоже работать, но скорость в два, а то и в три раза меньше.Я сперва прорубил в тазике круг долотом, а потом окончательно его вырезал болгаркой.
Шаг второй. Крепежный кронштейнШаг третий. Установка модемаШаг четвертый. Тестирование
Конечно, потенциал вышки как минимум 7 Мбит, так что антеннка работает не на полную мощь. Вероятно, площадь тазика маловата. В целом я доволен, есть куда развиваться. Денег потрачено «0» копеек, проблема решена.
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных

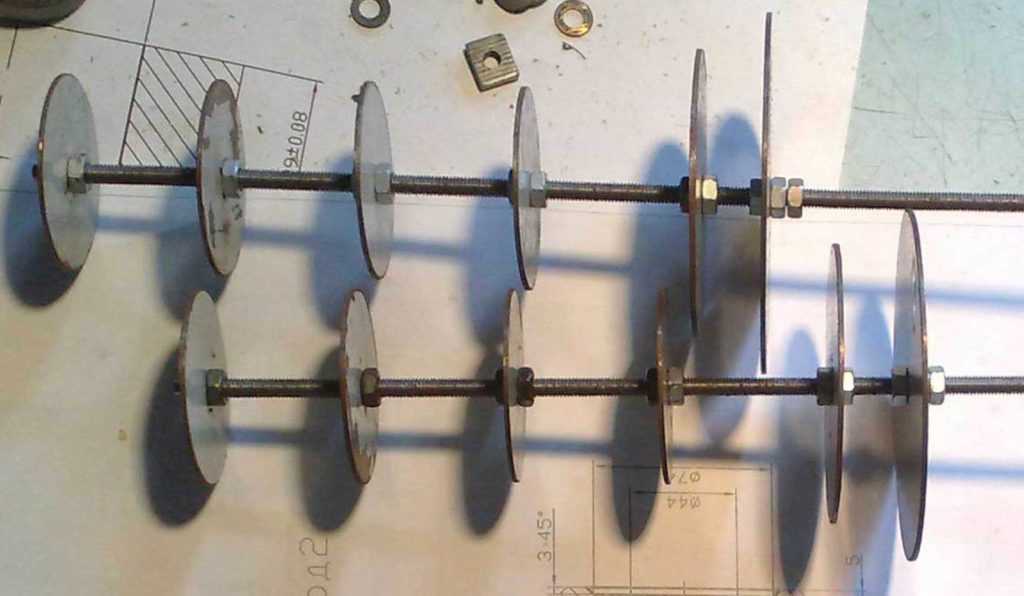

Сборка антенны
Ничего сложного нет.
При сборке антенны необходимо соблюдать точность, вплоть до последнего миллиметра. При этом ничего принципиально сложного в нем нет. Сначала следует вырезать из жести 6 дисков, как на рисунках. Идеальным материалом для этого станет листовая медь. Резать ее можно даже канцелярскими ножницами. Диаметр дисков должен составлять 100, 74, 54, 39, 39, и 39 мм (для антены 3G 2100 МГц). Однако прежде чем вырезать диски, лучше заблаговременно сделать центральные отверстия.
Такая антенна поможет.
На диске 74 мм сразу готовим отверстие для пайки жилы провода на расстоянии 11 мм от края. Здесь же будут крепиться оба коаксиальных провода для ТВ. Второе отверстие также делается с отступом в 11 мм и под углом 90 градусов относительно первого отверстия. Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть и запрессовать ее на диске в 100 мм, как показано в видео ниже. Телекабеля крепятся к самому большому диску. После установки провода припаиваются. Приделываем к антенне ручку и останется только прикрепить к нашему проводу разъемы Pigtail.
Все просто.
Наглядно смотрим на процесс сборки в видеоматериале.
Если слабый сигнал с базы
Самый простой ответ на вопрос, как усилить сигнал сотовой связи своими руками, — специальное оборудование. Однако чтобы обеспечить качество, лучше приобрести заводское изделие. Этот пассивный метод — установка GSM-антенны, ее подключают к телефону непосредственно через разъем. Такая конструкция будет успешно улавливать радиоволны, а затем без проблем передавать их на смартфон.
Для загородного дома или дачи самым практичным решением станет антенна, имеющая SMA-разъем, усиление 1-5 dBi. Ее цена — то 300 до 1000 рублей, поэтому по бюджету она ударит не слишком сильно. Крепят конструкцию на фасад либо на крышу. Но устройство будет эффективно, если местность позволяет принимать хотя бы минимальный сигнал: одного-двух делений хватит. Принцип работы антенны прост. Она принимает и передает телефону (роутеру) радиоволны, идущие от базовой станции. С ним конструкцию соединяет коаксиальный кабель (1,5-5 м), он идет в комплекте.
Минусов у способа несколько. Если нет роутера, то мобильник автоматически превращается в стационарный аппарат. Высокочастотный кабель, передающий сигналы от антенны, оснащен редким разъемом SMA, а он потребует переходника. Если кабель имеет максимальную длину, то качество сигнала будет не самым лучшим, так как он будет частично «теряться». Однако потери эти не так значительны, чтобы оказываться от этой возможности.
Система для усиления сигнала
Перед тем как интересоваться, как усилить сигнал сотовой связи своими руками, нужно узнать, что за оборудование предстоит создавать. Для того чтобы обеспечить бесперебойную связь в труднодоступных местах, требуется целый комплекс приборов. Только в этом случае можно добиться высокого качества сигнала и забыть о постоянных сбоях в сети. Чаще всего такое оборудование и называют усилителем сотовой связи. В него входят:
- антенны;
- репитер — ретранслятор;
- коаксиальный кабель;
- разветвитель;
- N-разъемы.
Антенны — самый простой вариант для усиления сигнала сотовой связи. Внешние конструкции, способные гарантировать покрытие больших площадей, устанавливают на крыше. Такое устройство принимает сигнал, идущий от базовой станции, а затем передает его по кабелю к самому усилителю, который значительно его улучшает. Внутренние антенны, естественно, работают в помещении.
Как работает репитер?
Это электронное устройство — ретранслятор. Связь между базой сотового оператора и мобильным телефоном абонента происходит так: сигнал, который ловит внешняя антенна, по коаксиальному кабелю с разъемами поступает на репитер, являющийся усилителем и ретранслятором. После него сигнал проходит через радиочастотный кабель и (если необходимо) делители мощности, потом поступает на внутренние антенны. Они излучают его к сотовым телефонам.
При звонке абонента все происходит наоборот. Сигнал от телефона перехватывают внутренние антенны, те через кабели отправляют его в репитер. Там он усиливается, а затем следует по кабелям к внешней антенне. Она — последнее звено цепи — передает сигнал на базовую станцию оператора. Если говорить совсем просто, то система для усиления сигнала — небольшая дополнительная сота в тех местах, где качество покрытия связи оставляет желать лучшего.
В этом случае речь идет не только о том, как усилить сигнал сотовой связи своими руками. Помимо удобства и возможности беспроблемного общения система уменьшает негативное влияние электромагнитных полей, которые исходят от сотовых аппаратов. Слабый сигнал «заставляет» их рассеивать в пространство большую СВЧ-мощность, необходимую для преодоления расстояния до базовой станции. Сверхвысокочастотное излучение увеличивает утомляемость, плохо влияет на организм человека. Поэтому усилитель значительно уменьшает негативное воздействие.
Антенны, изготовленные самостоятельно
Стоит отметить, что антенна для 4G-модема, своими руками изготовленная – вполне действенный метод улучшить сигнал сотовой сети и сделать его более стабильным. При этом необходимы лишь начальные навыки работы с простейшими и доступными материалами. Старательно изготовленные антенны в отдельных случаях обеспечивают работоспособность модемов и роутеров даже в таких местах, где без использования антенн сигнал отсутствовал вообще. Единственным останавливающим фактором может служить отсутствие разъема для подключения внешней антенны на многих моделях модемов и мобильных точек доступа. А это значит, что придется осуществлять вмешательство в конструкцию интернет-приемника, то есть припаивать кабель к печатной плате роутера или модема.
Каким образом подобрать оператора и найти базовую станцию: программа для смартфона
При покупке необходимо точно понимать, как именно настроить 4G антенну на базовую станцию. У большинства людей возникает проблема с определением частоты, на которой функционирует базовая станция оператора Сети, также сложно точно определить расположение вышек на карте. На данный момент эта проблема решается простым и в то же время эффективным способом, а именно — установкой специального программного обеспечения на ваше мобильное устройство. В бесплатном доступе есть множество программ, которые помогут разобраться в этой проблеме, давайте рассмотрим одну из них.
Программу «Сотовые Вышки, Локатор» можно совершенно бесплатно установить с мобильного сервиса Play Market. На основном экране сразу же отображается карта местности, на которой видно ваше местоположение и дислокацию ближайших к вам базовых станций. Также вы получите информацию о направлении сигнала для каждой из баз.
Вышки, которые функционируют в GSM диапазонах, будут отображаться при помощи красного индикатора. Зеленый оттенок будет указывать на вышки, которые поддерживают частоту 3G. Голубой и березовый индикаторы сигнализируют о наличии сотовых вышек, которые используют покрытие LTE. Меню программы также обладает специальной вкладкой Помощь, где отображается подробная информация. Верхняя часть экрана отображает подробные данные о выбранной вами базовой станции, также вы будете знать, какой именно оператор использует эту вышку.
Конструкция 4G облучателя
На офсетную антенну облучатель UMO MIMO 2×2 рассчитан на эксплуатацию с 3G/4G и Wi-Fi (2,4 МГц) роутерами или модемами конструкции MIMO 2×2 диапазона 1.92-2.68ГГц. У облучателя два входа, идентичны ортогональным поляризациям выделяемого сигнала. Особая схема излучателя дает высокую развязку между входами в частоте широкой полосы.
При использовании параболических зеркал крупного диаметра получится показатель больше, чем у других конструкций антенны. Облучатель нужно использовать в комплекте с короткофокусными зеркалами (F/D=0.5-0.6). Элементы, плотно закрываются от осадков и опасных реакций в пластиковый корпус. Для подсоединения к модему нужно два адаптера и 2 сборки кабельные, антенные адаптеры для модема, USB-удлинитель, WIFI-роутер.
Обратите внимание! Облучатель для 4g антенны рассчитан на эксплуатацию объединено с офсетной тарелкой. Показатели усилителя увеличиваются до 27 дБи. Если сигнал модема не устойчив, а скорость интернета низкая, то облучатель дает возможность предоставить устойчивый сигнал на расстоянии до 25 км
Если сигнал модема не устойчив, а скорость интернета низкая, то облучатель дает возможность предоставить устойчивый сигнал на расстоянии до 25 км
Показатели усилителя увеличиваются до 27 дБи. Если сигнал модема не устойчив, а скорость интернета низкая, то облучатель дает возможность предоставить устойчивый сигнал на расстоянии до 25 км.
img class=»aligncenter size-medium wp-image-10981″ src=»https://vpautinu.com/wp-content/uploads/2019/05/Ris.-3-Obluchatel-3G4G-MIMO-2×2-dlya-parabolicheskogo-reflektora-F1920-2680-MGts-300×124.jpg» alt=»Многофункциональный облучатель 3G/4G MIMO 2×2 для параболического рефлектора F=1920-2680 МГц.» width=»300″ height=»124″ /
Антенна 4G LTE для модема своими руками
Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.
Характеристики внешних усилителей для модема
Антенны – это устройства для усиления сигнала. Они бывают разных типов:
- узконаправленные;
- секторные;
- всенаправленные.
Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.
Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.
Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.
Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.
Простая внешняя 4g антенна своими руками
Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.
Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.
Описывать шаги не будем, их видно из чертежа.
И вот результат.
Можно упростить конструкцию.
Если нет куска металла, возьмите плотный картон и обклейте его фольгой.
Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.
Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.
Панельная антенна 4g своими руками
Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:
- Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
- Моток медной проволоки диаметром 2 мм.
- Кусок медной фольги для вырезания пятачка диаметром 21 мм.
- Пенопласт под патчи.
- Клей для приклеивания патчей к пенопласту.
Все размеры внешнего устройства указаны на чертеже.
Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.
Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.
Антенна Харченко для 4g модема своими руками
Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.
Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.
Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.
В центре пластины сверлится отверстие под кабель.
Затем на платине крепится проволока. Она не должна касаться рефлектора.
Расстояние 3,6 см.
Далее это крепится на кронштейн спутниковой тарелки или просто на палку.
Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.
Все готово!
Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.
