Использование диагностического устройства elm327 в android

Почему ELM327 не подключается к ЭБУ?

Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2):

1. Используется некачественный или бракованный адаптер. Если устройство не работает и не находит смартфон, проблема может заключаться в неисправной плате либо ее повреждении в ходе эксплуатации.
2. Для подключения по USB-каналу используется бракованный либо поврежденный провод, который не соединяется и не связывается с Android-устройством. Если Мини Елм Блютуз «не видит» диагностический выход OBD 2, нужно проверить целостность кабеля и убедиться в отсутствии повреждений на изоляции.
3. Прошивка «слетела» или устарела. Если версия программного обеспечения не соответствует прошивке программы, использующейся для проверки, то оборудование не только не видит старые, но и не ищет новые устройства.

Для каких автомобилей подходит ELM327?

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

• Шевроле Нива;
• ВАЗ 2105, 2107, 2110, 2114, 111740, Калина;
• УАЗ Патриот;
• Лада Гранта, Приора;
• ТАГАЗ;
• ГАЗ 31105, 2217;
• Акура Интегра, RSX, 2.3 DCI;
• Альфа Ромео 166, 147, Спайдер;
• Ауди А4, А6, ТТ;
• БМВ 316, 318, Е46, 325, 328, Е90, 520, 540, 740, 760, Х3, Х5, Z3, 320, 530, Х6;
• Бьюик Лесабре, Рендезвуз;
• BYD F3;
• Шевроле Астро, Аваланс, Камаро, Кавальер, Каптива, Колорадо, Корсика, Импала, Лачетти, С10, Сильверадо, ТрейлБлейзер, Вентур, Старкрафт;
• Чери Амулет, А13;
• Крайслер Циррус, Крузер, Гранд Вояжер, Интерпид, Себринг;
• Ситроен С2, С3, С5, Сксо, Ксара, Пикассо;
• Дайхатцу;
• Дэу Ланос, Матиз, Нексия;
• Додж Караван, Дакота, Интерпид, Неон, Рам;
• Фиат Добло, Пунто, Мареа, Стило;
• Форд Кроун, Е350, Эскейп, Эскорт, Эксплорер, Фиеста, Фокус, Фьюжен, Маверик, Мондео, Мустанг, Проб, Ренджер, С-Мак, Скорпио, Таурус, Виндстар, Гэлакси, Т280, Транзит, Турнео;
• GMC;
• Хонда Аккорд, Цивик, CR-v, R-v, Фит, Элемент, Одиссей, Паспорт, Прелюд;
• Хендай Акцент, Элантра, Гетз, Матрикс, I20, Тибурон, СОлярис, Санта-Фе, Гранд Старех;
• Инфинити;
• Исузу;
• Ягуар;
• Джип Чероки, Гранд Чероки, Вранглер;
• Киа Церато, Рио, Спектра, Седона, Соренто, Соул, Карнивал, Бонго;
• Лексус;
• Мазда Демио, 3, 323, 6, СХ7, МХ-5, RX-8, Кседос;
• Мерседес;
• Митсубиси Монтеро Спорт, Каризма, Галант, Диамант, Кольт, Эклипс, Лансер, Аутлендер, Спейс, Паджеро;
• Ниссан Альтима, Альмера, Жук, Максима, Мурано, Патфайндер, Примьера, Сентра, Вингроад, Тиида, Ноут, Наварра;
• Опель Астра, Корса, Зафира, Вектра, Омега, Виваро;
• Пежо 206, 307, 308, 406;
• Понтиак;
• Порше;
• Рено Логан, Дастер, Меган, Сафран, Сандеро, Твинго, Клио, Эспейс, Лагуна, Сценик, Траффик, RX-4;
• Сааб 9-5, 900;
• Сатурн;
• Сеат Толедо, Леон, Ибица, Кордоба, Толедо;
• Шкода Фелиция, Октавиа, Фабия;
• Смарт;
• Ссанг Йонг;
• Субару Форестер, Импреза, Легаси, Аутбек;
• Сузуки Игниз, Витара, Вагон;
• Тойота Аурис, Авенсис, Авалон, Камри, Карина, Корона, Королла, Матрикс, Ланд Крузер, Рав4, Виста;
• Фольксваген Гольф, Джетта, Пассат, Поло, Сантана, Раббит, Туарег, Кадди, Туаран, Тигуан, Транспортер;
• Вольво 960, S40, S60, S70, S90, V40, V70, ХС70, ХС90.

Какой программой пользоваться для подключения через адаптер ELM327?

Для подключения через адаптер ELM327 можно устанавливать такие программы:

Программы для диагностики авто с помощью ELM327

Torque Pro (OBD2 / автомобиль)

Torque Lite (OBD2 & Car)

HobDrive ELM327 OBD2

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

• Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
• Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

• SAE J1850 PWM/VPW;
• ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
• SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

На чем основан ELM327

Я сейчас не буду повторять свои статьи, оставил ссылки сверху почитайте, там все есть. НО скажу что микросхему ELM327 разработала канадская компания, которая занимается производством диагностического и другого оборудования. Правда ее сканеры стоят намного больше + программное обеспечение, и все это выходит в копеечку.

Китайцы изначально не стали использовать платы ELM, а стали устанавливать свои, намного дешевле. Например – «PIC18F25K80», но прошивку засунули от Канадских аналогов. И вроде все это как-то еще и работает. Простыми словами, обычная «кустарщина», но буквально за копейки (500 – 600 рублей)

Автосканер ELM327 Bluetooth

Автосканер ELM327 Bluetooth — это специальный адаптер, небольшое устройство, посредством которого выполняется ранняя диагностика машины в оперативном режиме.

Он считывает коды ошибок, показания датчиков, следит за временем разгона и выполняет другие задачи для машин, выпущенных с 1996 по 2012 год и оборудованных специальной бортовой системой тестирования OBD2. Устанавливая на своё авто адаптер ELM327 bluetooth, OBD2 подключаете к нему через специальный штатный разъём.

Диагностика автомобиля с помощью автосканера ELM327

Вот перечень задач, которые решает адаптер ELM327 Bluetooth:

• считывает стандартные и специальные диагностические коды ошибок и демонстрирует их расшифрованные значения;
• выполняет сброс ошибок и гасит красную лампочку «Проверьте двигатель»;
• показывать в реальном времени данные различных датчиков, в число которых входит количество оборотов двигателя, температура жидкости для охлаждения, расход, давление топлива и т. д.;
• получение данных о транспортном средстве;
• читка VIN-кода машины.

Адаптер подключается к планшету, смартфону или ноутбуку через блютуз или разъём usb. Подключение через usb обычно используется в том случае, если блютуз-портом воспользоваться нет возможности. Существуют версии ELM327 OBD2, использующие подключение через WI-FI, что, безусловно, удобнее, чем блютуз или usb. В любом случае каждый для себя сам выбирает, какое подключение удобнее и выгоднее использовать: WI-FI, блютуз или usb.

Автосканер ELM327 OBD2 Bluetooth mini снабжён специальным софтом, при помощи которого выполняется диагностика. Он может работать и без него, однако в этом случае вы получаете гораздо меньше возможностей.

Подключение ELM327 Bluetooth к Android

Теперь разберемся, как подключить OBD2 Bluetooth-адаптер к Android. Автосканер может работать и без дополнительного софта, но в таком случае его возможности будут использоваться не в полном объеме. Поэтому предварительно необходимо установить одну из программ, обеспечивающих максимальный функционал и удобный интерфейс. Таких на сегодняшний день три, из них самой распространенной является Torque.

Еще одной из наиболее часто используемых считается DashCommand.

Оптимальной для простого юзера специалисты считают «OBD Авто Доктор», с которой подключение ELM327 Bluetooth к Android пройдет без проблем. С одной оговоркой – если версия прошивки сканера выше v2.1, приложение будет корректно работать с автомобилями даже с несколькими ЭБУ:

• американскими – выпуска после 1996 года;
• японскими – с 2005 года;
• европейскими – с 2003 года (дизельные – с 2004-го).

Как установить «OBD Авто Доктор»

Приложение имеется в свободном (то есть бесплатном) доступе в официальном магазине Google Play. Установка на мобильное устройство выполняется обычным способом. Нужно войти в Google Play, забить в строку поиска название программы и нажать кнопку «Установить».

Стоит упомянуть, что существует версия PRO с большими возможностями, включая поддержку чтения, отображения и записи нескольких параметров одновременно, в том числе в фоновом режиме. Но она платная.

Как подключить прибор к гнезду БК автомобиля

Гнездо должно быть стандарта OBD II, то есть с разъемом DLC трапециевидной формы, имеющим 16 контактов (два ряда по восемь в каждом). Наличие специальных идентификационных меток на авто является гарантией успешного подключения. Прибор просто вставляется в разъем, по возможности более плотно.

Найти разъем можно на схеме, прилагаемой в инструкции производителя автомобиля. Как правило, он расположен в зоне водительского кресла.

Как настроить устройство в приложении

Теперь о том, как выполняется настройка ELM327 Bluetooth на Android. Предварительные настройки доступны сразу после установки программы на гаджет. Здесь можно выбрать следующее:

• единицы измерения (английские или метрические);
• язык;
• способ подключения;

• параметры автоподключения и предупреждений об ошибках;
• тип протокола;
• наименование автомобиля;
• параметры GPS;
• логирование;
• выводимые параметры и многое другое.

Но далеко не всё можно сделать без подключения к авто, поэтому окончательно настроить OBD2 Bluetooth-адаптер на Android получится только после включения в работу.

Подключение ELM 327

Специфика диагностического устройства в возможности налаживания связи со средствами передвижения, которые совместимы с ним. При этом марка ТС и протокол связи не важны. Как будет осуществляться подключение, также не имеет значения, но некоторые особенности все же присутствуют.

Версии ELM 327:

1. ELM 327 Bluetooth – совместим с компьютерами, где есть функция «Блютус». Но в основном адаптер применяют с планшетами или смартфонами, работающими под управлением ОС Android.
2. USB – этот вид появился намного раньше беспроводных сканеров, цена на них ниже. Их можно использовать с ПК или ноутбука, функционирующих на базе ОС Windows.
3. ELM327 Wi—Fi – тоже подходит для работы с ноутбука. Этой версии воспользоваться могут пользователи продукции компании Apple.

Автовладелец выбирает подходящую для себя модификацию сканера.

Подключение к Android

Чтобы подключить ЕЛМ 327 понадобиться гнездо под рулевой колодкой авто.

Внимание!

При установлении прибора на модели ВАЗ и иные ТС отечественного производства до 2006 года выпуска, то без переходника не обойтись.

Дальнейший порядок действий:

• загрузить из магазина приложений Play утилиту Torque, которая мало «весит». Данное приложение признано одним из лучших, поскольку с его помощью можно считывать неисправности системы автомобиля;
• подключить диагностический сканер к разъему;
• завести двигатель;включить Bluetooth на смартфоне или планшете;

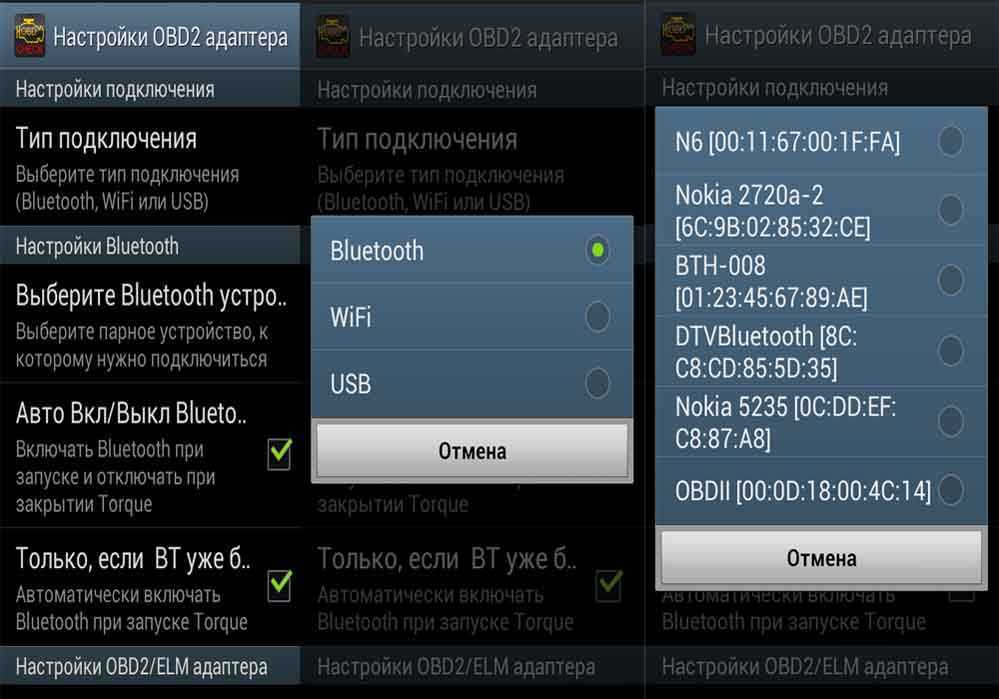

• кликнуть на иконку «Настройки» и перейти во вкладку «Беспроводные сети Bluetooth»;
• выбрать поиск нового устройства;
• подождать отображения на дисплее перечень доступного оборудования;
• выбрать сканер и подключиться к нему. Для этой операции необходимо указать код, в основном это 0000 или 1234;
• после завершения сопряжения, нужно настроить работу. Поэтому в Torque выбрать пункт «OBD 2 настройки адаптера»;
• на последней стадии выбрать аппарат Блютус, которым выступает ELM 327.

После этих манипуляций можно начинать диагностировать работу систем ТС.

Подключение к Windows

Для подключения автодиагноста к ПК понадобится программа ScanMaster. Загрузить ее можно из сети

Внимание! Мало скачать приложение, нужно еще правильно его установить. Для этого надо найти файл «Key» либо «Keygen», а затем сгенерировать ключ доступа

Затем запустить файл установки «.exe».

Следующие действия:

1. Подключить ЕЛМ 327 к автомобильному разъему.
2. Завести двигатель.
3. В панели управления ПК найти «Устройства Bluetooth».
4. Кликнуть на «Добавить устройство», постановить галочку возле «Устройство готово к обнаружению» и «Далее».
5. Нажать.
6. Подождать завершения поиска доступного оборудования. Затем сканер подключится к компьютеру.
7. Снова нажать «Далее».
8. Появится окно, в которое ввести стандартный код: 0000, 1111, 1234 или 6789 и нажать «Далее».
9. Подождать автоматической интеграции с компьютером и выбрать «Готово».

Это и весь процесс установки программы для ELM 327.

Как подключить к iPhone или iPad

В случае, если водитель предпочитает продукты корпорации Apple, то ему потребуется модель сканера Wi—Fi, подключаемая к любому девайсу, функционирующему на базе iOS. Посредством беспроводного соединения можно получить сведения почти с любого портативного оборудования.

Этапы установки соединения:

1. Подключить ЕЛМ к разъему, установленному в авто.
2. Зайти в настройки беспроводного соединения и выбрать «CLKDevices».
3. Далее нажать на стрелку синего цвета, которая появится справа.
4. В новом окошке ввести IP—адрес 192.168..11 и маску подсети 255.255.255., которая является стандартной.Немного ниже должен быть указан порт 35000.

Это и вся процедура. Умея пользоваться диагностическим сканером, можно установить любое приложения для определения состояния авто. В его настройках понадобится прописать такие же адреса порта и IP—адреса.

OBD 2 разъём и его распиновка

Появление в современных авто OBD 2 разъёма обязано обязательным американским стандартам для производителей. Стандарт OBD 1 (On Board Diagnostic) введён в 1989 году. Это было связано с требованием контроля электрических параметров, влияющих на вредные выбросы. Начиная с 1996 года, стандарт был усовершенствован и ужесточён.

По требованиям OBD 2 контролируются любые параметры, влияющие на работу двигателя, количество выбросов. Это не только электрические параметры и показания лямбда датчиков. Теперь контролируются все показания приборов контроля воздуха, температурных режимов, параметры системы впрыска.

Конструкция разъёма и принятые протоколы транслируют значительно большее количество данных. Поэтому производители используют свободные ресурсы этих каналов по своему усмотрению.

В таблице представлены назначения информационных каналов разъёма. Параметры, помеченные знаком « 0 » — свободные контакты, назначение которых задано индивидуально изготовителем для конкретной модели.

Распиновка клемм стандартного разъёма OBD выглядит следующим образом:

1. Только протокол, установленный изготовителем;
2. Для протоколов SAE-1850 VPW, SAE-J1850 PWM;
3. 0;
4. Земля;
5. Состояние заземления;
6. Протоколы высокой скорости ISO 15765-4, SAE-J2284;
7. Линия протоколов ISO 9141-2, ISO 14230);
8. 0;
9. Протоколы низких скоростей;
10. Протоколы SAE-J1850 PWM, SAE-1850 VPW;
11. 0;
12. 0;
13. 0;
14. Протоколы высокой скорости ISO 15765-4, SAE-J2284;
15. Для протоколов ISO 14230, ISO 9141-2;
16. Линия питания +12В;

Приложения для диагностики через OBD2 Bluetooth адаптер

На данный момент, программ и приложений для взаимодействия с диагностическими электронными адаптерами ElM327 Bluetooth и другими модификациям разработано большое количество. Большинство приложений функционируют через любой порт связи (Bluetooth, Wi Fi), в том через и через кабель USB.

Важно знать:

По поводу программ для дилерских сканеров У дилерских и профессиональных авто сканеров с внешним дисплеем предусмотрен собственный софт. Нижеперечисленное ПО относятся к адаптерам, у которых нет внешней программной среды для обработки и визуализации данных.

Выбор программы зависит от:

• Производителя и марки машины;
• Модели автосканера;
• Средства коммуникации (смартфон, планшет или ноутбук);
• Операционной системы устройства;
• Задач по диагностике, контролю параметров.

Для Windows и работы через ноутбук:

К наиболее универсальным на сегодняшний день относится версия программы 2.1. Она поддерживает протоколы связи: большое количество иностранных и российских машин. Функциональный интерфейс, автоматические средства обнаружения сигналов, много настраиваемых параметров.

Полезное, функциональное приложение, но к нему нет фирменного русификатора.

Приложение сделано специально для FORD, Mazda, Lincoln, Mercury. Большие ресурсы для диагностики, но только для указанных авто.

«Програмщина» предназначена только для российских транспортных средств.

Для устройств на iOS или Android:

Наиболее популярна среди пользователей, отличающаяся универсальностью, полноценным набором функций. Скачивается бесплатно.

Есть все прикладные функции, но только для российских авто (ЭБУ).

Удобное в работе, универсальное приложение с набором необходимых функций. Есть русифицированный интерфейс. Производитель предлагает платную версию с ещё большим функционалом.

Версии и преимущество пользования сканером

На данный момент распространены версии сканера 1.5, 1.6 и 2.1. Но все же базовая модификация 1.5 – лучшая для автодиагностики. Это можно объяснить ее оригинальностью, потому что над ней специалисты из Канады работали не один год.

Более новые версии были предоставлены программистами из Китая.

Они пытались модернизировать устаревшую программу, но в результате полезные опции только были потеряны. Поэтому юзеры советуют новичкам использовать прошивку 1.5.

Преимущества сканера ЕЛМ 327:

• интуитивно понятен и прост в применении. Для подключения и работы с ним не нужны специальные навыки. Нужно изучить инструкцию, а также понимать, как устроена электронная система ТС. А приложения для «умных» телефонов делают этот аппарат отличным помощником в пути;
• компактность – благодаря этому его можно возить в ТС и подключать к электронному блоку управления, как только это понадобиться;
• точные результаты;
• экономность – применение адаптера исключает необходимость часто посещать СТО.

В комплект с устройством входит диск с записанным программным обеспечением и инструкцией.

Внимание!

Вся информация предоставлена на иностранном языке, поэтому легче скачать все из сети.

Прибор состоит из процессора, модуля Bluetooth и разъема для подключения сканера.

Для чего нужен

Как понятно из названия, этот сканер диагностический, а значит он считывает ошибки, выдает на дисплей ошибки в кодах, например, Р001, а потом по таблице смотришь, что означает эта ошибка.

Многие водители сталкивались с проблемой, когда загорается ЧЕК (CHECK ENGINE). Чтобы не обращаться в сервис, достаточно купить такой прибор и сделать компьютерную диагностику автомобиля своими руками.

Сканер считывает различные параметры характеристик двигателя. Например, какой расход сейчас у него, какое ускорение, разгон, потребление воздуха, какая температура, сколько выхлопных газов и т.д. Многие из них не используются.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

• OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
• Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Синхронизация OBD2 с телефоном.

Шаг 1. Подключаться к адаптеру необходимо будет через приложение. В каждом приложении для Android-устройств это делается по-разному. Но обычно окно с выбором варианта подключения заметно сразу. Статус подключения вы сможете увидеть, оценив наличие показателей и сведений об автомобиле в самом приложении.

Шаг 2. Синхронизация будет завершена только в том случае, когда приложение даст соответствующий сигнал об этом: он может быть показан пользователю в виде внутреннего уведомления или выплывающей строки. Вы должны увидеть появление данных об автомобиле, а также о его технических системах.

Как подобрать адаптер ELM327

Итак, в продаже можно встретить большое количество устройств (например, ELM 327 USB, ELM OBD2 Bluetooth или WI-FI). Так вот, среди множества устройств типа ЕЛМ, присутствует большое количество изделий, отличающихся как по качеству, так и по функциональности.

Если одни решения позволяют в полной мере использовать все возможности, другие могут или работать некорректно, или же не подключаться к автомобилю, смартфону, ноутбуку и т.д

По этой причине перед покупкой важно обращать внимание на ряд нюансов

Первое, это сам тип подключения адаптера, так как есть несколько версий ELM327 с различными интерфейсами подключения. Как правило, наиболее распространены сканеры с Bluetooth, USB и Wi-Fi. Такие решения совместимы с ноутбуками или ПК, смартфонами, планшетами и т.д.

При этом версия Bluetooth является самой дешевой, а сами сканеры работают зачастую только со смартфонами и устройствами на Android. Аналоги с Wi-Fi стоят дороже, однако их отличает совместимость с устройствами как на Android, так и iOS, а еще с ноутбуками и ПК. Версия сканера USB дешевле аналогов с Wi-Fi, но данное решение рассчитано только на работу с компьютерами. Кстати, у последнего варианта качество связи самое высокое, соединение стабильное.

Еще при покупке нужно обращать внимание на прошивку самого адаптера. Как правило, на оригинальных сканерах программное обеспечение обновляется, тогда как клоны могут идти со старой прошивкой

Примечательно то, что не всегда новое ПО лучше предыдущих версий, так что данный момент спорный.

Новые клоны, имеющие более современную прошивку, лишены многих протоколов связи. Также есть варианты, когда на упаковке указано, что версия ПО обновлена, однако на деле установленное программное обеспечение является старой версией. На практике, лучше искать ELM327 со старой, но оригинальной прошивкой, чем с обновленной, но урезанной оригинальной прошивкой.

Также важно учитывать особенности диагностического разъема на авто. Причина — на многих машинах, особенно иностранных моделях конца 90-х, а также отечественных авто, диагностический разъем отличается в плане колодки от современных стандартов

Это значит, что просто напрямую подключить адаптер не получится. В этом случае будут также необходимы переходники, когда один разъем переходника подойдет под колодку автомобиля, а другой будет иметь стандартный разъем OBD-II для подключения адаптера. Фактически, перед приобретением сканера нужно сначала уточнить, какой стандарт разъема использован на автомобиле. Если разъем отличается от стандартного, нужно заранее искать переходник.

После того, как сканер был приобретен (или же прямо на месте) необходимо его проверить

Важно, чтобы в ELM327 стоял чип PIC18F25K80. Если устройство прозрачное, можно попробовать рассмотреть маркировку на плате через корпус

Если такой возможности нет, нужно проверять адаптер специальным ПО.

Именно с учетом возможных рисков купить подделку, важно приобретать устройство в таких местах, куда сканер можно будет вернуть, если он окажется не оригинальным. Такими местами могут быть крупные магазины, различные центры по продаже автоэлектроники и т.д

Если же устройство заказывается в Интернете, тогда продавца следует предупредить, что если устройство не имеет нужного чипа, после проверки будет произведен его возврат. Как правило, недобросовестные продавцы в этом случае сразу откажутся продавать и высылать вам товар.

В любом случае, после того, как устройство окажется у вас в руках, для его проверки нужно установить специальное приложение для тестирования совместимости с протоколами диагностических шин, также приложение покажет версию ПО сканера.

Чтобы провести проверку, адаптер ELM327 вставляется в диагностический разъем автомобиля, затем следует включить зажигание. После на планшете или смартфоне следует открыть настройки Bluetooth или Wi-Fi, после чего выполнить сопряжение устройства с адаптером. Пароль стандартный, четыре ноля или 1234.

Затем на смартфон или планшет ставится приложение для проверки, после чего нажимается кнопка «соединить». После начнется сканирование, по окончании которого можно оценить результаты. Сканер будет успешно работать с авто разных моделей и марок в том случае, когда адаптер способен поддерживать все ревизии (до 1.4 или 1.4b).

Еще раз отметим, для ELM327 программы нужны как для проверки адаптера, так и для сканирования самого автомобиля. Зачастую все нюансы по настройке описаны в инструкции, идущей вместе с адаптером. Если коротко, чтобы поставить приложения для проверки самого сканера, подойдет бесплатное ПО ELM327 Identifier или Elm327 WiFi Check Version.

Алгоритм диагностики автомобиля

Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).

Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.

Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.

В заключение

Автосканер является незаменимой вещью для каждого автовладельца. Однако покупать дешевые подделки не рекомендуется. В этом случае прибор может показывать, что все системы машины работают исправно, в то время как в наиболее глобальных узлах АТС будут происходить непоправимые изменения. Лучше переплатить и получать достоверные данные в реальном времени.

Инструкция
по настройке диагностического адаптера ELM 327 WiFi с программой
DashCommand
скачать

Если Вы приобрели диагностический адаптер на базе чипа ELM 327
и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327
различных модификаций (USB, Bluetooth, Wi-Fi
)

Видео инструкция по подключению elm327 Bluetooth

Сравнение версий адаптеров elm327 Bluetooth v1.5 и версии 2.1. В чем их отличия и почему возможно не подключение к автомобилю.

Итак, приступим, если у Вас имеется
диагностический адаптер ELM327 Bluetooth
то для его работы с программой
Torque
Вам необходимо:

1. Подключить диагностический адаптер ELM 327 Bluetooth
к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.

2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789
).

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth
(имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.

7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).

8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).

9. После этого Вы можете начинать диагностировать Ваш автомобиль!
