Как проверить кабель интернета на целостность?

Особенности использования мультиметра

В том случае, если вы хотите определить целостность электропроводки в квартире, то вам необходимо знать особенности использования мультиметра. Для начала необходимо знать, что для таких целей не нужен дорогой прибор, можно обойтись и простым китайским тестером, который не обладает специальными возможностями.

Однако самым практичным вариантом является применение прибора с возможностью прозвонки. Для включения необходимого нам режима следует повернуть ручку тестера до значка, на котором изображен диод или же картинка волны. В таком режиме, в случае исправности проводника, будет слышен писк.

Звуковой сигнал будет появляться не всегда. Если провод неисправен, то на экране появится цифра один, которая обозначает, что сопротивления выше, чем предел в измерении. В том случае, если цепь исправна, то на дисплее появиться сопротивление проводника. В самом лучшем случае этот показатель должен быть около нуля, если проводник небольшой протяженности.

Прозвонка проводов и кабелей заключается в следующем:

Необходимо включить мультиметр.
Подключаем провода для измерения к мультиметру. Черный провод необходимо подсоединить к гнезду черного цвета, а красный — в гнездо красного цвета

Важно подключить провода именно так, чтобы при измерении не путаться с полярностью. В том случае, если вам необходимо просто узнать, цел ли провод, то положением проводников можно пренебречь.
Дальше нужно включить тестер

Он может сразу включиться при выборе режима, или же это нужно сделать вручную, нажав нужную кнопку.

1. Следующим шагом мы проверяем исправность прибора. Для этого нужно соединить щупы мультиметра между собой. Если разноситься писк, значит все в порядке и можно приступать к прозвонке кабелей.
2. После этого следует взять проводник с хорошо оголенными проводами, без грязи и окисленного металла, и прикоснуться щупами к концам кабеля.
3. Если цепь исправна, то вы услышите характерный звук, и на дисплее будет значение сопротивления или же просто ноль. Если на экране будет цифра один, а писк не прозвучит, то это значит, что цепь неисправна.

Прозвонка проводов из лампочки и батарейки

Для того чтобы собрать устройство для прозвонки проводов и кабелей не обязательно иметь какие либо познания в электронике или радиотехнике. Не нужно разбираться в диодах, резисторах или конденсаторах. Сегодня я покажу, как сделать прозвонку для проводов из обычной батарейки и лампочки.

Итак, потребность в таком приборе у меня возникла при расключении распределительных коробок. То есть нужно было определить откуда и куда какой провод идет.

Конечно, когда в схеме два три провода то определить направление линий в коробке не составит труда, но согласитесь если проводка выполнена десятками направлений выполнить такую работу крайне не просто.

Однажды меня попросили собрать распредкоробки. То есть ситуация была такой, когда люди наняли электриков для выполнения монтажа электропроводки. Эти электрики часть работы сделали, взяли за нее деньги и куда-то пропали.

Большую часть работы они конечно сделали, а именно проложили провода, завели все концы в подрозетники и распредкоробки, ну и так по мелочи, установили точечные светильники. На этом вся их работа закончилась.

Оставалось только установить розетки, выключатели соединить провода в распределительных коробках, для чего меня и вызвали. Заказчик бился в панике и попросил меня закончить все дела с электрикой как можно скорее, чтобы все наконец то заработало.

В распределительные коробки заходило по 8-10 проводов в разных направлениях и определить какой куда идет не так и просто особенно если ты не выполнял разводку проводов. Вот здесь и стала, необходимость в таком устройстве как прозвонка проводов.

Это прибор, который состоит из лампочки, батарейки, щупов и соединительных проводов между ними.

Лампочка на напряжение 6 Вольт. Изначально батарейка была установлена крона на 9 Вольт, но со временем она подсела и я в ее корпус установил четыре обычных пальчиковых батарейки на 1.5 Вольт каждая и соединил их последовательно. То есть в сумме они также дают 6 Вольт.

Соединительные провода между ними самые обычные, тонкие, гибкие

Здесь очень важно чтобы их длина была достаточной для прозвонки проводов на длинных дистанциях

Для удобства измерений на один конец щупа установил зажим типа «крокодильчик».

Это удобно в том плане когда, например коробки находится в разных комнатах и для того чтобы прозвонить кабель крепим «крокодил» в одной коробке, идем в другую и проверяем. То есть можно справиться самому с таким работами.

Прозвонка многожильного кабеля мультиметром

Мультиметр – это несложный прибор, который должен выполнять как минимум такие измерения: величин постоянного и переменного электрического напряжения и тока и значение электрического сопротивления.

Для прозвонки проводов и кабелей используется функция проверки сопротивления. Если точнее, то в этом процессе интересует не величина сопротивления, а его наличие или отсутствие, показывающее состояние проверяемой цепи.

Перед проведением работ прибор переключается в режим измерения сопротивления в самом низком диапазоне значений. Большинство моделей мультиметров при наличии цепи могут выдавать звуковой сигнал, что значительно повышает удобство работы с прибором.

Прозвонка жил кабеля или проводов производится следующим образом:

1. если концы проводов находятся на незначительном расстоянии друг от друга, то достаточно к ним подсоединить щупы прибора и произвести измерение;
2. при значительной протяженности исследуемого участка необходимо на одном конце кабеля накоротко замкнуть (соединить между собой) все жилы, а прозвонку проводов производить с другого конца последовательным подсоединением прибора к каждой паре проводников.

Если прибор вообще не выдает никаких показаний, то варианта два: либо кабель или провод «перебит» полностью, либо ошибочно производится измерение сопротивления не той цепи.

Не путать с тем когда на дисплее отображается ноль и когда на дисплее вообще нет ни каких цифр. Когда отображается ноль значит цепь замкнута но сопротивление цепи настолько малое что показания близки к нулю (например при прозвонке коротких проводов ). А когда на дисплее вообще ни чего не отображается, тогда нет замкнутой цепи (либо несоответствие жил провода, либо обрыв в самом проводе.)

{SOURCE}

Схема подключения компьютера к сети utp кабелем витая пара

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор). Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

Тестер для изоляции мегаомметр

• если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
• убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

Прозвонка проводки через розетку

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Вам это будет интересно Работы ваттметра

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

• проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
• проверить изоляцию кабеля на целостность. Это можно сделать визуально;
• замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
• правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

Проверка целостности цепи

Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

Как прозвонить провода в автомобиле

Пошаговый процесс:

1. Прибор настроить рукояткой в режим измерения напряжения;
2. Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
3. Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

Измерение ТВ сигнала в СКТВ

Для выполнения измерений основных характеристик телевизионного сигнала в СКТВ (система кабельных телевизионных сетей или СКС система кабельных сетей) потребуется генератор сигналов, анализатор спектра и цифровой осциллограф.

К таким измерениям относятся:

• Уровень импульсных шумов. Выполняется методом накопления разверток, по характеристикам которых с помощью специального ПО, рассчитывается такие характеристики выходного сигнала, как ширина и амплитуда импульсов, а также их периодичность. Подобные измерения проводится совместно с фиксацией уровня суммарной помехи. Развёртка должна фиксироваться с интервалом 2-8 секунд;
• Уровень суммарной помехи. Такие измерения выполняются с помощью спектроанализатора путём фиксации данных спектрального анализа помехи, и производятся с интервалом 8-10 секунд. Тестирование проводится в течение восьми часов. При этом полоса пропускания прибора устанавливается:
• по промежуточной частоте на 30 кГц;
• по видео на 10 кГц;
• детектор выводится в пиковый режим.

С помощью соответствующего ПО отстраивается спектральная мощность и определяется соотношение уровня мощности сигнала и суммарной помехи для отдельно взятого канала;

• Определение АЧХ тракта. Определение этих характеристик основано на методе анализа искажений тестового сигнала определенной формы, поданного импульсным генератором на вход тракта. Для выполнения таких измерений необходимо наличие следующего оборудования:
• Генератор импульсов, используемый в качестве источника тестируемого сигнала;
• цифровой высокочастотный осциллограф (с полосой до 50 МГц), укомплектованный интерфейсом для передачи полученной информации;
• устройство для хранения полученных результатов, подключенное к осциллографу.

Сопротивление на входе и выходе используемых устройств должно соответствовать показателю — 75 Ом.

Любимый Wi-Fi в прямой видимости

Если относительно недавно рынком для провайдеров выступали исключительно города, то сейчас к сети активно подключаются и загородные пользователи. Говорить об оптоволоконном (проводном) интернете далеко за городом пока рано. Поэтому выбираем провайдера WI-Fi интернета и соблюдаем правило прямой видимости вышки сотовой связи или ретранслятора.

Wi-Fi дает скорость от 10 до 30 Мбит/сек – не слабый показатель, учитывая, что вышка может быть на расстоянии до 25-30 км. С такой скоростью можно использовать интернет как с рабочей целью, так и для развлечений, скачивать фильмы и музыку. Сетку можно развернуть без прокладки кабеля, что позволяет уменьшить стоимость создания сети.

Картофель и витые пары

Для этого способа понадобится картофель и подготовленная витая пара. Порядок действий следующий:

• Картофель разрезается на пополам;
• Кабеля по одному засовываются в него на один сантиметр;
• Дистанция между проводами – несколько миллиметров;
• Далее нужно проследить за реакцией. Если около провода с положительным знаком позеленело, а с отрицательным – пошла белая пена, то с кабелем все хорошо;

Важно! Вместо картошки для этого способа можно пользоваться и яблоком. Все эксперименты показали его эффективность, однако с яблоком это видно не так четко

Теперь вопросов о том, как диагностировать поломку интернет-кабеля с помощью специальных программ и приборов, а так же тестеров, мультиметров и прочих народных способов нет. Без дополнительных онлайн инструкций каждый может проверить кабель Internet на работоспособность в случае внезапной потери сигнала передачи данных.

Проверка. Последний этап обжима, кримпер убирают и проверяют соединение. Для этого нужно попытаться вытащить провода . Как соединить 4 жильный и 8 жильный интернет кабель. Соединять провода с 4-мя и 8-ми жилами методом скручивания плохой вариант. Это повлечет за собой потерю скорости.

Во время работы в Интернете у пользователя иногда возникают проблемы: пропадает связь, медленно открываются страницы и т. д. Как это происходит? Что делать в подобных ситуациях, чтобы избежать повторения?

В первом случае можно попробовать проверить целостность кабеля на всех видимых участках. . Если телевизор не заходит в Интернет, нужно проверить оборудование связи. Зачастую в домашних сетях используется роутер.

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

Модель MS6812R

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

Проверка обрыва витой пары и целостности изоляции

В следующем видео описаны 5 способов проверки витой пары:

Если все указывает на проблему в кабеле, ее необходимо выявить и устранить. При неисправности короткого кабеля, можно попросту его заменить. Для проводов длиной несколько десятков метров, можно применить специальные приборы, помогающие выявить проблему.

Тестер

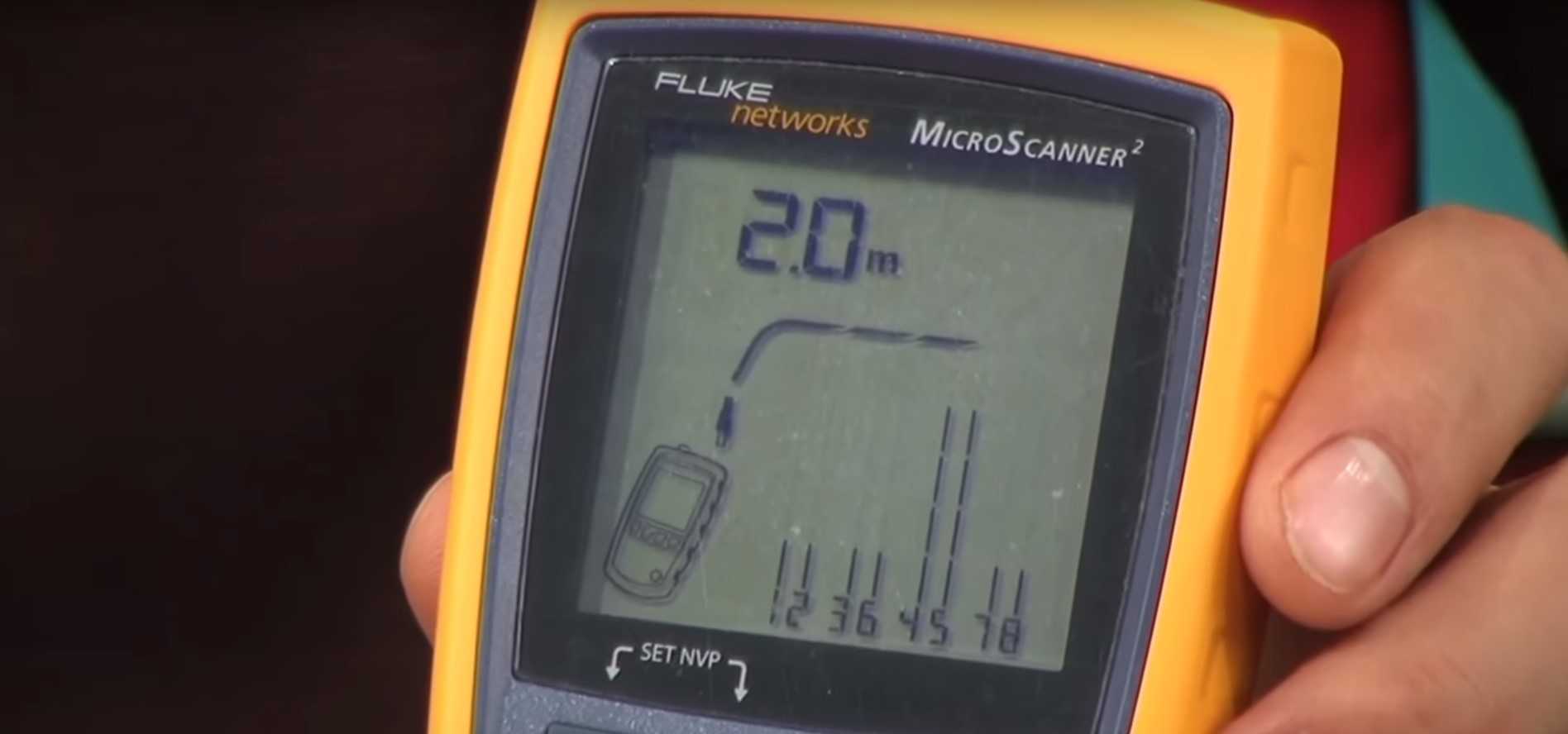

MicroScanner2 – профессиональное решение для выявления места неисправности кабеля. Подключив один коннектор в порт, на экране тестера высветиться графическая информация о длине патч-корда до места неисправности.

Остальные способы требуют снятия коннектора и проделывания замеров непосредственно на контактах витой пары. Также будет не лишним убедится в качестве обжима кабеля коннектором. Если обжим слабый или нарушена изоляция – проблемы с передачей сигнала гарантированы.

Мультиметр

В режиме сопротивления необходимо прозвонить оранжевую и зеленую витую пару, чтобы проверить целостность кабеля:

1. Выньте второй коннектор из сетевой карты ПК или иного сетевого оборудования.
2. Снимите коннектор с замеряемого конца, и оголите жилы.
3. Приложите щупы тестера сперва к оранжевому и бело-оранжевому проводнику витой пары. Нормальное сопротивление 1-2 Ом.
4. Далее приложите к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ом. Полярность при этом не важна.
5. После приложите щупы мультиметра к оранжевому и зеленому проводникам. На мультиметре должно быть более 100 Ом. Обычно мультиметры указывают бесконечность.

Обычный картофель

Если никаких приборов под рукой не оказалось, а узнать, поврежден ли кабель нужно прямо сейчас, сделайте следующее:

1. Разрежьте картофель пополам.
2. Каждую пару максимально близко друг к другу погрузите в картофель на 1,5 см.
3. Если провод подключён к плюсу, вокруг погруженного проводника начнет зеленеть область.
4. Если жила подведена к минусу, то возле проводника появится белая пена. Если же вытянуть «минусовой» провод, он начнет темнеть.
5. При нулевых изменениях состояния картошки витая пара скорей всего закорочена или находится в обрыве.

Выявление причин неисправности

Чтобы выявить причину проблем, сначала необходимо проверить надёжность подключения разъёмов Ethernet.

Шаг 1. Нажать на язычок коннектора и достать его из разъёма RJ-45. Затем вставить коннектор обратно в порт до слышимого щелчка.

Нажимаем на язычок коннектора и достаем его из разъёма RJ-45, затем снова вставляем обратно до характерного щелчка

Шаг 2. Немного подёргать коннектор за провод вперёд-назад, убедившись, что соединение установлено нормально.

Дергаем коннектор за провод вперёд-назад, чтобы убедится о нормальном подключении

Шаг 3. Если все разъёмы подключены надёжно, необходимо проверить целостность Ethernet-кабелей. Проследовать по кабелю от компьютера до места, где он уходит в щиток, осматривая его на предмет физических разрывов и повреждений.

Проверяем целостность Ethernet-кабелей

Шаг 4. Если кабель, соединяющий ПК и роутер повреждён, заменить его исправным.

При повреждении провода соединяющего ПК и роутер, меняем его на исправный

Шаг 5. Если повреждён интернет кабель, идущий от провайдера, отрезать место повреждения, нарастить кабель и переобжать его коннектором RJ-45.

На поврежденном интернет кабеле от провайдера, отрезаем место повреждения, наращиваем кабель и переобжимаем его коннектором RJ-45

Неисправность в кабеле, соединяющем ПК и роутер, может также заключаться в «выгорании» порта роутера. В этом случае требуется переключить кабель, идущий от ПК, в другой LAN-порт роутера для проверки.

Переключаем кабель, идущий от ПК, в другой LAN-порт роутера для проверки работоспособности порта роутера

Ещё одна возможная причина проблем с кабелем, соединяющем ПК и роутер при первой настройке подключения – это использование «перекрёстного» (кросс–) кабеля вместо «прямого» (патч корда).

Возможно вас заинтересует: Как на диске С увеличить место

Старые модели сетевых устройств не поддерживают интерфейс автоматического переключения прямых и кроссовых кабелей Auto-MDI(X). Если и сетевая плата и роутер не поддерживают Auto-MDI(X), Ethernet-кабель необходимо заменить на «прямой».

Для подключения нужно использовать «прямой» (патч корда) интернет кабель вместо «перекрёстного» (кросс–)

Если кабель не видит сетевая карта

Если индикаторы разъёмов всех подключённых кабелей светятся нормально, или не светятся только индикаторы сетевой платы компьютера или ноутбука, возможно, неисправность находится на самом ПК.

В этом случае необходимо проверить, включена ли сетевая карта в BIOS компьютера.

Шаг 1. Выключить компьютер и снова включить его кнопкой на лицевой панели.

Шаг 2. Сразу после включения ПК многократно нажимать на клавиатуре клавишу «F1» или «F2», иногда одновременно зажав «Fn» (обычно для ноутбуков), или клавишу «Delete» (для стационарных ПК), пока на экране монитора не появится меню BIOS.

Шаг 3. Перейти нажатием боковых стрелок курсора клавиатуры в пункт меню «Advanced» и выбрать стрелками курсора вверх-вниз пункт «Onboard Devices Configuration». Нажать «Enter» на клавиатуре.

Шаг 4. Перейти клавишами курсора в пункт «Onboard Lan» и выставить клавишами «+»-«-» значение «Enabled», если оно не было уставлено. Нажать клавишу «F10» для сохранения настроек и выхода из BIOS.

Шаг 5. Нажать «Enter» для подтверждения выхода с сохранением настроек.

Проверка работы сетевой платы

После загрузки ПК необходимо проверить, включена ли сетевая плата и установлены ли на неё драйверы.

Шаг 1. Нажать на клавиатуре сочетание клавиш «Win+R» («Win» расположена справа от «Ctrl») и напечатать в окне «devmgmt.msc». Нажать «ОК».

Шаг 2. В окне «Диспетчер устройств» дважды щёлкнуть по разделу «Сетевые адаптеры», раскрыв его, и посмотреть, присутствует ли там сетевой адаптер.

Если адаптера в разделе нет, он может находиться в разделе «Другие устройства» как «Неизвестное устройство» под знаком вопроса или восклицания.

Шаг 3. Щёлкнуть на адаптере правой кнопкой мыши и выбрать левой кнопкой «Удалить».

Шаг 4. Щёлкнуть вверху окна пункт «Действие» и выбрать в меню «Обновить конфигурацию…».

Шаг 5. Щёлкнуть в открывшемся окне на строке «Автоматический поиск…».

Шаг 6. После установки драйвера устройство появится в «Сетевые адаптеры». Если адаптер отключён (на устройстве стоит красный крестик), щёлкнуть на нем правой кнопкой мыши и выбрать левой кнопкой «Задействовать».

Задействованное устройство появится в «Диспетчере устройств».

Если включить плату не удастся, или после включения она «не видит» исправный Ethernet-кабель, плату необходимо заменить.

Если же сетевая карта активировалась и интернет кабель исправен, значок сети в области уведомлений (обведён красным) приобретёт не зачёркнутый вид.

Остаётся настроить Интернет и выйти в глобальную сеть.

Прозвонка кабеля и проводов — методы, схемы, тестеры

При проведении электромонтажных работ может понадобиться прозвонка кабеля, например, когда производится маркировка жил и проводов, проверка изоляции и целостности проводки, а также поиск места обрыва электрокабеля. Рассмотрим, какими способами можно провести тестирование, а также необходимое для этой цели оборудование.

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

Проверка на обрыв

Пояснения к рисунку:

• A –электрокабель;
• B – жилы кабеля;
• С – источник питания (батарейка);
• D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).
