Как называется инструмент для обжатия интернет кабеля

Основные виды обжимных клещей для наконечников

Необходимость применения обжима для проводов может возникнуть в двух ситуациях: в случае подготовки токоведущих частей для закрепления на клеммах различных электроприборов и при соединении проводов и кабелей. В зависимости от цели используется тот или иной обжимной инструмент. На основе особенностей конструкции клещи можно разделить на два основных вида:

• функционирующие по принципу пассатижей;
• диафрагменные.

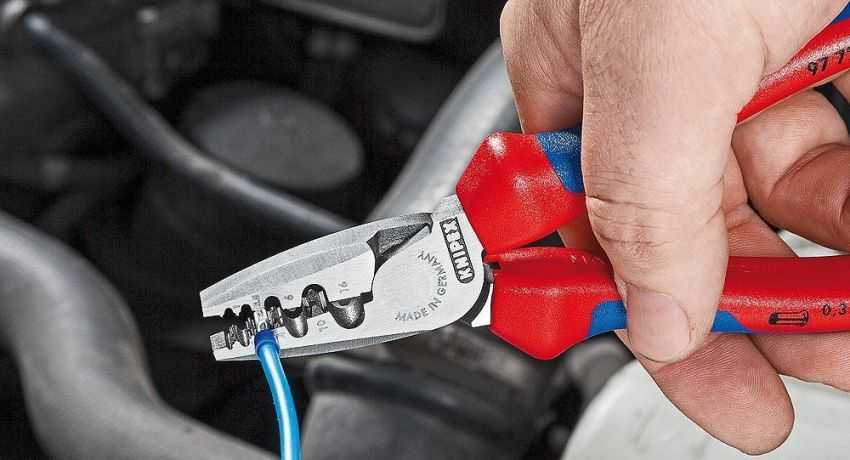

Первый вариант наиболее распространенный. Клещи обжимают с двух сторон, от пассатижей их отличают специальные выемки на губках, которые и позволяют делать соединения максимально прочными.

Удобство пользования данным видом клещей состоит в том, что не нужно выбирать положение наконечников, можно выполнить действие с любой стороны. Некоторая проблематичность появляется в ситуациях, когда гильза не вмещается в матрицу. В таком случае нужны еще одни клещи.

Обжим конца диафрагменными пресс-клещами характеризуется большой плотностью

Диафрагменные прессы для наконечников проводов осуществляют обжим гильз с четырех или шести сторон, причем они сами подстраиваются под толщину кабеля. Обжим конца таким способом характеризуется большой плотностью.

К особому виду стоит отнести кримперы. Хотя многие так называют любые обжимные клещи, в данной статье это понятие будет применяться к инструменту для работы с компьютерными и интернет-соединениями. О специфике данного устройства – далее в материалах статьи.

Особенности конструкции интернет розетки

Описываемые изделия являются пассивным сетевым оборудованием, предназначенным для коммутации дивайсов к локальным сетям с помощью специальных разъединителей. Как и обычные розетки, устройства для интернет подключения, называемые RJ-45, могут быть наружными (накладными), устанавливаемыми поверх плоскости и внутренними (врезными), монтируемыми внутрь стены.

Внутренняя розетка для обеспечения интернет соединения, окрашенная в темный цвет

Основными составляющими компьютерного разъема являются:

• лицевая сторона – представляющая собой декоративную панель с гнездом для патч-кордов;
• обратная (внутренняя) часть – являющаяся по сути клеммником с контактами для проводов от интернет кабеля.

В розетку вводится сетевой кабель «витая пара», который содержит четыре скрутки по два проводка в каждой. Они разделяются на восемь проводников, имеющих различную цветовую окраску.

Внешний вид и внутреннее устройство сетевого интернет провода «витая пара»

Каждый проводник подключается к соответствующему контакту розетки согласно определенной схеме. Такое соединение называется кроссировка. Более подробно ее выполнение описано в следующем разделе. Провода бывают двухпарные и четырехпарные. Первые используются в сетях, где передача сигнала происходит со скоростью менее 1 Гб/с. Но в наш скоростной век, все быстро меняется и поток данных во всемирной сети очень скоро может достигнуть значений в несколько гигабайт в секунду. Поэтому лучше использовать четырехпарные изделия, рассчитанные на скорость до 10 Гб/сек, чтобы избежать впоследствии переделок.

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B.

Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:

1. Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
2. Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По  моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.

Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.

Обжимной инструмент витой пары

Рассмотрим несколько вариантов обжимных инструментов витой пары

Прежде всего хочу обратить внимание на то, что также он называется кримпер — ручной инструмент, предназначенный для соединения проводов между собой или с контактами разъёмов, без применения пайки. На сегодняшний день существует несколько вариантов обжимных инструментов, различных по функциональности, надежности и качеству работы

Было бы неплохо, если данные качества сочетались в одном инструменте.Обжимной инструмент для RJ-45, RJ-11/12 с тестером для витой пары.

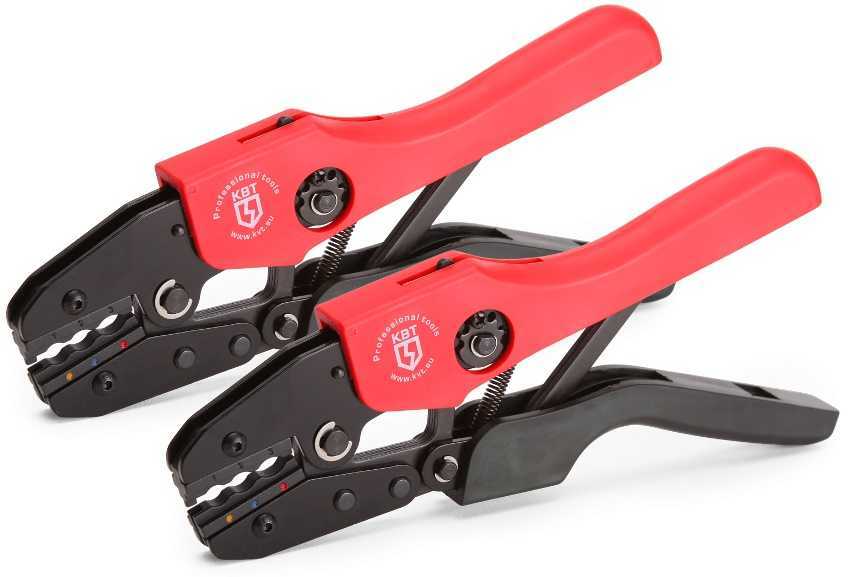

Представляющий из себя в какой-то степени МФУ с храповым механизмом и обратной пружиной, он кроме обжима кабеля позволяет производить его зачистку, обрезку и проверку обжатых жил.

Более компактным вариантом может быть данный инструмент.

Кримпер может может быть выполнен в нескольких вариантах, им можно обжимать коннекторы не только RJ 45, но и RJ 12 и RJ 11.

(ссылки https://letyshops.com/r/aliexpress-ece46c40b853 и https://letyshops.com/r/aliexpress-ad657efc5e88)

Помимо представленных вариантов к профессиональному классу

данного типа инструментов следует отнести следующие варианты кримперов:

Его отличительными особенностями являются более высокое качество изготовления, а также материал обжимных губок, выполненный из прочного алюминиевого сплава.

Конечно стоит обратить внимание на более доступный в финансовом плане вариант кримпера:

В целом, как и вышеприведенные варианты инструментов, он позволяет неплохо обжимать коннекторы RJ-45, RJ-11, RJ-12, а также зачищать и обрезать кабель. Но в силу качества изготовления его основных элементов он не рассчитан на непрерывную работу. Основываясь на личном опыте при постоянной и непрерывной нагрузке, в ряде случаев он начинает не дожимать ряд жил, а также наблюдается увеличение люфтов в узлах инструмента.

Конечно, помимо приведенных вариантов кримперов имеются и другие.

Источник

Часто задаваемые вопросы

Вопрос №1.

Можно для подключения по четырехпроводной схеме двух компьютеров использовать один восьмипроводный кабель?

Можно если вы понимаете, как правильно уложить последовательность проводов при отклонении от установленных стандартов по цвету. Кроме того после разветвления рекомендуется на провода каждого направления одеть трубчатый кембрик. Это защитит их от механических воздействий и при обжиме крепление будет более надежное.

Вопрос №2.

Допускается изменять цвет проводов при сборе схемы соединения?

Вопрос №3.

Можно проверить надежность контактов обычным мультиметром?

Да, установите мультиметр в режим прозвонки, и проверьте контакты, между конечными коннекторами по номерам указанным на схеме, которую вы собирали. При этом надо быть очень внимательным, так как контакты расположены очень близко. Контакты на щупах мультиметра надо использовать очень тонкие, чтобы они не касались соседних клем на разъеме.

Вопрос №4.

Надо снимать изоляцию с концов каждого провода, перед обжатием?

Можно не зачищать, конструкция зажима такова, что мелкие шипы контактной группы прокалывают изоляцию, обеспечивая надежный электрический контакт.

Встает проблема, как обжать сетевой кабель? Конечно, можно поискать уже готовый обжатый кабель с коннекторами или попросить знакомого помочь, но такие варианты не всегда подходят.

Более того рано или поздно вы захотите переставить компьютер или будете делать ремонт и кабель придется менять или обжимать заново.

Часто необходимость обжать сетевой кабель ставит неопытного человека в тупик. И даже при наличии всего необходимого выполнить эту процедуру правильно все равно не получается. На самом деле обжать сетевой кабель очень просто.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

1. Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
2. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
3. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
4. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

https://youtube.com/watch?v=uzPVJnmAJZI

Кабельный тестер

Сетевой тестер

Простые модели тестеров способны выявлять разрывы, короткие замыкания, перекресты проводников, более сложные определяют пропускную способность сегмента путем замера скорости, уровня угасания сигнала и т. д. Чтобы определить исправность кабельной линии, достаточно тестера с минимальным набором функций.

Тестер для витой пары – это инструмент диагностики кабеля.

Такие устройства недороги (стоят 500-800 рублей) и просты в обращении.

Обычный кабельный тестер представляет собой набор из двух модулей: 1) master (основной), 2)remote (удаленный). К каждому из них подключают один конец проверяемого кабеля. Оба модуля снабжены светодиодными индикаторами – 1-8 соответствуют числу пар плюс земля (обозначена буквой G). При целостности проводника соответствующие ему индикаторы мигают зеленым светом. При обрыве свечения не будет, а если жилы перепутаны или замкнуты накоротко – индикаторы светятся красным. Некоторые приборы в таких случаях выдают тональный сигнал.

Более дорогостоящие продвинутые модели позволяют определять места обрывов, скорость передачи, загруженность линии, коллизии, наличие пакетов с ошибками, а также соответствие витой пары отраслевым и международным стандартам.

Какие параметры важны при выборе кабельного тестера:

• Минимальный набор функций должен включать диагностику обрывов, коротких замыканий и перекрестов проводников. Желательно определение экранирования.
• Минимальная длина тестируемого отрезка провода – 300 м, но предпочтительно больше.
• Если собираетесь тестировать уже проложенные сети, будет полезен определитель длины с генератором тонального сигнала.
• Прибор должен быть рассчитан на работу с витой парой категорий 5, 5е, 6, как самими распространенными, но ограничиваться этим не обязательно.

Если выбираете более функциональную модель, возможно, вам будут полезны:

1. Графический дисплей;
2. Индикация заряда батареи;
3. Модуль памяти, сохраняющий результаты тестирования или слот под microSD-карту;
4. Порт USB, позволяющий подключать прибор к ПК;
5. Дополнительные модули для тестирования разветвленных сетей;
6. Приставки для оптоволоконных кабелей;
7. Функция изменения расстояния до участка повреждения, способность идентифицировать место неисправности (провод, разъем),обработчик результатов тестирования.

Кроссировочный инструмент

Устройство для заделки

Кроссировочный инструмент для обжима витой пары непосредственно не используется. Его применяют для подключения кабеля в кроссы, плинты, патч-панели и розетки. Сетевые розетки нередко устанавливают в квартирах, чтобы убрать лежащие на полу провода за стенные или потолочные панели.

Другое упомянутое оборудование служит для коммутации элементов кабельной системы между собой.Оно монтируется в местах общего пользования (распределительные щиты, телефонные короба) или телекоммуникационных помещениях.

Как выбрать кроссировочный инструмент

Простой инструмент для заделки витой пары
представляет собой лезвие, снабженное рукояткой, напоминающее по форме вилку. Более продвинутые модели, как на картинке, имеют также крючок для извлечения проводников из мест заделки и отвертку для снятия плинтов. Некоторые укомплектованы сменным лезвием.

Как пользоваться кроссировочным инструментом

Процесс заделки кабеля

Как работать с инструментом, мы объясним на примере заделки восьмижильной витой пары в сетевую розетку:

1. Снимите с розетки крышку;
2. Снимите 5-7 см внешней изоляции с необжатого конца патч-корда. Расплетите проводники;
3. Вставьте проводники в гнезда розетки, соблюдая цветовую маркировку. Свободные кончики должны выходить с внешней стороны;
4. Лезвие кроссировочного ножа имеет на одной из сторон режущий край – им срезают концы проводов. Установите инструмент над гнездом так, чтобы режущий край был снаружи. С небольшим усилием вдавите его. После этого провод будет подключен к контактам розетки. После заделки витой пары розетку закрывают, потом монтируют на стену.

Заделка кабеля в патч-панели, кроссы, плинты выполняется по такой же схеме.

Разновидности пресс-клещей

Клещи для опрессовки металлопластиковых труб выпускают следующих типов:

• Ручные.
• Гидравлические.
• Аппараты с электрическим приводом.

Ручные пресс-клещи для металлопластиковых труб представляют механический инструмент, который способен выполнять опрессовку лишь на ограниченном ассортименте труб. Однако в бытовых условиях ручной инструмент поможет выполнить все виды опрессовки, так как в монтаже бытового отопления, газопровода и водопровода используются стандартные виды труб с небольшим сечением в диаметре.

Пресс инструмент ручной для металлопластиковых труб

В то же время такой механический инструмент для обжима пресс фитингов имеет ограниченность в объемах выполняемой работы. Так что большие трубопроводные проекты будет достаточно сложно выполнить с помощью ручного пресса для металлопластиковых труб.

Гидравлические пресс-клещи представляют собой профессиональный инструмент. Такой вид инструмента предназначен для выполнения большого объема соединительных работ. Он значительно дороже ручных пресс-клещей, однако его работоспособность и практичность окупает себя при выполнении проектов с большими объемами работ.

Аппараты с гидравлическим или электрическим приводом облегчают работу и помогают эффективно и профессионально сделать соединения труб любой сложности и диаметра. Благодаря приводу для создания обжима пресс-гильзы не нужно использовать мускульную силу рабочего, так как такие аппараты выполнят это быстро и автоматически. За счет долгосрочной гарантии использования, такие профессиональные аппараты стоят в несколько раз больше, чем механический вариант.

Электрические пресс клещи для труб из металлопластика

Кроме этого, гидравлические клещи для пресс-фитингов и аппараты с электрическим приводом идут в комплекте с различными насадками для выполнения работ любого типа. Некоторые производители выпускают профессиональные инструменты особых моделей, чтобы можно было работать со всеми диаметрами труб и фитингов.

Какой кримпер выбрать?

Если вы не стеснены в средствах, то внимание следует обратить на модели, к которым предлагаются ножи, кусачки, пассатижи и набор до пяти сменных насадок, предназначенных для работы с проводами разного диаметра. Важным параметром считается усилие обжима: если оно недостаточно, то кримпером придётся пользоваться несколько раз подряд, что утомительно

Важным параметром считается усилие обжима: если оно недостаточно, то кримпером придётся пользоваться несколько раз подряд, что утомительно.

Отсутствие механизма регулировки усилия обжима существенно ограничивает востребованность оснастки. Слишком слабый обжим приведет к ухудшению механических характеристик и плохой электропроводности соединения. Слишком плотный обжим до определенной степени может улучшить электрические характеристики, но может и повредить корпус клеммы, уменьшая прочность на растяжение или сопротивление вибрационным нагрузкам. Любая из этих проблем может привести к потере производственного времени, повреждению, ремонту и даже к потенциальной травме.

Что это такое

Клещ обжимной либо электромонтажный соединяет отдельные провода между собой с контактами разъемов. Выполняя электромонтажные работы, не требуется прибегать к сварке или пайке. Этот инструмент отличается своей многофункциональностью и выполняет:

• обжим неизолированных и изолированных наконечников;
• обрезку винтов и проводов.

Описание кримпера для обжима проводовОбратите внимание! Инструмент снимает изоляцию с провода с сечением 0,75 до 5,5 мм2. Опрессовка при помощи кримпера позволит добиться качественного соединения, например:

Опрессовка при помощи кримпера позволит добиться качественного соединения, например:

• Различных токонесущих проводов с разъемами в виде винтовых или клеммных соединений (автоклеммы, например).
• Многожильных или одножильных проводов между собой.
• Витой пары, а точнее ее сочленения с коннектором.

Для открытых электрических систем опрессовка — более технологичный метод соединения проводов, если сравнивать его с пайкой или сваркой.

Обжимной кримпер используют повсеместно, а учитывая разнообразие видов этого инструмента, мастеру легко подобрать подходящую под работу с определенными клеммами модель.

Типы инструмента и их основные показатели

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельного соединения всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук. Форму ручек. Она должна быть эргономичной, удобной для захвата. Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима. К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500

Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Способы применения пресс-клещей для опрессовки наконечников

Работы по обжиму проводов могут иметь постоянный или же эпизодический характер. В бытовом плане более характерным является второй вариант. В таких случаях нет необходимости в приобретении универсальных пресс-клещей для обжима проводов. Стоит подобрать инструмент узкой направленности, который поможет решить конкретные поставленные задачи.

К основному функционалу данного вида инструмента относятся:

Обжимка гильз. Необходимые для данного вида опрессовки клещи различаются по форме и размерам матрицы. Как дополнительный конструкционный элемент может присутствовать фланец. Его наличие позволит выполнить более качественное соединение.
Снятие изоляционного слоя. С помощью клещей можно удалить необходимый участок изоляционного покрытия, не повредив непосредственно жилу

Важно правильно выставить размер. Если опыта недостаточно, лучше приобрести инструмент, где размер устанавливается автоматически

Такие модели стоят дороже, зато обеспечивают качественную работу.
Обжимание наконечников. Прессы для обжима наконечников проводов имеют специальный стержень, который в ходе выполнения действия помещается на разделительный шов. Устройство предназначено для работы с неизолированными и латунными проводками.
Работа с витыми парами. В таком обжимном устройстве провод заводится в специальный коннектор.

Пресс клещи часто используются при обжимки гильз

Только правильно подобранный инструмент позволит выполнить качественное соединение.

Подключение периферийного устройства

Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:

1. Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
2. Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
3. Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.

Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.

Подготовительные работы

Сначала от кабеля отрезают старый RJ45 с куском провода 1-2 см. Если есть возможность, внимательно осматривают проходящие внутри жилы и записывают их порядок следования. При этом желательно расположить RJ45 защелкой вниз, чтобы потом так же точно действовать с новым коннектором.

Все жилы в кабеле окрашены попарно. Одна имеет сплошной цвет, другая тонкую полоску на белом фоне. Обычно распознать окрас каждой жилы внутри старого разъема RJ45 не представляет сложности. Когда эта работа закончена, срезают 2-3 см изоляции с конца кабеля и обнажают внутренние жилы. В структуре есть капроновая нить. Ее следует удалить.

Как устроен коннектор

Коммутирующий элемент, расположенный на кончике кабеля, получил название коннектора для интернет-кабеля. Конструкция большинства моделей схожа. Пластиковая корпусная часть нередко выполнена в прозрачных тонах. Это дает возможность держать под визуальным контролем процесс монтажа.

С противоположной стороны от контактной группы размещается защелка, надежно фиксирующая коннектор в гнезде сетевой карты. С задней части можно найти проем, позволяющий завести кабель. Немного выше размещается фиксирующая планка, которая выступает наружу. В ходе обжима планка смещается вниз и плотно зажимает внешний изоляционный слой кабеля. Благодаря этому соединение будет надежно зафиксировано.

Внутренняя полость коннектора расходится на 8 цилиндрических каналов. Под один контакт невозможно запихнуть пару проводов. Бронзовые либо латунные контакты расположены соосно с цилиндрическими каналами. В нижней части каждого канала имеется несколько ножевых выступов.

Некоторые модели содержат дополнительную вставку. Приобретая коннекторы, следует купить изолирующие колпачки, защищающие LAN-кабель от опасных перегибов, а защелку от облома. Использование колпачков разного цвета дает возможность не путаться в сложных узлах разветвления сети.

Как проверить качество обжима интернет-кабеля

После того, как обжим кабеля был выполнен, необходимо убедиться, что подсоединение является рабочим. Для этого обычно применяется один из следующих способов.

Первый способ — тестер кабельный

Профессиональные работники используют специальные приборы — LAN-тестеры. Обычно это устройство состоит из двух частей. Это дает возможность одновременно произвести проверку обоих концов сетевого кабеля одновременно. В основном и дополнительных устройствах имеются порты для подключения коннекторов. После подсоединения происходит тестирование использованных проводов.

На устройстве имеются индикаторы, соответствующие каждому из проверяемых проводов. На них будут отображены результаты, полученные в ходе проверки. Если какой-либо контакт обжат некачественно, то это будет легко обнаружено.

Второй вариант — мультиметр

Основной способ контроля дома — использование мультиметра. При проведении проверки его устанавливают на выполнение прозвона или на использования самого небольшого сопротивления (например, 200 Ом). При этом желательно включить звуковую индикацию. Для проверки берут оба интернет штекера сетевого кабеля и кладут их рядом друг с другом. Затем прозванивают каждую пару проводков одного цвета. Если между ними отсутствует электрический контакт, то это будет сразу же обнаружено.

Эта проверка не требует большого количества времени. Важным условием является использование достаточно тонких щупов. Чтобы их получить, необходимо или использовать тонкую проволоку, или подточить обычно используемые щупы.

Если не прозванивается хотя бы одна пара проводов, то придется производить обжим сетевого кабеля еще раз.

Важно! Иногда бывает так, что коннекторы одного кабеля одновременно не находятся в одном помещении. В этом случае также существует возможность провести проверку

Дело в том, что между проводами одного цвета существует электрическая связь. В этом случае рассматривают цветной провод и полосатый той же расцветки. Таким образом один провод можно вставить в предназначенную для него розетку, а во втором измерить сопротивление между каждой из указанных пар. Его величина должна быть примерно равной во всех случаях. Если этого нет, то это означает, что обжатие кабеля было некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант является наиболее простым способом проверки. При этом надо подключить компьютер и проверить наличие связи с интернетом или локальной сетью. Если все работает нормально, то это означает, что кабель был обжат правильно.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
