Как роутер настроить как свитч - подключение в качестве коммутатора

Как правильно настраивать маршрутизатор для работы в качестве свитча

Любая настройка сетевого оборудования начинается с физического подключения к компьютеру с помощью кабеля, поставляющегося в комплекте с роутером. Один его коннектор вставляется в сетевую карту ПК, а второй — в любой из LAN-портов маршрутизатора.

Первый шаг — вход на веб-интерфейс через браузер. IP-адрес устройства для входа указан на коробке, наклейке на корпусе роутера или в его инструкции: 192.168.0.1, 192.168.1.1 и т.д. Разные производители могут устанавливать несовпадающие значения из выделенных для этого диапазонов. IP вводится в адресную строку браузера, а после нажатия Enter появляется запрос авторизации. Логин и пароль «из коробки» — admin/admin, а если пользователь успел поменять эти данные, придется их вспомнить.

Начало настройки — исключение конфликта IP-адресов в будущей локальной сети. Если адрес основного шлюза ( т.е. устройства, непосредственно получающего интернет-сигнал) — 192.168.1.1, данные будущего коммутатора должны отличаться. Поэтому в пункте настройки локальной сети нужно ввести вручную 192.168.1.3, а для всех последующих компьютеров в этой сети при ручной настройке увеличивать последнее значение на 1.

Следующие шаги — настройка пунктов меню:

Отключение Wi-Fi — в режиме свитча эта функция не понадобится. Для этого нужно деактивировать соответствующий переключатель в пункте меню, отвечающем за беспроводную сеть.
Отключение служб DNS и DHCP, ранее использовавшихся для маршрутизации. В меню настройки DNS нужно выбрать «Динамический адрес DNS-сервера», а с пункта «DHCP-сервер» — снять галочку.
Брандмауэр (он же файрвол или межсетевой экран) больше не понадобится, т. к. настройки безопасности остаются активными на основном маршрутизаторе. Отключается в соответствующем пункте меню.
Отключение переадресации портов. Эта функция иногда требуется для онлайн-игр или других приложений, но в режиме коммутатора «проброс» портов не понадобится.

Теперь остается только перезагрузить устройство и подключить его к любому из LAN-портов основного роутера. Это решит проблему нехватки портов для всех приборов.

Wi-Fi-пользователи Mikrotik

Настройка WiFi-роутера Mikrotik проходит практически одинаково для всех моделей роутера этого бренда. Последовательность настройки:

Задать пароль Wi-Fi (по умолчанию он использует шифры WPA и WPA2 auth и AES, можно изменить их позже) для основного Wi-Fi и установить лимит загрузки 1 Мбит / с для гостевого Wi-Fi.
С правой стороны панели можно изменить порт интернет-интерфейсов, тип Address Acquisition и даже изменять MAC-адреса.
Ниже можно изменить локальную сеть настройки: маршрутизаторы IP и Netmask, если нужно запустить DHCP-сервер и диапазон адресов, который он выдаст.
Наконец, можно установить здесь пароль администратора. По умолчанию это WAN-адрес — 192.168.0.149, а маршрутизатор — NAT между этим и подсети 192.168.88.0/24. На самом маршрутизаторе физически нет никакой маркировки. WAN и порты ЛВС являются общепринятым потребительским маршрутизаторам, созданным Linksys, Asus, Tp-link.
Перейти в меню «Мост» и определить один мост с именем bridge-local. На вкладке «Порты» определяем физический порт этого моста. Например, в случае Ethernet-порт номер 2, номер 6, порт SFP и два порта Wi-Fi принадлежат локальному мосту. Номер порта 1 отсутствует, так как это порт WAN в этой конфигурации, а порты 3, 4, 5, 7, 8, 9 и 10 также подключены к мосту.
Перейти на вкладку «Фильтры», видим, что уже есть два правила. Эти два правила отбрасывают все пакеты, которые поступают из wlan2 Wi-Fi-интерфейса (наш гостевой Wi-Fi) и хотят получить доступ к мосту и наоборот.
Гостевой Wi-Fi изолирован от остальной части локальной сети. Пользователи гостевого Wi-Fi по-прежнему получают IP-адрес в подсети 192.168.88.0/24, но они могут получить доступ только к маршрутизатору (и к интернету, поскольку маршрутизатор NAT-ing).
Проверить беспроводные таблицы. Щелкнув Wireless в левом меню, увидим два интерфейса Wi-Fi: Перейти на вкладку «Список доступа», на гостевом интерфейсе Wi-Fi устанавливаем правило: максимальную скорость загрузки гостевого интерфейса Wi-Fi до 1 Мбит.
В некоторых портах, где отсутствует мост настройки в меню «Переключение», на вкладке Switch есть 2 переключателя: сам SOC с 5-кратными портами Fast Ethernet, а другой с 5-гигабитными портами. Порт Ethernet 1 является шлюзом, порт 2 является ведущим портом 3, 4, 5, а порт 6 является ведущим портом 7, 8, 9, 10.
Нажать «Интерфейсы» в меню. Здесь можно изменить, где находится каждый порт, разделить коммутатор на разные сегменты (например, если мы хотим иметь проводные гостевые сети, а не только беспроводные и т. д.).

Обратить внимание, что это все разные интерфейсы, что означает, например, MAC-адрес порта 8 отличается от порта 9: Устанавливаем правила брандмауэра. Firewall доступен под IP -> «Брандмауэр»

На первой вкладке показаны «Правила фильтрации», а на вкладке NAT мы видим, как все маскируется на порт 1, шлюз.

Подсказки и предупреждения

Необходимо обращать внимание на следующие подсказки и предупреждения:

Компьютер необходимо подсоединить к роутеру через LAN-кабель, т. к. при отключении некоторых параметров теряется соединение по Wi-Fi.
Количество LAN-портов должно быть больше двух, иначе подключать роутер в качестве свича бесполезно.
В случае если не удаётся попасть в веб-интерфейс настроек роутера, то нужно сбросить конфигурации оборудования. На корпусе каждого устройства имеется отверстие с надписью «Default». Под ним скрыта кнопка, которая сбрасывает все конфигурации. С помощью скрепки или другого тонкого предмета нажать на кнопку и удерживать несколько секунд. После этого оборудование само перезагрузится с заводскими установками.

Сопряжение маршрутизатора с роутерами и точками доступа

Маршрутизатором может быть главный роутер — современные роутеры содержат до 5 LAN-гнёзд и, как правило, одно WAN-гнездо, в которое заходит 100-мегабитная линия от оптического терминала провайдера. Можно использовать и классический маршрутизатор (без раздачи Wi-Fi) — такие стоят в компьютерных классах школ и вузов или в серверных комнатах предприятий и учреждений. Каждая LAN-линия маршрутизатора имеет роутер или точку доступа, раздающую интернет и ресурсы местной сети по Wi-Fi и/или другим LAN-кабелям.

В основе этой сети лежит древовидная структура, уже знакомая вам по настройкам главных роутеров в сетях, объединяющих одни роутеры. Работа маршрутизатора настраивается аналогично — воспользуйтесь приведёнными выше инструкциями.

С использованием промышленных и самодельных остронаправленных антенн (частота 2,4/5,5 ГГц) интересно организовать доступ к интернету, скажем, в дачном посёлке с видом на «многоэтажки» ближайшего города, без необходимости тащить оптоволокно от ближайшего узла связи. В общем, тут безграничное поле для экспериментов.

И на роутерах, и на ПК настройка последующих устройств — это ввод IP-адресов вручную или назначение их автополучения от предыдущего устройства, исходя из топологии сети.

В качестве оконечных устройств могут быть как роутеры, так и компьютеры

Сетевая карта ПК с двумя LAN-разъёмами работает как простейший маршрутизатор.

Настройка маршрутизатора с другими устройствами

Для примера взят маршрутизатор TP-Link с точкой доступа — обычный роутер с несколькими LAN-выходами, одним WAN-входом и точкой доступа Wi-Fi, временно отключённой для упрощения настройки. Есть тариф со скоростью 100 Мбит/с, без услуги «Статический IP».

Сделайте следующее.

Убедитесь, что у вас есть доступ в интернет без маршрутизатора.
Отключите питание на маршрутизаторе, затем на оптическом/ADSL-модеме и на ПК.
Подключите кабель модема к входу WAN на маршрутизаторе, а вход LAN на ПК — к одному из выходов LAN маршрутизатора.
Включите питание устройств в той же последовательности.
С любого браузера перейдите по адресу 192.168.1.1 и авторизуйтесь.
Дайте команду «Сеть — WAN».
В строке типа подключения WAN выберите динамический IP, нажмите кнопку «Сохранить» (она появится, если маршрутизатор получает отклик от модема).
Подождите несколько минут и проверьте статус WAN на странице «Состояние».
Если маршрутизатору присвоен реальный IP, то соединение с модемом работает. При совпадении IP-адресов маршрутизатора и модема смените IP маршрутизатора, например, на 192.168.2.1. Для этого перейдите на уже знакомую страницу настройки LAN.
Перезапустите все устройства в том же порядке.

Всё! Сеть работает, интернет есть. Настройки маршрутизаторов без Wi-Fi, с десятками LAN-выходов и несколькими входами WAN схожи.

Как настроить роутеры TP-Link и D-Link в режиме моста

Сопряжение двух и более роутеров — задача, которую выполнить по силам каждому, кто имеет хоть какое-то представление о локальных сетях и интернете. Если прямой доступ к запрашиваемому роутеру затруднён, выручит его настройка через другой роутер.

Как использовать роутер как свитч: что необходимо отключить и какие настройки выбрать

Роутер — оборудование, которое подключается к интернету и раздаёт его другим устройствам. В зависимости от используемой модели, подключение осуществляется через WAN порт (оптоволоконное соединение) или через ADSL (телефонная линия). Раздача интернета происходит по LAN-кабелю либо через сеть Wi-Fi.

Чтобы соединить больше 2 компьютеров в локальную сеть нужно установить коммутируемое устройство — свитч.

Такое оборудование всегда можно приобрести, однако если имеется маршрутизатор, который не используется для подключения к интернету, то возможно использовать роутер как свитч.

В случае, если на сетевом оборудовании все порты заняты, то роутер можно использовать для создания дополнительных портов.

Настройка роутера для работы в качестве свича

Необходимо получить параметры входа, а именно адрес, логин и пароль панели управления. Эти данные можно получить несколькими способами:

В прилагаемом руководстве к оборудованию,
На нижней или на боковой панели самого устройства,
Исходя из модели оборудования найти параметры в интернете.

После получения параметров, открыть браузер и в адресную строку ввести IP-адрес устройства.

Важно! IP-адрес компьютера должен совпадать с адресом устройства за исключением цифр идущих после последней точки. Также можно настроить на автоматическое определение IP

В открывшейся форме авторизации ввести логин и пароль.

Изменить режим на «шлюз» или «свитч»

Если в веб-интерфейсе настроек присутствует выбор режима работы устройства, то в этом пункте установить режим на «шлюз» или «свитч».

После выполнения всех настроек сохранить и перезагрузить маршрутизатор.

Подсказки и предупреждения

Zyxel Keenetic модели Giga II: как подключить и настроить

Необходимо обращать внимание на следующие подсказки и предупреждения:

Компьютер необходимо подсоединить к роутеру через LAN-кабель, т. к. при отключении некоторых параметров теряется соединение по Wi-Fi.
Количество LAN-портов должно быть больше двух, иначе подключать роутер в качестве свича бесполезно.
В случае если не удаётся попасть в веб-интерфейс настроек роутера, то нужно сбросить конфигурации оборудования. На корпусе каждого устройства имеется отверстие с надписью «Default». Под ним скрыта кнопка, которая сбрасывает все конфигурации. С помощью скрепки или другого тонкого предмета нажать на кнопку и удерживать несколько секунд. После этого оборудование само перезагрузится с заводскими установками.

Способы соединения свитча с роутером для раздачи интернета

Обзор роутера от Zyxel модели Keenetic start

Возникают ситуации, когда встаёт вопрос, как подключить свитч к роутеру для раздачи интернета.

Это бывает нужно, когда имеется большое количество компьютеров, или несколько устройств находятся в одной комнате, но далеко от маршрутизатора.

Схема использования вместе роутера и свитча позволяет произвести подключение к интернету большего числа пользователей, а также избавляет от необходимости прокладки большого количество кабелей на далёкое расстояние. Установка каких-либо драйверов не требуется.

Сетевые оборудования подключаются между собой LAN-кабелем.

Сетевой коммутатор разделяют на несколько типов: управляемые и неуправляемые.

В случае с неуправляемыми коммутаторами (другое название хаб), подключения свичей к роутерам осуществляются LAN-кабелем между свободными портами. Больше ничего не требуется и можно раздавать интернет.

У управляемых маршрутизаторов имеется свой IP-адрес и другие несовместимые настройки. Как подключить switch к управляемым роутерам:

Необходимо открыть веб-интерфейс настроек свитча

Окно с настройками также открывается в браузере на компьютере, который соединён с устройством. Подключаться к панели управления необходимо, используя параметры, которые можно найти на задней панели устройства (IP-адрес, логин и пароль).

Параметры

Параметры IP-адреса:

Здесь необходимо отключить получение назначаемого IP-адреса в пункте «DHCP Settings».
Выбрать свободный IP-адрес.
Маска сети должна совпадать с маской на роутере.
В поле шлюз указывается IP-адрес роутера.

Таким образом, роутер при необходимости можно использовать не только как устройство, раздающее интернет, но и подключать как дополнительное сетевое оборудование и использовать как самостоятельный свич.

Как выключить WiFi через настройки роутера

Если аппаратно отключить Вай-Фай можно не на каждом роутере, то программно это можно сделать практически на любой модели. Для этого надо зайти в веб-интерфейс устройства, используя его адрес, который можно посмотреть на наклейке, расположенной на нижней части корпуса. Обычно это IP-адрес 192.168.1.1 или 192.168.0.1.
После авторизации, откройте раздел настроек, отвечающий за работу WiFi.

Обычно на страничке с базовыми параметрами беспроводной сети есть переключатель, позволяющий отключить раздачу WiFi. Он может быть выполнен в виде ползунка, как в моём примере, либо в виде выпадающего списка, либо в виде круглых чекбоксов «Enable»(Включить) и «Disable» (Выключить). Соответственно, для того, чтобы выключить Вай-Фай, сдвигаем ползунок в положение «Отключено» и сохраняем настройки. Вот и всё!
Чтобы включить беспроводную сеть на маршрутизаторе вновь — снова откройте параметры WiFi и сдвиньте ползунок в значение «Включить».

Примечание: Если у Вас двухдиапазонный роутер, то в этом случае обычно необходимо отключить WiFi в обоих диапазонах — 2.4 ГГц и 5 ГГц соответственно.

На более дорогих и продвинутых моделях роутеров есть возможность настроить контроль доступа к беспроводной сети, благодаря которому можно отключить доступ к WiFi для некоторых устройств не выключая всю беспроводную сеть. В англоязычных прошивках этот пункт обычно называется Wireless MAC Filtering.

В этом случае обычно достаточно активировать Черный список (Blacklist) и внести в него мак-адрес одного или нескольких устройств, которые не смогут после этого подключиться к Вай-Фай — роутер будет их попросту отбрасывать.

Часто задаваемые вопросы по теме статьи (FAQ)

Подходит ли Микротик для домашнего использования?

Я считаю, что Микротик стоит использовать только тем, кто может его самостоятельно настроить. Если вы не системный администратор, не разбираетесь в сетевых технологиях, лучше поставить какой-то роутер попроще. Я сталкивался с ситуациями, когда пользователь обращается к провайдеру с проблемами доступа в интернет. И когда он говорит провайдеру, что у него устройство Микротик, тех. поддержка провайдера отвечает, что мы не можем помочь с таким устройством. Разбирайтесь сами.

Какую ветку прошивки вы рекомендуете использовать?

Если вас не интересуют нововведения, которые появляются в новых версиях прошивки, я рекомендую использовать ветку long-term. Это самая стабильная версия, куда оперативно вносятся все обновления безопасности.

Можно ли запитать устройства Mikrotik через стандартный poe адаптер 802.3af?

Нет, у Mikrotik свой стандарт poe адаптеров, которые подходят только для устройств этой же фирмы. Он отличается от промышленного стандарта 802.3af, поэтому необходимо приобретать фирменные poe адаптеры Mikrotik.

Из-за чего часто возникают проблемы со связью у устройств компании Apple и роутеров Mikrotik?

Корень проблемы подключения apple устройств, в частности iphone, к микротикам кроется в механизме обновления dhcp leases в режиме сна. Когда iphone или другое устройство apple «засыпает», оно не может корректно обновить dhcp аренду, поэтому при выходе из режима сна wifi сеть бывает недоступна. Частичное решение этой проблемы — делать большой интервал обновления dhcp аренды — несколько часов или суток.

Настройка роутера для работы в качестве свича

В прилагаемом руководстве к оборудованию,
На нижней или на боковой панели самого устройства,
Исходя из модели оборудования найти параметры в интернете.

После получения параметров, открыть браузер и в адресную строку ввести IP-адрес устройства.

В открывшейся форме авторизации ввести логин и пароль.

Как сделать из роутера свитч

Использовать коммутатор как роутер у вас не получится, так как коммутатор не может выполнять маршрутизацию между разными сетями. Роутер осуществляет подключение к интернету через WAN порт и организует LAN сеть, которая состоит из сети Ethernet и беспроводной сети Wi-Fi. В LAN сети он и осуществляет функции свитча – коммутирует пакеты между портами.

Обычно LAN портов у роутера не так много. Для наших целей нужно более двух LAN портов. Потому что, если их только два, то использовать его можно только в качестве удлинителя Ethernet.

Чтобы сделать из роутера свитч, его необходимо настроить соответствующим образом:

Отключить DHCP сервер
Отключить Wi-Fi
Настроить ему IP адрес
Отключить динамический DNS
Проверить настройки WAN
Отключить настройки безопасности
Отключить DMZ

Вообще, лучше отключать весь не используемый функционал. Это увеличивает производительность и предотвращает возможные сбои.

Рассмотрим все это.

Отключение DHCP сервера

В качестве DHCP сервера будем использовать основной роутер, а на настраиваемом его отключим. Можно, конечно, и вообще отказаться от DHCP и за каждым устройством закрепить свой статический IP.

При использовании DHCP на некоторых маршрутизаторах есть возможность закреплять IP адреса, которые раздает сервер за оборудованием по MAC адресам.

Здесь в качестве примера приведен маршрутизатор TP-Link. В настройках DHCP сервера выбирается «Отключить».

После этого следует нажать на кнопку «Сохранить».

Отключение Wi-Fi

Сеть Wi-Fi нам не понадобится, поэтому ее отключаем.

Выбираем «Настройки беспроводного режима» и снимаем галку в пункте «Включить беспроводное вещание роутера».

После этого сохраняем изменения с помощью кнопки «Сохранить».

Настройка IP

Заходим в настройки локальной сети. Здесь нам надо сделать следующие настройки:

IP-адрес – выбираем свободный, не из диапазона адресов DHCP сервера, если он включен.
Маска подсети – задаем маску подсети, она должна быть такая же как и на основном роутере.

Настройка динамического DNS

Надо убедиться, что DDNS не запущен. Для этого заходим в параметры динамического DNS и проверяем, что убрана галочка «Включить DDNS».

Если это не так, то отключаем динамический DNS и сохраняем.

Настройка WAN

Тут можно ничего не менять, так как линка на WAN порту не будет. У всех пакетов, которые будет получать свитч, сделанный из роутера, будет локальный MAC адрес назначения. Выставить на WAN интерфейсе тот же IP-адрес, что и на LAN интерфейсе или настроить одинаковые подсети не даст устройство. Оно откажется применять неправильные настройки. Поэтому, тут ставим IP адрес из другой подсети и сохраняем.

Настройки безопасности

Нужно отключить межсетевой экран (в англоязычном интерфейсе FireWall).

В данном случае выбираем «Выключить» в пункте «Межсетевой экран SPI».

Отключение DMZ

Проверьте, что DMZ отключен. В настройках TP-Link отключение находится в пункте переадресации.

После того как были проведены все эти операции, следует перезагрузить маршрутизатор.

Перезагрузку лучше делать программно (через веб браузер), но можно и аппаратно (отключив питание), после сохранения всех необходимых настроек.

Теперь устройство можно использовать в качестве коммутатора.

Подсказки и предупреждения

Необходимо обращать внимание на следующие подсказки и предупреждения:

Компьютер необходимо подсоединить к роутеру через LAN-кабель, т. к. при отключении некоторых параметров теряется соединение по Wi-Fi.
Количество LAN-портов должно быть больше двух, иначе подключать роутер в качестве свича бесполезно.
В случае если не удаётся попасть в веб-интерфейс настроек роутера, то нужно сбросить конфигурации оборудования. На корпусе каждого устройства имеется отверстие с надписью «Default». Под ним скрыта кнопка, которая сбрасывает все конфигурации. С помощью скрепки или другого тонкого предмета нажать на кнопку и удерживать несколько секунд. После этого оборудование само перезагрузится с заводскими установками.

Сетевой коммутатор

У большинства маршрутизаторов имеется не больше шести Ethernet‑портов. И даже меньше, учитывая рост популярности беспроводных технологий. Однако такого количества для подключения всей домашней техники часто недостаточно.

Устройства мониторинга бытовой техники, ТВ‑декодеры с функциональностью Smart TV, игровые приставки могут не иметь беспроводного интерфейса — им нужно подключение по LAN‑кабелю. И даже если все ваши гаджеты оснащены Wi‑Fi, всё равно иногда выгоднее подсоединять их через провод: скорость будет больше, а связь стабильнее.

Поэтому, если у вас заканчиваются Ethernet‑порты, вы можете потратиться и купить сетевой коммутатор. Или использовать в качестве такового свой старый роутер. Просто подключите старый маршрутизатор к одному из портов LAN вашего основного роутера, а затем выключите на старом устройстве DHCP и Wi‑Fi, и оно превратится в импровизированный коммутатор.

Способы соединения свитча с роутером для раздачи интернета

Возникают ситуации, когда встаёт вопрос, как подключить свитч к роутеру для раздачи интернета. Это бывает нужно, когда имеется большое количество компьютеров, или несколько устройств находятся в одной комнате, но далеко от маршрутизатора. Схема использования вместе роутера и свитча позволяет произвести подключение к интернету большего числа пользователей, а также избавляет от необходимости прокладки большого количество кабелей на далёкое расстояние. Установка каких-либо драйверов не требуется.

Сетевые оборудования подключаются между собой LAN-кабелем.

Сетевой коммутатор разделяют на несколько типов: управляемые и неуправляемые.

Необходимо открыть веб-интерфейс настроек свитча

Параметры

Здесь необходимо отключить получение назначаемого IP-адреса в пункте «DHCP Settings».
Выбрать свободный IP-адрес.
Маска сети должна совпадать с маской на роутере.
В поле шлюз указывается IP-адрес роутера.

AllaDimm › Блог › Беспроводной Switch или деградация роутера.

Мы живем в мире полном чудес. Вот, к примеру, зашел я в «Седьмой континент», вискарика к новогоднему столу прикупить. Смотрю на витрину – Johnie Walker Red Label 0.375л – 790 рубликов (2107 руб/литр), он же 0.5л – 1040 рублей (2080 руб/литр). Пока никаких чудес – продукта больше, цена ниже, пусть и совсем чуть-чуть. Все как у людей.

Витрина, как водится на замке – зову сотрудника, на предмет изъятия особо ценного алкоголя.– Дай-ка мне, мил человек, пол-литра вискарика – говорю.А он мне в ответ:– Зачем деньги зря тратишь? Вон подарочный набор за 890 возьми – бутылка ред лейбла 0.7л (1271 руб/литр) и пара фирменных стакашков в красивой упаковке.

Настройка свитча

Коммутатор следует подключить напрямую к компьютеру с помощью Ethernet кабеля и зайти в его настройки через веб браузер. Для этого, возможно потребуется перенастроить сетевое подключение компьютера.

Для подключения по умолчанию обычно используются:

IP адрес 192.168.0.1
логин admin
пароль admin.

Эту информацию отображают на корпусе прибора. Скорее всего, она на наклейке с тыльной стороны устройства.

Если свитч был перенастроен, и Вы не знаете его точных настроек, то его можно сбросить к заводским настройкам. Сброс осуществляется аналогично сбросу роутера.

Устанавливаем статический IP адрес компьютеру из той же подсети, что и у коммутатора. IP адреса должны отличаться.

После подключения к коммутатору через веб интерфейс следует выполнить следующие действия.

Проверить, что отключен DHCP сервер

Эта функция редко присутствует у коммутаторов, но, если она есть, то надо проверить, что сервер отключен. Если этого не предусмотреть, то при наличии DHCP сервера на роутере, у разных узлов сети могут оказаться одинаковые адреса. Это приведет, к сбоям, которые если не сразу, но возникнут. И будет не понятно, почему все не работает.

Настройка IP адреса

Для задания этих настроек свитчу, заходим в соответствующий пункт. На изображении настройка коммутатора TP-Link с англоязычным интерфейсом.

Здесь в пункте «System» подпункт «Port Settings».

Теперь о этих настройках подробнее:

DHCP Settings. Получение IP адреса от DHCP сервера отключаем (Disable).
IP Address. Выбираем свободный IP адрес в локальной сети. Если на роутере включен DHCP сервер, то следует выбрать IP адрес, не входящий в диапазон раздаваемых им адресов (пулл).
Subnet Mask. Маску подсети задаем такую же, как и на роутере.
Default Gateway. Шлюз по умолчанию – сюда прописываем IP адрес роутера.

После этого жмем кнопку применения настроек (Apply).

Восстанавливаем сетевые настройки компьютера. Подключаем роутер через свитч с помощью патч-корда: соединяем их LAN порты.

Вопрос как подключить свитч к роутеру, довольно актуален для многих компаний, имеющих локально-сетевую инфраструктуру. Процедура не вызывает значительных трудностей у системных инженеров, оперативно проводящих её собственными силами. Как же быть людям, в штате которых нет профессиональных IT-специалистов.

Как подключить свитч к роутеру

Настройка wifi точки доступа в mikrotik

Наш роутер почти готов к работе. Осталось только настроить wi fi точку доступа и можно про него забывать :). Настройка wifi в микротике заслуживает отдельной статьи. Там очень много нюансов и возможностей. Мы сейчас сделаем самую простую настройку, которая подойдет и полностью удовлетворит потребности домашнего wifi роутера. А для более глубоких познаний можно будет воспользоваться отдельным материалом на эту тему.

Первым делом активируем беспроводной интерфейс. По-умолчанию он выключен. Идем в раздел Wireless, выбираем wlan1 и жмем синюю галочку.

Интерфейс из серого станет светлым. Переходим на вкладку Security profiles, два раза жмем мышкой на строчку с профилем default. В поле Mode выбираем dynamic keys. Ставим галочки напротив WPA PSK и WPA2 PSK и aes ccm. В поля WPA Pre-Shared Key и WPA2 Pre-Shares Key вводим пароль от будущей беспроводной сети. Я рекомендую использовать длинный пароль (не меньше 12-ти символов) с цифрами и спецсимволами. Да, вводить не очень удобно, но после того, как я сам без проблем брутил хэши простых паролей, я убедился, что лучше поставить сложный пароль, если не хочешь, чтобы к твоему wifi кто-то подключался.

Сохраняем настройки. Возвращаемся на вкладку Interfaces и два раза жмем на wlan1, открываются настройки wifi интерфейса микротика. Переходим на вкладку Wireless. Выставляем настройки как у меня на скриншоте.

Обращаю внимание на следующие настройки:

SSID — имя вашей беспроводной сети. Пишите то, что хочется.
Frequency — частота, соответствующая одному из 12-ти каналов. Самое первое значение это первый канал и так далее. Тут рекомендуется выбрать тот канал, который в вашем конкретном случае менее всего занят другими точками доступа. Если вы не знаете что это за каналы и как их проверить, то не обращайте внимания, может выбрать любое значение из списка.

Сохраняете настройки, нажимая ОК. Все, wifi точка доступа на mikrotik настроена, можно проверять. Запускаете любое устройство, ищете вашу сеть, вводите пароль доступа и проверяете интернет. Все должно работать.

На этом основная настройка микротика закончена, но я рекомендую выполнить еще несколько настроек для удобства и безопасности.

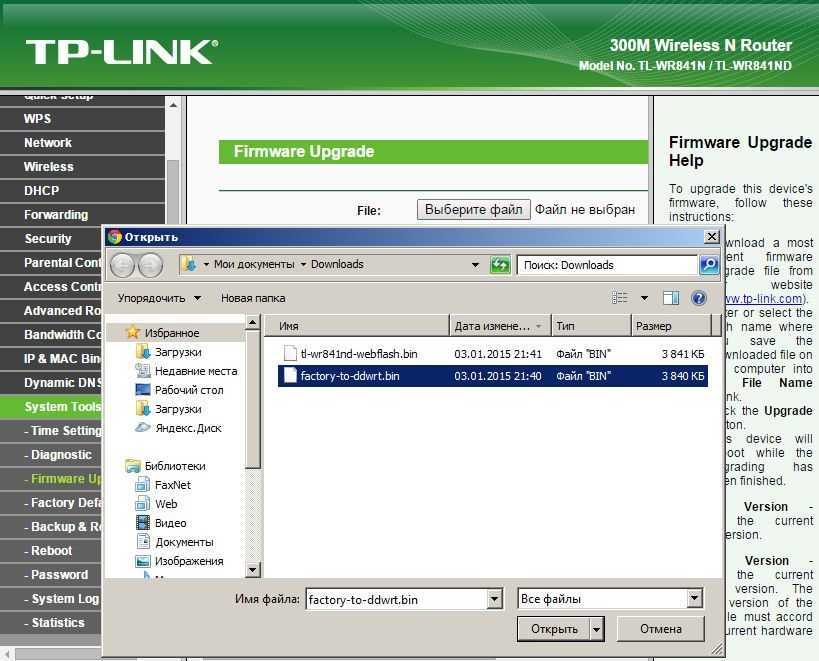

Что такое DD-WRT и каковы его основные характеристики?

DD-WRT — это прошивка что позволяет нам улучшить характеристики нашего роутера, хотя должно быть ясно, что это можно сделать только на определенных устройствах Wi-Fi, потому что не у всех есть один compatibilité Достаточно по вине производителя, а принудительная установка может полностью вывести маршрутизатор из строя.

Этот тип программного обеспечения позволяет нам расширять несколько способов (стабильность сети, информация о подключении, полный мониторинг…) возможности нашего роутера. Он основан на бесплатном программном обеспечении Линукс/ГНУ , поэтому мы понимаем, что это бесплатно и Open Source , что позволяет нам изменять их и при желании перезаписывать коды.
