Как проложить сетевые кабеля в своём доме (почти) как профессионал

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Создание бижутерии

Бижутерия — это тот товар, который позволяет многим женщинам не только отлично самовыражаться, но и зарабатывать. Бесконечное число комбинаций материалов и творческий подход к делу в комплексе дают украшения, которые продаются с наценкой в 200-300%, хотя некоторые предприниматели доводят ее и до 1000%.

Для реализации изделий собственной работы с нуля рекомендуется использовать популярные социальные сети, а также создать профиль на сайтах по продаже изделий ручной работы вроде Etsy, “Ярмарка мастеров” и прочих. Также можно торговать через упомянутые выше маркетплейсы

Действительность сейчас такова, что способов продвижения существует множество, поэтому главное, на чем должны быть сосредоточено ваше внимание — оригинальность и неповторимость самого продукта.

Желательно четко определиться с идеей бизнеса своими руками, которая по душе и реализовать свое дело именно в ней. Это может быть плетение из проволок и нитей, создание изделий из кожи, резьба по кости и дереву, бисероплетение, сутажная вышивка и многое другое. В выборе идеи не стоит ограничиваться какими-либо шаблонами. Пример для вдохновения — британский дизайнер Джереми Мей, который создает ювелирные украшения из старых книг.

Способы обжима интернет кабеля

Ознакомившись с перечнем инструментов, необходимо разобраться со способами обжима. Есть два основных метода обжимки витой пары, которыми пользуются при проведении интернета.

Прямой

Прямой способ — используется чаще всего при обжимании кабелей

Данный способ применяется если обжатый кабель будет подключаться к персональному компьютеру. В данном случае должна соблюдаться следующая последовательность проводов:

• Оранжевый и белый.
• Оранжевый.
• Зеленый и белый.
• Зеленый.

При использовании такого метода четыре контакта останутся незадействованными. Из-за этого может ограничиваться скорость передачи данных. Если нужно обеспечить высокоскоростное подключение к сети, необходимо задействовать все восемь контактов. При этом цвета должны располагаться в таком порядке:

1. Оранжевый с белым.
2. Оранжевый.
3. Зеленый с белым.
4. Синий.
5. Синий с белым.
6. Зеленый.
7. Коричневый с белым.
8. Коричневый.

Если не соблюдать порядок расположения контактов, кабель работать не будет.

Кроссовый

Кроссовый метод — применяется не так часто, как прямой

Такой способ обжимания используется для небольших скоростей передачи данных. От предыдущего метода кроссовый отличается размещением проводов. В этом случае цвета располагаются в совершенно другом порядке:

1. Зеленый с белым.
2. Зеленый.
3. Оранжевый с белым.
4. Синий.
5. Синий с белым.
6. Оранжевый.
7. Коричневый с белым.
8. Коричневый.

Изменять порядок размещения проводов нельзя.

Слаботочный щиток для роутера

Сейчас набирает популярность компоновка слаботочной техники внутри специальных щитков. Это делается для удобства доступа, безопасности и эстетического вида. В новостройках все чаще встречаются уже готовые щитки для слаботочных устройств, таких как домофон, сигнализация, видеонаблюдение, сетевое оборудование и прочих.

Если щиток квартирной СКС утоплен в стене, это будет препятствовать распространению сигнала роутера, установленного внутри такого щитка. Поэтому в таких случаях беспроводное оборудование выносят на стену за пределы щитка. Лучшим вариантом в данном случае будет пластиковый настенный шкаф для роутера с вентиляцией, который можно установить в любом удобном месте.

Как ввести в дом?

Существует несколько способов, с помощью которых можно ввести в здание проложенные под землей кабеля. При этом проводить их просто через фундамент недопустимо. Есть несколько методов:

Если в доме есть подвал на ленточном фундаменте необходимо сделать дырку, в которую будет замурован кусок металлической трубы. При этом края трубы должны слегка выступать над уровнем фундамента. В данную трубу будут проведены кабеля, а оставшееся пространство требуется герметизировать. Установка изогнутой металлической трубы, сквозь которую будут проводиться кабеля. Это необходимо сделать в том месте, где проложенный под землей кабель подходит к дому. На необходимой высоте провести провода в дом через стену

Особое внимание следует обратить на радиус изгиба – изгибы под углом в 90 градусов являются недопустимыми. В случае свайного фундамента этот процесс значительно упрощается

Так, траншею следует тянуть к месту ввода, а в полу дома требуется сделать небольшое отверстие, с помощью которого и будет введена питающая линия. С мелкозаглубленным фундаментом понадобится проводить трассу под ним

Для этого следует проложить металлическую трубу, в которой будет проведен кабель.

Прокладка кабеля под землей – очень ответственная и непростая задача, в которой важно обратить внимание на множество мелочей, при этом не повредить изоляцию, так как в таком случае весь процесс придется переделывать с нуля

Подключение кабеля

Приобретать специальные инструменты для зачистки провода нецелесообразно. Можно обойтись плоской отверткой. Нужно приобрести специальные зажимы для жил кабеля. С провода нужно снять общую для всех жил изоляцию. Делать это нужно аккуратно, чтобы не повредить жилы.

Далее провод для интернета расправляют. Каждую жилу укладывают при помощи плоской отвертки в соответствующий отдел зажимов. Общий провод при этом должен оставаться неподвижным. Нужно придерживаться последовательности цветов для выбранного типа схемы. После этого зажим защелкивается. Его можно подвести в соответствующее гнездо устройства.

Рассмотрев, как выполняется прокладка интернет-кабеля, можно выполнить эту процедуру самостоятельно.

Всем привет! В статье мы затронем достаточно щепетильную, а самое главное интересную тему прокладки интернет кабеля, дома, в квартире или на даче. Если ты читаешь эту статью, то скорее всего ты хочешь сделать всё по грамотному, а не так, чтобы провода свисали с уголков дверей как лианы.

Наш портал в основном специализируется именно на объяснении беспроводной технологии Wi-Fi. И как вы понимаете, мы знаем почти все минусы беспроводной сети. Поэтому если есть возможно то стоит задуматься о кабельном подключении. Нужно понимать, что радиоволна — это очень непостоянная вещь, которая будет хуже или лучше в некоторых частях дома или квартиры.

Если говорить про большой многоэтажный дом – то проблема только возрастает. Стены, зеркала, стальные балки и прутья – всё это будет сильно ухудшать сигнал. Для телефонов и смартфонов — это может быть и приемлемо. Но, например для подключения того же телевизора или стационарного компьютера – может быть критичным.

Особенно для тех, кто играет в онлайн игры. Если радиоволна будет тушиться, а сигнал будет слабым, то скорость интернета будет падать, а пинг в игре расти. Так что именно компьютеры и телевизоры нужно подключать на прямую. Надеюсь, теперь вы понимаете, что Wi-Fi — это конечно хорошо, но кабельное подключение лучше.

Далее статья будет разбита на два блока, где я буду давать советы по поводу проводки интернета в квартире или частном доме. В первой части будут советы для тех, кто решил проложить провод до капитального ремонта. Вторая часть будет предназначена для людей, который сейчас хотят проложить кабель, так, чтобы его было максимально не видно.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Итак, изображенная выше типовая схема электропроводки для жилого здания включает в себя такие элементы (начиная от ввода кабеля):

• вводной автоматический выключатель номиналом 25 ампер;
• электрический счетчик (желательно – многотарифный);
• устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
• дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
• автоматические выключатели номиналом 10 А на освещение (количество зависит от числа линий к светильникам);
• электромонтажный шкаф, снабженный нулевой и заземляющей шиной, а также DIN-рейками для крепления автоматов и УЗО:
• кабельные линии с распределительными коробками, ведущие к розеткам для подключения бытовой техники и осветительным приборам.

Функциональное назначение перечисленных элементов следующее. Автоматические выключатели защищают ветви или систему в целом от короткого замыкания, УЗО предохраняет вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Чтобы уберечь домашние электроприборы от перепадов напряжения, можете дополнить схему защитным реле, устанавливаемым после главного УЗО, как об этом рассказывает мастер на видео:

Чтобы сделать полную схему электрификации, нужно от руки начертить план дома и разместить на нем осветительные приборы с розетками. Укажите местонахождение электрощита и раскиньте от него проводку вдоль стен, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (называется – однолинейная схема). Пример такого эскиза изображен на картинке.

Основные правила прокладки интернет-кабеля в квартире

Что делают владельцы квартир, приступая к ремонту нового жилья? Обеспечивают квартиру интернетом! Обращаются к провайдеру и потом думают, куда и как лучше провести интернет-кабель. Сайт RMNT решил разобраться, какие же основные правила прокладки интернет-кабеля существуют.

Первое, что мы настоятельно советуем вам сделать — проложить кабель-канал диаметром минимум 2,5 сантиметра с лестничной площадки в квартиру. Очень многие владельцы, желая обеспечить себя бесперебойным интернетом, обращаются сразу к двум, а то и трём-четырём местным провайдерам. И представьте себе, что каждый из них будет сверлить вашу стену, чтобы протянуть свой кабель внутрь квартиры. А ведь в ваше жильё, возможно, будет заходить ещё кабель для телевидения и городского телефона! Пусть будет один кабель-канал, чтобы все провода заходили в квартиру в одном месте, без лишних дыр в стене.

«Зачем мне вообще тянуть сетевой кабель (витую пару) по всей квартире»? — спросите вы. Поставлю мощный роутер в прихожей, там, где провайдер ввёл кабель в дом и всё, Wi-Fi обеспечен! И никаких забот. Да, роутер вам не помешает в любом случае, чтобы пользоваться интернетом в смартфоне. Но, если квартира большая, стены железобетонные, есть помехи от Wi-Fi соседей — возникнут проблемы.

Как вариант, можно создать сеть из двух-трёх роутеров, установленных в разных местах квартиры. Но к ним, опять-таки, придётся тянуть интернет-кабель, если нет функции «моста», ретранслятора. Кроме того, проводной интернет всё равно надёжней и быстрее беспроводного, доказано опытом многочисленных пользователей.

Поэтому, точно определитесь, где у вас в квартире будут стоять компьютер и ноутбук. Не исключено, что у вас их несколько — у каждого члена семьи. Выбирайте оптимальное место, чтобы протянуть интернет-кабель (витую пару) куда нужно. Если капитальный ремонт в квартире пока не планируется, то спрятать кабель можно под плинтусом или за потолочным пространством. Именно так часто поступают в офисах.

Если же вы всё равно делаете капитальный ремонт, то проложить интернет-кабель целесообразно в штробах по стенам или под стяжкой пола. При этом обязательно нужно руководствоваться следующими правилами:

1. Никогда не размещайте сетевые, телефонные, антенные и другие слаботочные кабели в одной штробе, параллельно с силовыми линиями на 220 Вольт! Это недопустимо! Если уж так получилось, что другой возможности нет, слаботочные кабели могут пересекаться с силовыми под прямым углом. Но и такой ситуации лучше избегать. Расстояние между кабелем проводки электроснабжения и слаботочной витой парой должно быть как минимум в 20 сантиметров, это норма, которой следует обязательно придерживаться.

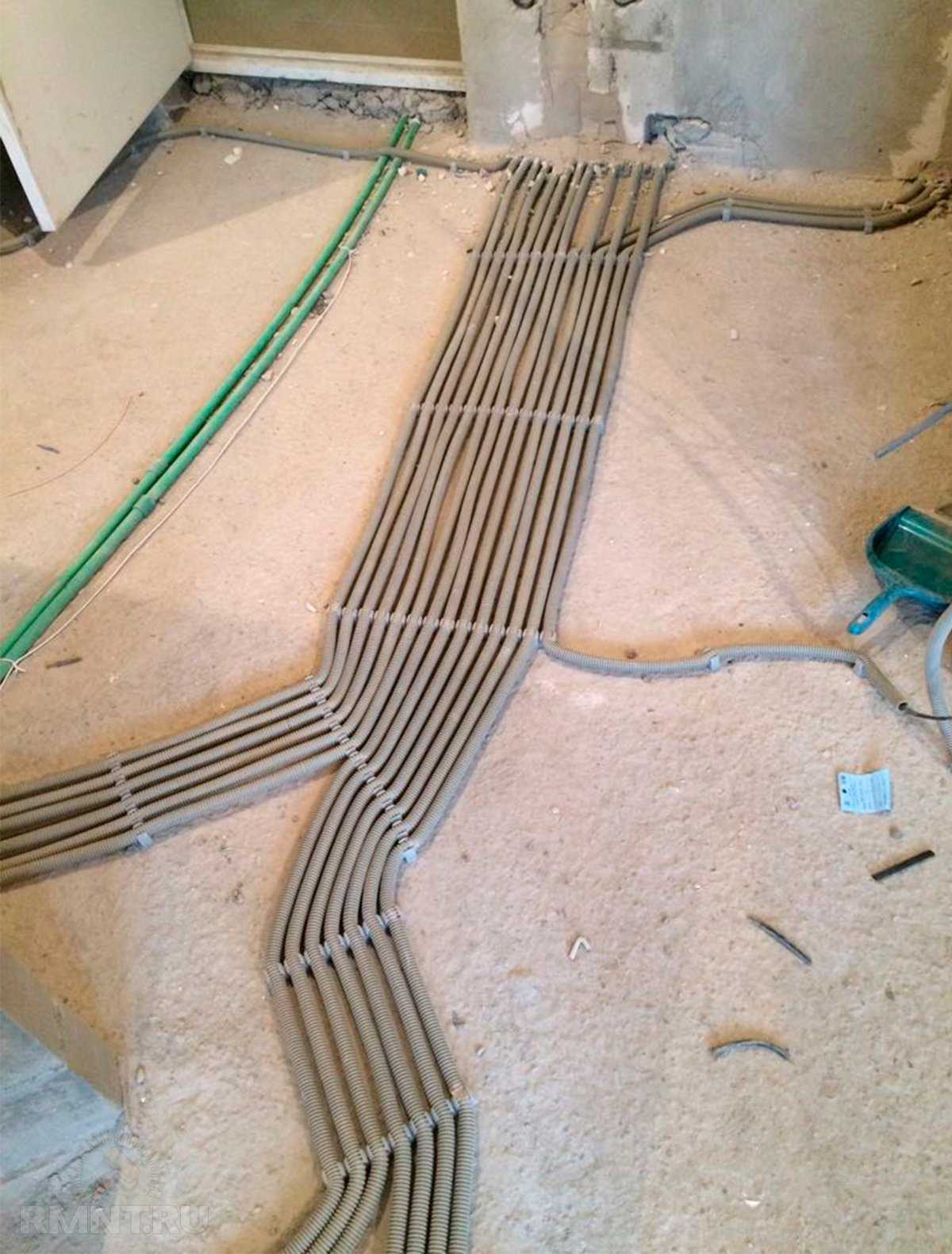

2. Под штукатурку и стяжку интернет-кабель рекомендуется укладывать в гофро-трубу, чтобы обеспечить изоляцию и избежать сильного изгиба, напряжения.
3. Максимальная длина интернет-кабеля от одной точки до другой — 80 метров. Учитывайте этот момент, выбирая место для домашнего компьютера.
4. Необходимо избегать заламывания кабеля и его чрезмерного перегиба. Если вам нужно повернуть витую пару, завести её в комнату из коридора, радиус изгиба должен быть минимум в 8-мь внешних диаметров кабеля.
5. Точки фиксации кабеля в штробах должны находиться на расстоянии порядка 50 сантиметров.
6. Фиксируется кабель хомутами, скобами, другим накидными фиксаторами.
7. Обжим сетевого кабеля всегда проводится только специальными инструментами.

Важно! Всегда приобретайте интернет-кабель, витую пару соответствующего качества, стандарта UTR5. Не знаете, что выбрать — проконсультируйтесь у специалистов, представителей своего провайдера

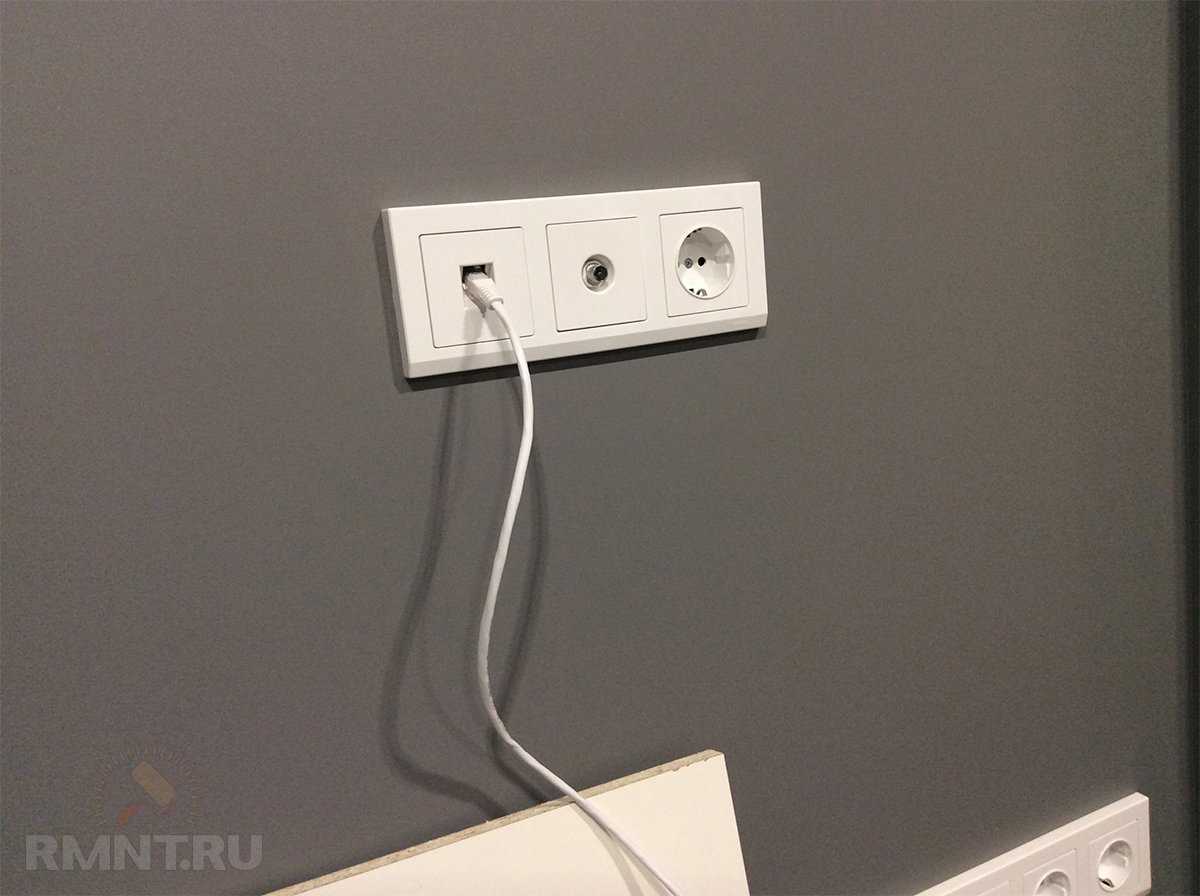

Когда интернет-кабель уже проложен, его нужно присоединить к сетевой розетке или разъёмам. Обязательно оставьте небольшой запас длины кабеля, чтобы спокойно присоединить его. Установочные коробки будут такими же, как и для обычных розеток и выключателей, о которых портал Rmnt.ru подробно писал. Здесь уже допускается расположение интернет-розетки рядом с силовой, их даже объединяют в одну группу установочных коробок с общей рамкой.

В целом, прокладка интернет-кабеля не сложнее обычной разводки электричества по квартире. А если сами справиться вы не можете, обращайтесь к специалистам.

Подключение кабеля UTP и монтаж интернет розеток

Далее переходим к кабелю от интернет провайдера, заведенного в ваш дом. Что с ним лучше сделать?

Можно подключить его как напрямую в роутер, так и сделать под него отдельную розетку. Благодаря такой розетке, роутер у вас не будет привязан к одному месту, да и дизайн квартиры будет выглядеть гораздо симпатичнее. Сравните аккуратную розетку с одиноким проводом, торчащим из стены.

Чтобы его не перепутать, подпишите данный кабель как WAN.

От этого места, где заканчивается кабель WAN протягиваете четырехпарные UTP кабеля в комнаты, где будут монтироваться интернет розетки под все ваши другие гаджеты.

Эти провода пронумеруйте как LAN1-LAN2-LAN3 и т.д.

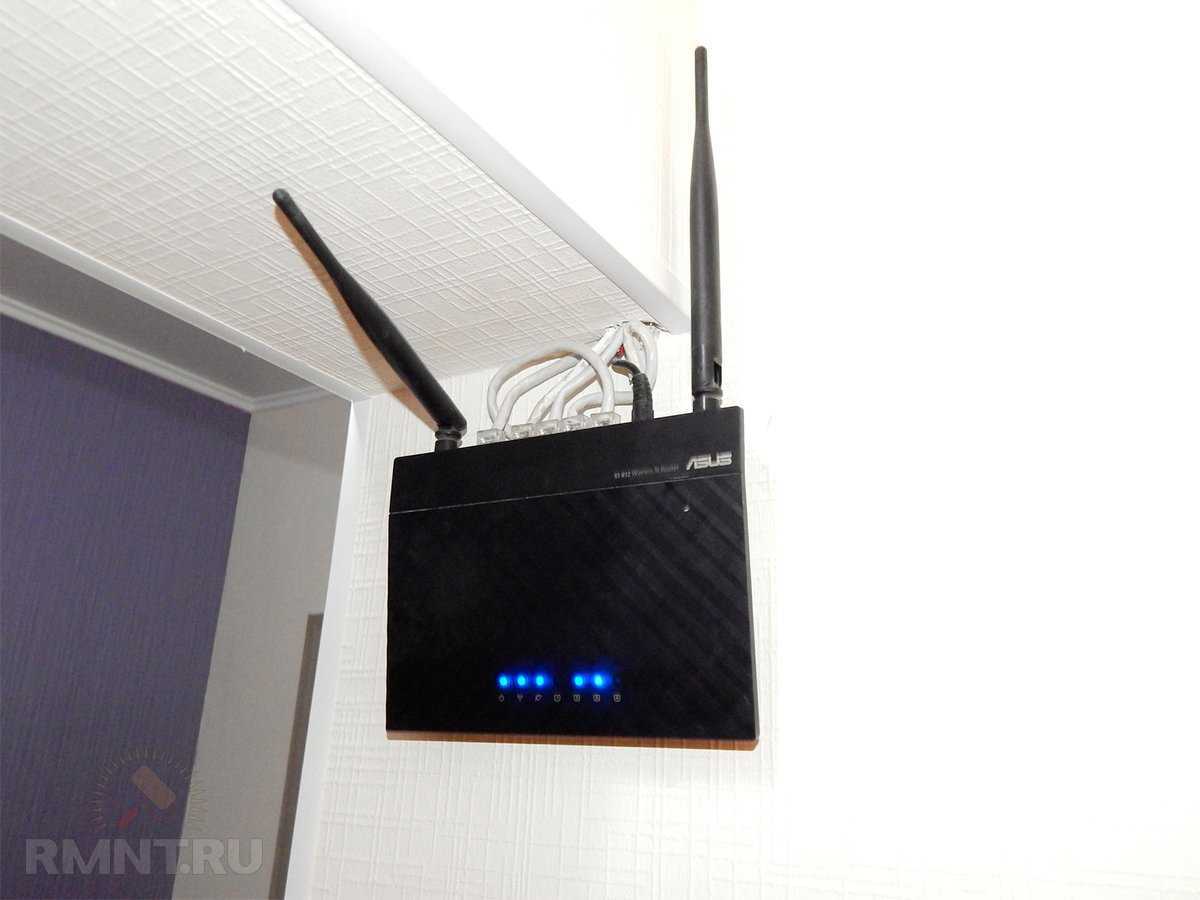

Безусловно, сам роутер висящий под потолком, нужно как-то подключить к питанию. Для этого вовсе не нужно тянуть отдельный кабель 220В непосредственно от щитовой. Сделайте подключение от ближайшей распредкоробки розеточной группы.

Протяните кабель ВВГнГ-Ls 3*1,5 от распаечной коробки до места установки будущей розетки 220В возле роутера.

Выполнив монтаж всех проводов, переходим к установке фурнитуры – эл.розеток, интернет розеток и коннекторов. В первую очередь нужно подключить Интернет кабель питания от провайдера подписанный как WAN.

Снимаете с него внешнюю изоляцию на 2 или 3см, и разводите разноцветные жилки по сторонам отдельно друг от друга.

Далее открываете крышку компьютерной розетки и помещаете жилки в прорези строго по цветам. Согласно схемы В.

Правильное подключение можно увидеть на корпусе самой розетки. Устанавливаете жилы во внутрь и защелкиваете крышку.

Все что осталось сделать, это закрепить интернет розетку в подрозетнике и закрыть ее декоративной рамкой. Точно по такой же схеме делаются все остальные компьютерные розетки возле самого роутера и по всем комнатам.

В этом казалось бы простом деле, можно изначально наделать кучу ошибок, из-за которых вы так и не сможете настроить свою сеть. Будете лазить в настройках, перепрошивать драйверы, а дело окажется в неправильно смонтированной розетке.

Как избежать подобных ошибок, подробно говорится в статье ниже. Обязательно ознакомьтесь с ней, в особенности если у вас есть проблемы с сетью.

Каждый выход на розетках подписывается, а сам роутер закрепляется на стене.

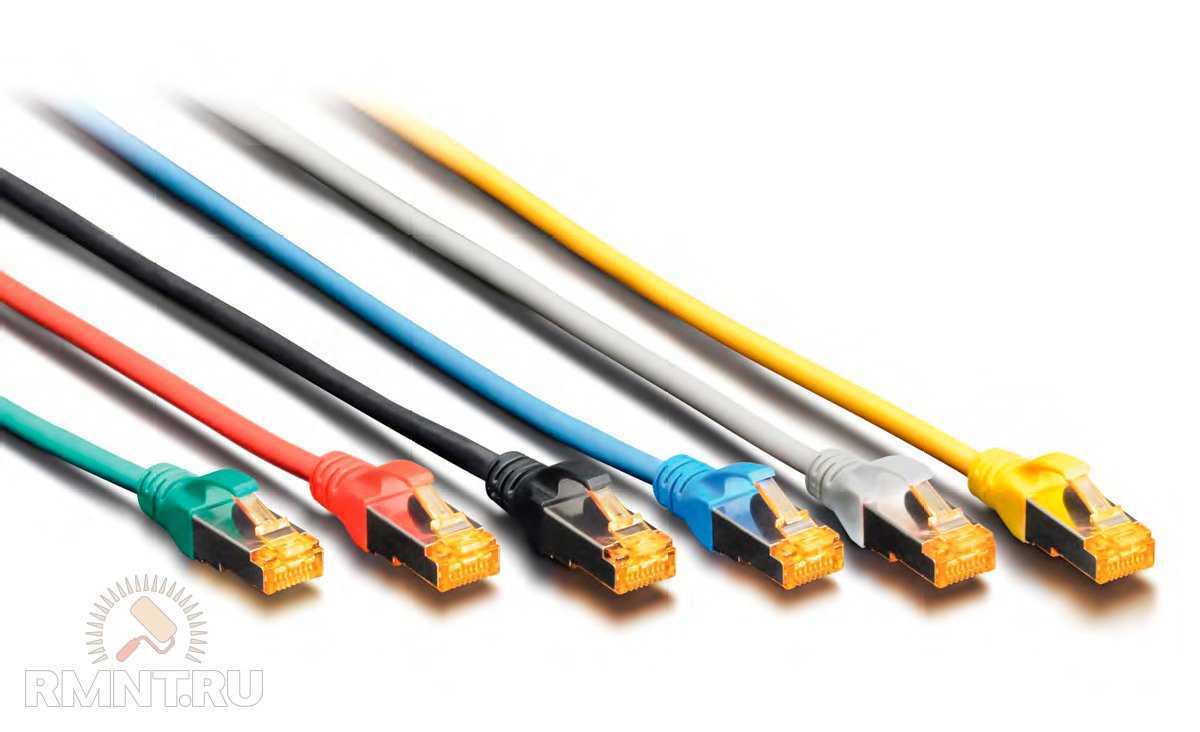

Далее нужно сделать патч корды.

Можно конечно их приобрести уже готовыми, но не всегда они идут необходимой длины. Лучше самим отмерить размер, зачистить провод с двух сторон и аккуратно расставить жилки в ряд по схеме Т568В:

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

После этого, аккуратно засовываете жилки в RJ коннектор до упора и обжимаете концы кабеля кримпером. Все то же самое проделываете и с остальными патч кордами для других девайсов.

Осталось подключить кабелями сам роутер. Находите на задней панели синий разъем с надписью WAN и патч кордом соединяете его с интернет розеткой питания от провайдера.

У некоторых производителей разъемы могут быть одинакового цвета, смотрите не перепутайте. В этом случае ориентируйтесь именно по названию WAN. Вставив Ethernet кабель провайдера в разъем LAN, интернета у вас не будет.

Также обратите внимание, что на старых моделях, где интернет раздается по телефонной линии, этот разъем имеет формат RJ-11. Внутри таких роутеров идет встроенный DSL модем. Они предназначены для тех провайдеров, которые предоставляют именно ADSL подключение

Они предназначены для тех провайдеров, которые предоставляют именно ADSL подключение.

Но эта технология уже считается устаревшей, и такие модемы не так востребованы, хотя и применяются.

А далее к ним, свои умные стационарные гаджеты – телевизор, приставки и т.п.

Втыкаете в розетку 220В блок питания и подаете напряжение на WiFi роутер.

Не забудьте переключить соответствующий рычажок или кнопку вай фай в положение ON (включено).

Иначе устройство будет работать у вас как обычный кабельный маршрутизатор, без создания беспроводной сети. Если роутер у вас не новый, или его настраивали при проверке в магазине, то необходимо сбросить все старые настройки по умолчанию. Делается это длительным нажатием (несколько секунд) на кнопку Reset.

Физическое подключение самого роутера вы выполнили, осталось его правильно настроить на компьютере.

Источники — https://cable.ru, Кабель.РФ

Схема размещения розеток на кухне

Планируя перенос розеток и монтаж новых точек, следует учитывать уровни, на которых будут находиться потребители энергии.

1. Нижний: холодильник, стационарная плита, стиральная и посудомоечная машины. Некоторые проекты предусматривают установку электрических измельчителей и фильтров для воды под мойкой.
2. Средний. Здесь подразумеваются все оборудование и приборы, которые устанавливаются на столешнице и над ней — кофеварки, скороварки, лампы для подсветки, кухонные комбайны и микроволновые печи.
3. Верхний. Здесь располагают вытяжку, кондиционер и телевизор. На перспективу можно предусмотреть вероятность оборудования кухни бра или светодиодной лентой.

Исходя из такой планировки следует делать три независимые линии для снабжения электричеством каждого яруса. Используя мощный медный кабель сечением 2,5 мм, можно последовательно соединить все модули с минимальными расходами на материал и предварительные работы.

Лучшие варианты размещения

Удобство пользоваться приборами на кухне зависит от правильного расчета количества розеток и схемы подключения

Поскольку в районе рабочего стола находится большая часть потребителей электроэнергии, его нужно задействовать максимально. Если будет использоваться плоскость декоративного фартука, нужно предусмотреть, чтобы блоки не нарушили сюжет нанесенного на поверхность изображения.

Следующая рекомендация касается решения о том, как лучше распределить точки по фартуку и столешнице. Целесообразно ставить розетки средней линии так, чтобы они находились симметрично, на одинаковом уровне и расстоянии друг от друга. При этом нижнюю линию можно сделать скрытой, используя свободное место между тумбами и стеной.

Для верхнего яруса следует устанавливать розетки так, чтобы они не бросались в глаза, соблюдая при этом правила электротехнической безопасности.

Чтобы не ошибиться в выборе схемы размещения приборов, следует сделать на ее основе несколько эскизов в цвете и масштабе. После их сравнения остается выбрать самый эффективный и продуктивный вариант. При этом нужно учитывать возможность прокладки проводки открытым способом. Это разрешается делать за шкафами под столешницей.

Количество розеток

Проводя расчет, сколько розеток должно быть на кухне, рекомендуется придерживаться правила разумной достаточности. Излишек приведет к загромождению рабочих поверхностей, лишним тратам времени, сил и денег на установку. Недостаток тоже имеет свои минусы — придется использовать удлинители и тройники, что недопустимо по СНиП.

Чтобы не ошибиться при планировании, нужно учесть все приборы, которые будут подключены постоянно и добавить к ним половину того, что задействуется периодически. Дополнительно следует добавит 2-3 резервных гнезда.

Расстояния и места размещения

Высота установки розеток и выключателей на кухне

Высота розеток над столешницей на кухне выбирается не только по критериям красоты или удобства. Необходимо помнить, что на рабочей поверхности проводится работа с жирами, маслами и водой. Неаккуратность или случайность приводит к разливу жидкостей. Если розетки находятся на уровне столешницы, велик риск короткого замыкания и поражения человека током.

Расстояние между точками и потребителями энергии должно быть в таких пределах:

• холодильник — 5-20 см;
• розетки рабочей зоны и над столешницей — 10-30 см;
• вытяжка — 15-40 см;
• варочная и духовка — 30-50 см;
• посудомойка — 10-30 см;
• телевизор на кухне 5-50 см;
• кондиционер — 10-80 см.

Эти параметры обусловлены уровнем тепла, который создает техника, а также вероятностью возникновения протечек при аварийных ситуациях.

Как проверить качество обжима интернет-кабеля?

Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?

Существует несколько способов.

• Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
• Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.

Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.

Один из примеров LAN-тестера

И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.

LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.

Прозвон проводов интернет-кабеля после обжима коннекторов

Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.

Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.

А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.

Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.

Примерная схема устройства портов для коммутации устройств LAN –кабелем

Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.

Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля

Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново

Подробнее о такой проверке рассказывается в размещенном ниже видео:

Как происходит процесс

Распространены три основные типа получения доступа к глобальной сети:

• соединение при помощи кабеля;
• беспроводное Wi-Fi соединение;
• беспроводная мобильная сеть.

Каждый из способов обладает определенными положительными и отрицательными чертами. Останавливаться на определенном требуется, тщательно определив факторы, которые необходимо получить от соединения.

Наиболее удобным методом является любой вид беспроводного доступа, который позволяет оставаться на связи из любой точки квартиры, а также обойтись без лишних проводов. Устройство пользователя находит точку доступа Wi-Fi и проводит подключение. Больше делать ничего не требуется. Проводной тип предполагает только одно или несколько строго ограниченных мест работы. Требуется подсоединить к устройству кабель и не нужно устанавливать соединение.

Проводное

Подразумевает применение кабеля для соединения КП или любого другого устройства с сетью. Положительным качеством является более высокая скорость, в отличие от Вай-фай. Обмен файлами, просмотр видео и прочие действия будут происходить быстрее. Такой метод был доступен ранее как основной, чтобы подключить интернет в новостройке или старом доме. Даже после появления на рынке большого количества беспроводных устройств, кабель все еще выбирают множество пользователей. Наиболее продвинутая технология — оптоволокно, отличается высокой скоростью и надежностью. Кроме этого, не требуется искать, в каком месте квартиры лучше сигнал.

Чтобы начать работать с доступом к сети, необходимо только подсоединить кабель к выходу с названием LAN и совершить простые манипуляции.

Беспроводной

Такой метод подключения делится на два вида:

• мобильная связь с интернетом;
• применение маршрутизатора Wi-Fi сети.

Первый вид касается всех мобильных устройств, например, планшеты и смартфоны. При помощи СИМ-карты от одного из операторов можно наладить связь и пользоваться доступом. Распространены и модемы, которые выходят в интернет через установленную СИМ-карту. Некоторые современные модемы способны одновременно раздавать беспроводной сигнал, поэтому работают как роутеры.

Беспроводной доступ осуществляется при помощи маршрутизатора. К нему подводится провод, который идет от точки доступа провайдера. Такой кабель обеспечивает подключение, а маршрутизатор преобразовывает и раздает сигнал на все подсоединенные к нему гаджеты и устройства пользователей.

Роутер важно правильно установить, чтобы по всей квартире обеспечивался равномерный и мощный сигнал. Преградами для него являются бетонные конструкции, металлические предметы, а также бытовые приборы (микроволновая печь). Основное преимущество при выборе одного из представленных способов — полное отсутствие лишних проводов в квартире

Не требуется продумывать разводку и всячески скрывать кабели в трубы или короба. Пользователь легко может сам подключить заходящий от провайдера провод и настроить маршрутизатор. С устройства необходимо будет только выбрать точку доступа и нажать подключение

Основное преимущество при выборе одного из представленных способов — полное отсутствие лишних проводов в квартире. Не требуется продумывать разводку и всячески скрывать кабели в трубы или короба. Пользователь легко может сам подключить заходящий от провайдера провод и настроить маршрутизатор. С устройства необходимо будет только выбрать точку доступа и нажать подключение.

Процесс штробления

Зачем маяться с «маскировкой» электропроводки, если можно сначала прикрепить ее к капитальной стене, а затем просто оштукатурить ее поверху. Методика носит название «скрытая» и далеко не всегда последовательность действий именно такая. Чаще всего бригада штукатуров доблестно исполняет свою работу, а затем ей на смену приходят электрики, которые начинают переформатировать мир на свой манер, в соответствии с поставленными им задачами. Это сильно напоминает анекдот про двух солдат из стройбата, один из которых копал ямки, а другой следом за ним закапывал (отсутствовал третий, который должен был сажать деревья, но приказ есть приказ). Для осуществления проводки электрики вынуждены делать в штукатурке каналы для проводов и отверстия перфоратором – штробить поверхность.

Далеко не все и не всегда желают этой обременительной процедуры:

• Штробление портит существующую штукатурку. Крайне редко удается пробить аккуратные каналы. И даже если это сделать получается, то все равно чистовой слой штукатурки в местах штробления после прокладки кабеля придется восстанавливать. Стоит признать, что методика весьма многоитерационна.
• Штробление связано с повышенной генерацией пыли, которая будет в квартире повсюду. Если речь идет не о первоначальном обустройстве, а о ремонте, то однозначно придется переклеивать обои и обновлять потолок.
• Длительное неприятное звуковое воздействие перфоратора. Даже если производить ремонтные работы в строго определенные законом часы, все равно соседи вам спасибо не скажут.
• Проводка оказывается скрыта капитально. К ней теперь не будет доступа никогда.

Задача тезиса данного раздела вовсе не в том, чтобы дискредитировать одну из самых универсальных строительных технологий, предоставляющей большие возможности (штробление)

Применительно к электропроводке хотелось бы акцентировать внимание на том, что дизайнерская и эстетическая привлекательность метода покупается ценой безопасности. С электричеством не стоит шутить, а коммуникации имеют свойство приходить в негодность

Хорошо бы их заменить

Но если провода в квартире уложены в проштробленные в стене каналы, то об этом можно просто забыть. Замена проводки возможна только путем прокладки нового кабеля и отключение старого (с обоих концов)

Хорошо бы их заменить. Но если провода в квартире уложены в проштробленные в стене каналы, то об этом можно просто забыть. Замена проводки возможна только путем прокладки нового кабеля и отключение старого (с обоих концов).

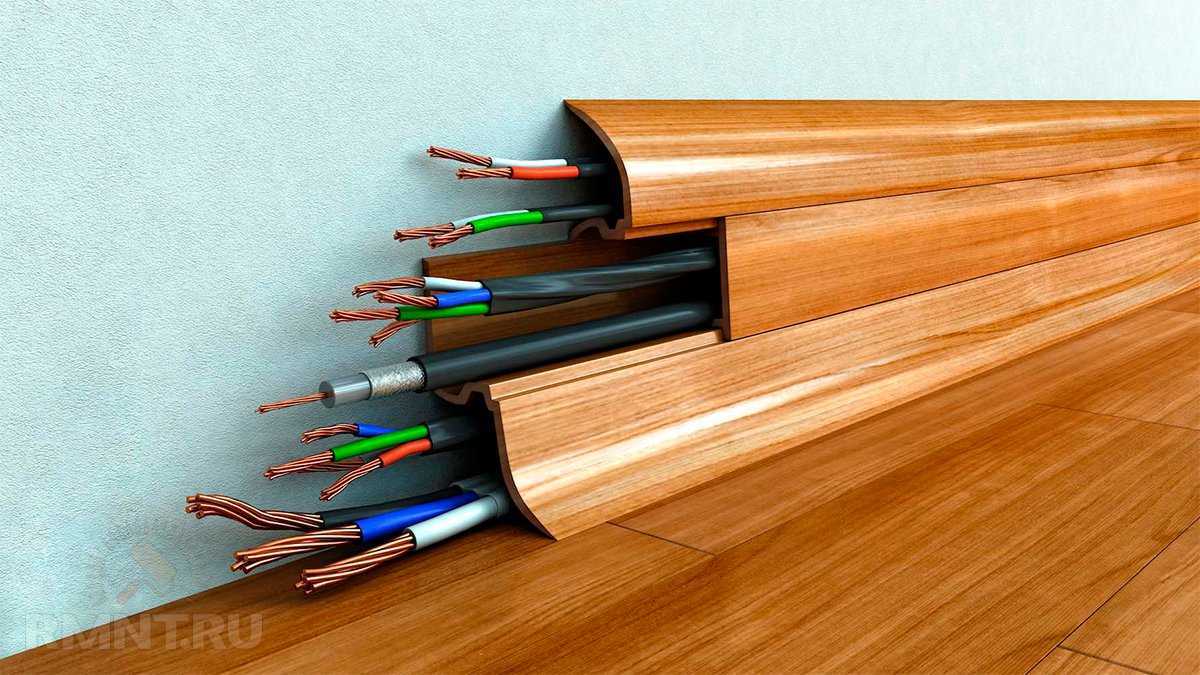

В этой связи хорошо бы, конечно, обзавестись альтернативой. Такой способ есть – это прокладка электрических кабелей открытым способом. Об особенностях и возможностях этого пути ниже.
