Обжим витой пары своими руками: схема распиновки и инструменты

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим – это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Схемы обжима витой пары

Существуют две основных схемы обжима:

Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.

Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля – стриппер. Но если его нет, подойдет и канцелярский нож.

Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото

Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля

Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.

Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора

Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное – ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.

Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Обжим без использования инструмента

При отсутствии под рукой инструментов обжимать можно и обычной отверткой (разумеется, плоской). Все этапы при выполнении обжима следует выполнять так же, как и выше: обрезать провод, снять изоляцию, расположить провода по схеме, выполнить обрезку жил вдоль одной линии и вставить их в разъем. Затем следует расположить разъем таким образом, чтобы его контакты были расположены вверх, а нижняя часть жестко закреплена.

Вначале следует зафиксировать кабель, опустив его защелку так, чтобы она не выступала над поверхностью корпуса

Затем отверткой следует последовательно надавить на все жилы коннектора, соблюдая при этом осторожность. Сама защелка очень хрупкая и ее очень легко повредить

Без инструмента

В своей жизни я видел много способов обжимки. Но самый интересный из них был – зубами, т.к. у человека тёща была стоматологом… Так что порой и не нужен вовсе инструмент.

Еще один подручный инструмент, который есть у каждого – отвертка. Причем это, пожалуй, самый популярный инструмент в домашних условиях. Главное – ничего не поломать и качественно продавить контакты. Если на тесте соединение не установится, нужно просто пытаться прожать еще раз. Рабочий способ, тяжелый, все постоянно соскальзывает – но на безрыбье и рак рыба.

Еще один домашний помощник – плоскогубцы. Но мой совет – лучше все же помучиться с отверткой. Плоскогубцы не обеспечивают сильного вдавливания (особенно посередине), а при большой русской богатырской удали легко ломают коннектор на мелкие куски.

Друзья! Специально для любителей чего-то интересного и секретного у нас есть свой закрытый клуб “Атлантида”.

Ежедневные актуальные схемы заработка.
Разбивка по уровню – на 1 уровне голимый паблик, на 4 уровне – высокодоходный приват.
Бесплатно. Просто нужно успеть. Всего 3000 мест для 1 уровня.

Обязательно зарегистрируйтесь, иначе будет видно всего 5 гостевых статей – ПЕРЕХОДИМ.

Подписка на рассылку

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.

Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

• Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты). • Зачистной инструмент (строительный либо канцелярский нож). • Коннекторы RJ-11/12/25. • Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:

• Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут. • В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

• Воткните жилы до упора в коннектор

Важно, чтобы с лицевой стороны жилы дошли до конца каналов. • Вставьте коннектор в кримпер и зажмите его

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

• Отрежьте нужное количество кабеля и зачистите внешнюю оболочку. • Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора. • Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты. • Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут

Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь

Компания «Кабель.РФ » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Схема обжима – распиновка

А вот теперь сама наука. Одно дело надавить, другое дело правильно завести провода в жилы (а это самое главное, чтобы правильно обжать витую пару), причем в оба коннектора – случайный набор здесь не подойдет. Очень важен порядок. Всего в коннекторе имеется 8 желобов под 8 жил. Если обжимаются 4-жильные провода – часть канавок оставляют пустыми, главное верно попасть.

Сначала рассмотрим классическую обжимку 8-жильного провода. Есть 2 способа:

Прямой обжим кабеля (тип Б, 568B) – так и применяют в 99% случаев. Используют для коннекта периферийных устройств с роутером/хабом/свичом.
Перекрестный обжим (кроссовер, тип А, 568A) – применяют для прямых соединений компьютер-компьютер.

Названия схем обжимки витой пары берутся от способа расположения проводов по отношению друг к другу. Посмотрите изображения снизу и все поймете. Главное здесь – показан вид на коннекторы снизу (там, где нет ножки).

Если картинки вдруг почему-то недоступны, расположение по цветам:

Четыре жилы

Еще один вариант для 4 жил – тот случай, когда всего 2 пары. Стандартно делают вот так:

Вся фишка грамотной распиновки – сопоставить провода по обе стороны кабеля, при этом даже не зная, как обжали коннектора на другой стороне. Негласный стандарт, где не нужно бегать до щитка провайдера. Цифры 1-8 на картинках порой выдавливают на розетках, это для тех, кто не хочет спутать порядок.

Как повторно обжать RJ-11, RJ-45

Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.

Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.

Обжать в вилку RJ-11 или RJ-45 новые витые пары по вышеописанной технологии.

Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой. Надежность паяного соединения превышает любые механические способы.

Обжим RG-45 отверткой или как обжать без инструмента

Качественный инструмент для обжимки коннектора RG-45 стоит довольно дорого. Поэтому приобретать его для одного или двух раз использования нет смысла. Но, в то же время, выполнить обжимку все же необходимо. Выходом из этого положения становится обычная шлицевая отвертка с тонкой, но очень прочной рабочей частью. Помимо отвертки также потребуется канцелярский, либо любой другой острый нож.

Процесс обжимки коннектора при помощи отвертки включает в себя следующие основные этапы:

зачистку витой пары от изоляции на достаточную длину;

разборку её по цветам, выбор необходимого порядка; при помощи пинцета или же просто пальцами распределяются отдельные проводки по желобам; расположив коннектор на твердой поверхности контактами вверх, следует вдавить их с максимальной силой (каждый в отдельности), соблюдая при этом осторожность.

Когда все контакты хорошо прожаты, следует аккуратно вдавить в паз, расположенный на другом конце коннектора, отвертку. Таким образом, будет зафиксирована внешняя изоляция и все отдельные пары проводов

Очень важно осуществлять обжим крайне осторожно. Велика вероятность просто не рассчитать силы и сломать тонкий пластик коннектора. Во избежание порчи материала необходимо выполнять операцию очень аккуратно

Обжим коннектора RG-45 – процесс далеко не самый простой

Во избежание порчи материала необходимо выполнять операцию очень аккуратно. Обжим коннектора RG-45 – процесс далеко не самый простой.

Несмотря на это, многие даже не очень опытные пользователи в состоянии осуществить его самостоятельно. Причем наличие специального инструмента совершенно не обязательно, можно воспользоваться подручными средствами (отверткой и очень острым ножом).

Стоимость расходных материалов (коннектора, а также кабеля) невысока

Тем не менее, необходимо соблюдать осторожность – так как неправильное расположение отдельных проводков не позволит правильно настроить локальную сеть, она попросту не будет работать. Также не следует подвергать материал чрезмерным механическим нагрузкам – при недостаточно бережном обращении можно запросто его повредить

Соблюдая все правила и выполняя каждое действие максимально скрупулёзно, можно сэкономить большое количество времени. Правильно обжатый провод позволит затратить минимальное количество времени на корректную настройку ЛВС.

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести саму витую пару нужной длины и коннекторы на 8 pin. Также следует купить или взять у знакомых необходимый инструмент. Если специализированный инструмент достать не удалось, можно обойтись подручным инвентарем. Поговорим сначала о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента можно производить в двух направлениях: для профессиональной деятельности; для личных нужд. Кто занимается профессионально, приобретет следующий инвентарь:

кримпер;
стриппер;
тестер;
инструмент для заделки витой пары.

Кримпер (обжимные клещи) в зависимости от сложности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе встроены ножи, прессовочный зажим с разного вида пазами. Для снятия изоляции с проводов имеются специальные выемки разного радиуса.

Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.

Тестер предназначен для проверки правильности и качества проведенной распиновки и обжима. Аппараты выпускаются разной сложности и функциональности. Самый простой состоит из двух частей. Каждая часть подключается к одному из коннекторов кабеля. С одной части поступает сигнал, другая часть принимает его и показывает качество работы включением светодиодов в определенном порядке.

Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и качественно разделать кабель. Если таких инструментов нет, можно обойтись обыкновенным ножом и отверткой.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, понадобится не только кабель и разъемы, но и специальный инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Необходимо выбрать пару CAT 5E и выше, желательно с четырьмя парами. Более прочной и надежной будет проволока в огнестойкой оболочке

Плоский или круглый – неважно

Обдумайте, где будет размещен провод. Если он не втягивается в кабельные каналы, а просто протягивается по комнате, подойдет тип UTP, в противном случае необходимо рассмотреть более дорогие типы кабеля с общим экраном или парной защитой.

Если необходимо соединить два ПК кабелем или роутером и ПК, то выбирается многожильный провод, но для удобства опрессовки лучше использовать одножильный провод. Для розеток – с сердечником.

Коннектор

Помимо кабеля нужно подготовить переключающий элемент, это еще и разъем или розетка Ethernet. Часто обозначается как RJ-45.

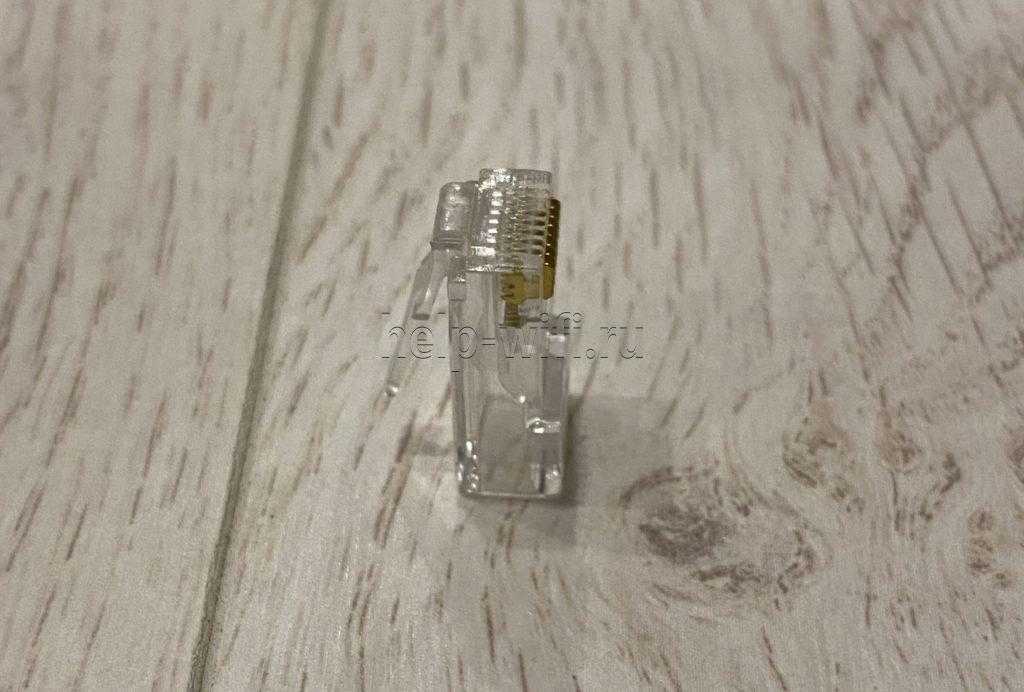

Многие разъемы имеют похожую конструкцию. Их корпус сделан из прозрачного пластика для визуального контроля процесса опрессовки. Вверху есть защелка, позволяющая зафиксировать вилку после того, как вставишь ее в дверь. Сзади есть разъем для ввода кабеля, чуть выше, на корпусе есть фиксирующая планка, обеспечивающая надежное подключение.

Внутри разъем состоит из восьми каналов, в зависимости от диаметра жил. Они выходят на торцевую стенку вилки, где находится 8 отдельных контактов. Изначально они приподняты и не мешают вводу кабелей по каналам, пока не соприкоснутся с задней стенкой. На каждом дне есть заостренные выступы.

Во время опрессовки контакты опускаются вниз, пробивают изоляцию и устанавливают соединение с жилами. Они утоплены заподлицо с поверхностью разъема и образуют контактные площадки для подключения к порту маршрутизатора, ПК или другого устройства.

Некоторые разъемы имеют вспомогательные вставки, которые облегчают правильную вставку проводов на их место под контактами.

Инструмент для обжимки

Для обжима витой пары используется следующий инструмент:

Кримпер. Это клещи для опрессовки. Для обжима разъема вставляется край проводов, затем разъем устанавливается в гнездо на инструменте и ручки нажимаются до щелчка. Нужны большие плоскогубцы (легкие плоскогубцы быстро ломаются), но удобные и не тяжелые, чтобы рука не уставала. Половинки клещей должны располагаться относительно друг друга, иначе в процессе опрессовки заглушка сломается.
Стриптизерша. Инструмент для обрезки, снятия изоляции или других манипуляций с кабелями. Намного удобнее, чем простой канцелярский нож.
Обжимной диагностический тестер или мультиметр.

Нет необходимости использовать профессиональный инструмент для обжима, особенно если провод будет укладываться один раз. Но с ним будет легче выполнить задание и результат будет выше.

Процесс

Сам процесс очень прост, но обычно первый блин комом. С одной стороны все понятно интуитивно, с другой же – нужно как-то к этому приспособиться. Поэтому несколько советов-нюансов дам к каждому шагу.

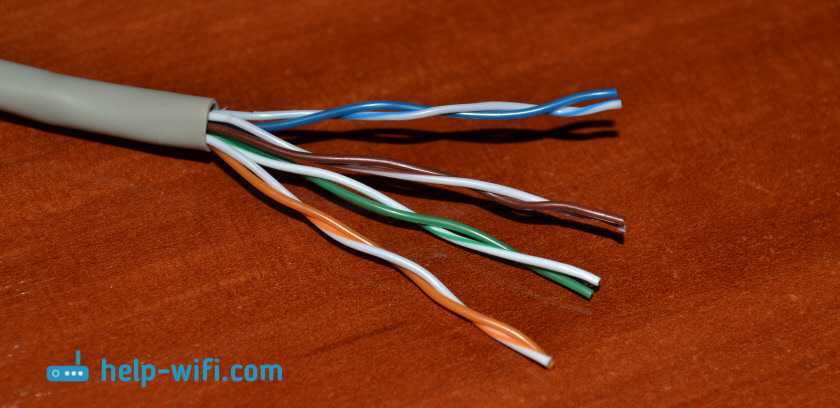

Отрезаем провод нужной нам длины. Не нужно брать про запас сразу мотки на лишних 5 метров, после укладки это все очень некрасиво болтается. А расходы на обжимной брак не такие уж и большие. Так что рассчитали, взяли про запас пару метров, абы как отрезали. Всю красоту будем наводить уже потом.
Снимаем внешнюю оплетку примерно на 2 см от края (можно сразу с обеих сторон для экономии времени). Много брать не нужно, потом все равно отрезать.
Расправляем все 4 провода. Располагаем в нужном нам порядке. Лично мне сподручнее было расправлять их о карандаш

Как у вас с этим дело пойдет не так и важно.

На глаз отступаем от оплетки 1-1,5 см и ровно отрезаем расправленные провода. Возьмете больше – останется лишняя часть без оплетки снаружи коннектора, возьмете меньше – проводки не влезут в коннектор и ножи не проколят наши проводки.

Вставляем провода в коннектор. Коннектор держим плоской нижней частью к себе, так и указывается расположение на схемах. Засунули до упора, убедились в правильной расстановке, радуемся. Укрощение жилок – один из самых сложных этапов этого мероприятия.

Вставляем в кримпер коннектор и опрессовываем до щелчка. Если есть сомнения в плохой прорезке – надавите еще. И на будущее, если первый тест показывает проблему в коннекте, самым простым способом исправления будет повторная опрессовка клещами. Лично мне обычно помогало. И только после этого в случае неудачи можно задуматься о повторении операции.

Можно чуть-чуть подергать коннектор с проводом друг от друга, чтобы проверить качество обжима перед подключением, но сильно не увлекайтесь! После этого используем тестер или переходим к полевым испытаниям. Все! Процесс закончен, больше секретов здесь нет.

Цветовая маркировка

Все провода в кабеле витой пары имеют цветовую маркировку. В зависимости от того, какие устройства нужно будет подключать, провода располагаются определенным образом. Если необходимо подключить компьютер или телевизор с маршрутизатором, то используется так называемое прямое подключение проводов. Если же объединяются напрямую два однотипных устройства, например, компьютер с компьютером, то обжим выполняется по перекрестному способу обжима. Такой способ еще называют «кроссовером».

Провода кабеля следует монтировать в строгом соответствии с определенным порядком. Если взять коннектор и повернуть его таким образом, чтобы защелка располагалась вниз, а углубления с медными контактами от себя, нумерация контактов будет располагаться слева направо. Слева будет расположен номер 1, а справа — 8. Стандарт обжима витой пары «TIA/EIA» определяется двумя разновидностями: 568A, 568B. Последний вариант — 568B — распространен у нас больше.

Таблица № 1: Схема обжима 8 жильного кабеля по стандартам 568A, 568B при прямом подключении

№ жилы	568B	568A
1	бело-оранжевый	бело-зеленый
2	оранжевый	зеленый
3	бело-зеленый	бело-оранжевый
4	синий	синий
5	бело-синий	бело-синий
6	зеленый	оранжевый
7	бело-коричневый	бело-коричневый
8	коричневый	коричневый

Как видно из последовательности, местами меняются зеленый и оранжевый провода и их полосатые варианты. Также не стоит забывать следующей особенности: на обоих концах кабеля провода должны располагаться одинаково. Это значит, что если на одном конце кабеля коннектор расположен защелкой вниз и слева расположен бело-оранжевый провод, то провод с таким же цветом должен быть расположен слева и на другом конце.

Схема «кроссовера» (или перекрестного) расположения кабелей соответствуют использованию одновременно стандарта обжима 568A и 568B. По сути, местами меняются провода, соответствующие цветам: зеленый, оранжевый и их прерывистым вариантам. Схема маркировки для одного коннектора такая:

Таблица № 2: Схема обжима 8 жильного кабеля при «кроссовере»

№ жилы	правый коннектор	левый коннектор
1	бело-зеленый	бело-оранжевый
2	зеленый	оранжевый
3	бело-оранжевый	бело-зеленый
4	синий	синий
5	бело-синий	бело-синий
6	оранжевый	зеленый
7	бело-коричневый	бело-коричневый
8	коричневый	коричневый

Следует отдельно отметить вариант подключения витой пары, состоящей из 4 жил. Нужен он в тех случаях, если достаточна скорость подключения в пределах 100 Mb / s. Меньшее число жил позволит существенно сэкономить средства при закупке кабелей. На коннекторах при этом используется всего 4 жилы соответствующие пазам коннектора RJ -45: 1, 2, 3 и 6. В этом случае запутаться в проводах труднее. Если в кабеле используются провода коричневого и синего цветов, то при перекрестном подключении схема соединения должна быть такой.

Таблица № 3: Обжим 4 жильного кабеля при «кроссовере»

№ жилы	правый коннектор	левый коннектор
1	бело-коричневый	бело-синий
2	коричневый	синий
3	бело-синий	бело-коричневый
6	синий	коричневый

При прямом подключении оба конца провода обжимаются одинаково одним из вариантов.

Инструкция

Для разводки телефонных коммуникаций внутри помещений применяются различные провода. Наибольшее распространение, особенно в старых домах, получил телефонный распределительный провод (ТРП), или «лапша». Низкая надежность и помехозащищенность этого провода компенсируются его невысокой ценой, что объясняет его повсеместное применение. Более современным и удобным вариантом является шнур телефонный плоский линейный (ШТПЛ). Каждый из четырех проводников изолирован по отдельности разноцветным пластиком, что облегчает разводку. Все вместе провода запаяны в пластиковую оболочку, которая исключает механические повреждения. При приобретении нового провода следует отдавать предпочтение ШТПЛ или его аналогам.

Вне зависимости от количества проводников в шнуре, для обычной телефонии используются только два. Остальные могут применяться для включения телефонов по схеме «директор-секретарь» или в цифровых мини-АТС. Если в проводе более двух проводов и вы не знаете, какие подключены к АТС, используйте мультиметр. Также можно использовать народный способ проверки сигнала «на язык», однако это небезопасно. В момент звонка напряжение в телефонной линии может достигать 150 вольт, что достаточно для получения серьезных травм. Если коннекторы находятся на обоих концах провода, используйте цветовую маркировку проводников. Все телефоны, если обратное не указано в инструкции по эксплуатации, используют в качестве рабочих два центральных проводника. Остальные контакты в разъеме остаются не задействованными.

Протянуть интернет кабель

Для того чтобы обжать телефонный провод, необходимо для начала ровно отрезать его, а затем снять внешнюю пластиковую изоляцию на расстоянии полутора сантиметров от обреза. В результате у вас в руках должен оказаться конец провода с торчащими разноцветными проводниками. Не снимайте пластиковую изоляцию с отдельных проводников. Определите два провода, которые подключены к АТС. Расположите проводники в одной плоскости таким образом, чтобы подключенные провода оказались в середине. Заведите провода в коннектор, не нарушая из расположения. До упора задавите провод в коннектор. Введите коннектор в клещи для обжима. Следите за тем, чтобы провода не выпали из коннектора. Крепко сожмите ручки клещей. Извлеките обжатый телефонный провод и проверьте его работоспособность.

Если вам потребовалось установить локальное соединение между компьютерами, воспользуйтесь одним из самых распространенных кабелей связи – витая пара. Когда под рукой нет такого кабеля, а дело срочное, и к тому же его покупка отнимет значительную часть времени – попробуйте изготовить такой кабель в домашних условиях. Эта процедура, по техническому процессу несложная. Но потребует дополнительных знаний в этом деле.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
экранированная витая пара (STP) – используется медная сетка;
фольгированная витая пара (FTP) — используется алюминиевая фольга;
экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.
