Как сделать антенну для модема 4g своими руками

Виды антенн для 3G и 4G

На сегодняшний момент видов приемников сигнала для мобильных сетей третьего и четвертого поколений существует немало. Многие из них использовались еще до появления сотовой связи (для телевизионного вещания) и успели зарекомендовать себя с хорошей стороны. Ниже рассказано об основных антеннах для 4G Интернета, которые можно собрать своими руками.

Простая

Самый примитивный вид антенны, который выглядит, как обычный кусок проволоки. Такое приспособление относится к среднемощным или маломощным. То есть длинные линки с его помощью поддерживать вряд ли получится. Зато можно с легкостью заменить стандартную антенну роутера или модема на 2 децибела. Это позволит по меньшей мере в 2 раза увеличить радиус покрытия сетевого устройства без особых затрат.

Антенна, припаянная к модему

Панельная

Ещё один вариант оборудования, применяемого для улучшения качества сигнала. Особой популярностью пользуются для работы с 3G и 4G сетями.

Обратите внимание! Изначально их использовали для стандартов третьего поколения, но затем стало понятно, что эти устройства могут спокойно работать и с LTE сетями. Всё дело в том, что рабочий диапазон этих стандартов частично совпадает

Направленная 3G, 4G пушка

Это устройство представляет собой штырь, на котором на определённом расстоянии надеты медные круги фиксированного радиуса. Преимуществом такого приспособления является то, что при грамотном подходе и минимально затраченных средствах можно получить антенну, улавливающую сигнал даже за 30 км от вышки или базовой станции, что крайне выгодно и удобно.

MIMO

Чтобы увеличить пропускную способность каналов передачи данных между приемником и передатчиком, разработали специальный метод обработки радиосигналов, основанный на том, что приемы передачи ведутся через различные антенны.

Важно! Применяя антенну типа MIMO, можно увеличить пропускную способность доступа к сети. Это будет величина, в среднем на 10-30 % большая, чем при использовании простой антенны

Основной принцип работы приспособления заключается в устранении любых взаимосвязей между принимающей и отправляющей антеннами

Основной принцип работы приспособления заключается в устранении любых взаимосвязей между принимающей и отправляющей антеннами.

Антенна Харченко, или биквадрат

Антенну, которую придумали еще в 60-х гг. прошлого века, по праву считают одной из наиболее популярных. В те времена она помогала улучшить качество картинки на телевизоре людям, проживающим за зоной уверенного приема телевизионных сигналов, а сегодня она может с легкостью повысить скорость доступа к мобильным сетям и телекоммуникационным системам.

К сведению! Другое ее название — биквадрат.

Волновая

Антенна под названием «волновой канал» была изобретена еще раньше, в 1926 г. в Японии. Данные приспособления сразу стали популярными во всем мире. Они очень просты в изготовлении и обладают достаточно хорошей направленностью. Телевизор стал цифровым, а значит, мультиплекс может передать сразу несколько каналов на одной частоте.

Важно! Это значительно упростило изготовление антенны, так как теперь не нужно обеспечивать широкополосный сигнал, достаточно создавать приемник на одну определенную частоту

Другие возможные виды

Одним из наиболее распространенных видов антенн является облучатель для спутниковой тарелки. Он продается во многих специализированных местах и обладает хорошим соотношением цены и качества. Спутниковые тарелки позволяют фиксировать сигнал на расстояние до 40 000 км. Понятно, что такое приспособление сделать в домашних условиях крайне проблематично, поэтому оно не стоит детального рассмотрения. При желании его можно просто купить.

Принцип работы усилителя сигналов

Типы антенн

Модемы 3G уже имеют в своём составе внутреннюю антенну, которая позволяет работать с внешним сигналом без дополнительного усиления. Внутреннее расположение приёмного устройства обеспечивает стабильную работу модема только в зоне уверенного приёма. Если сигнал слабый или непостоянный, тогда необходима выносная антенна уличного расположения Исходя из этого, можно произвести разделение по типу на следующие конструкции:

• внутренние;
• внешние (уличные).

Подключенный три джи модем через вход USB к системному блоку ПК не всегда может обеспечить качественную работу интернета. Для этого необходимо усилить сигнал добавлением выносной конструкции.

Собственная антенна внутри модема

Внешние антенны для модемов располагаются на улице. Их крепят на стены зданий, на мачты, располагают на крыше. Чем выше находятся антенны 2g и 3g, тем больше уверенности в их качественной работе. При установке желательно выполнять следующие условия:

• прочность несущего основания и креплений;
• защита от внешних факторов;
• избегание при кабельном спуске длинных горизонтальных участков и скручивания в кольца;
• надёжность контакта в местах присоединения кабеля к антенне.

Это связано с тем, что при падении антенна может повредиться или нанести вред окружающим. Частое опускание и поднимание антенны или подъём на крышу человека для устранения повреждений – дело хлопотное.

Важно! Не только высота и ориентация на местности влияют на производительность уловителя сигнала

Необходимо обратить внимание на разновидности конструкций антенн

Как сделать усилитель интернета

Особые сложности при изготовлении усилителей отсутствуют. Для предстоящих работ нужно подготовить подручные средства и внимательно изучить пошаговое руководство.

Материалы

В качестве материалов для усилителя используют:

1. 40-сантиметровый отрезок медной проволоки.
2. 10-метровый коаксиальный кабель.
3. Крепежи.
4. Полимерную трубу длиной 20 см.
5. Пластиковые элементы и изоленту.
6. Соединительный блок.

В качестве материалов для усилителя используют медную проволоку.

Сборка антенны

Сборка антенны выполняется по такой инструкции:

1. Согнуть проволоку, чтобы сформировать ромбообразную фигуру.
2. Убрать концы проволоки внутрь и подключить к ним блок.
3. Подключить к антенне кабель и закрепить прибор на крыше здания, соблюдая направление базовой станции.
4. Второй конец кабеля подсоединить к пластинке из пластика, после чего начать тестирование самодельного устройства.

Сборка антенны для 4G модема своими руками

Следующие инструкции подразумевают размерности из представленной выше схемы вибратора антенны Харченко. Он должен ровным и плоским. Перед его изготовлением полезно зафиксировать проволоку.

Материал для сдвоенных квадратов в конструкции антенны Харченко, также называемых биквадратом, перекусывается пассатижами и выгибается по указанным размерностям. При изготовлении вибратора опытные специалисты рекомендуют сгибать оба компонента не квадратами, а ромбами, чьи поперечные углы равны 120 градусам. По словам знатоков, это понизит внутреннее сопротивление устройства.

Место соединения проволоки припаивается, в качестве основы пайки можно сразу использовать элемент крепления к высокочастотному проводу. Он пропускается через сделанную в пластиковой крышке дырку и середину клеящегося к пробке диска, который будет экраном усилителя. Крышку, которая будет между вибратором и рефлектором, можно заменить колпаком от дезодоранта или подобным предметом приемлемых размеров.

Основание вибратора

На пластиковом компоненте следует предварительно сделать разрезы крепления вибратора со стороны его размещения.

Заготовка для основания

Нюансы соединения кабеля с вибратором

Пайка кабеля к вибратору

Самодельный усилитель сигнала подключают к высокочастотному кабелю методом пайки. Это говорит в пользу меди как самого подходящего металла для вибратора, однако применение канифоли позволит оплётка не каждого высокочастотного кабеля. Проблема пайки решается размещением на проводе F-коннектора.

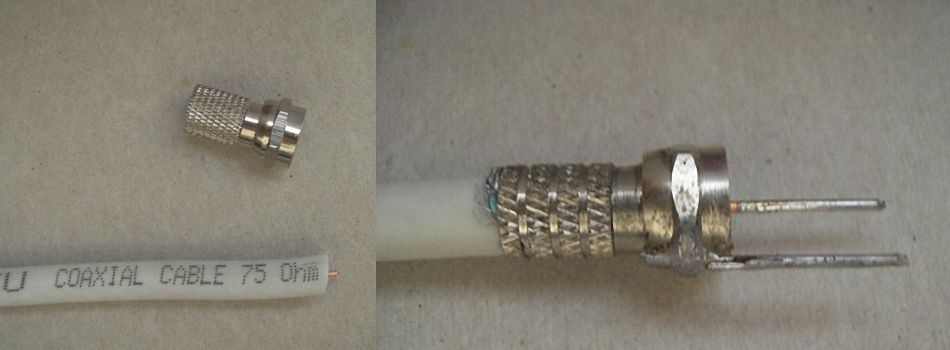

Пайка F-коннектора

Затем к нему припаивается кусок меди или штырьки из неё, после чего кабель соединяется через них с вибратором тем же способом.

Пайка F-коннектора к аибратору

Как установить рефлектор

Рефлектор из CD диска

Для более быстрого крепления к антенне, к примеру, приятного глазу диска, он смазывается клеем в центре и присоединяется к бутылочной пластиковой крышечке. Через прорезанное в ней отверстие и середину диска проходит коаксиальный провод, соединённый с вибратором, который зафиксирован в сделанных с наружной стороны крышки прорезях. Экран и вибратор должны быть строго параллельны. При надобности регулировки расстояния между ними подрезается крышечка либо крепятся добавочные основания.

Получившуюся структуру надёжно фиксируют термопластичным клеем. Далее свежеизготовленный усилитель подключают к модему, который теперь его можно настроить на максимальную производительность. В случае отсутствия у модема разъёма, требующегося для кабеля антенны, можно просто обмотать вокруг него несколько раз основную жилу усилителя.

Подключение кабеля к модему

Какие жесткие диски подходят для PS3

На данный момент существует 3 типа накопителей, которые могут быть установлены внутрь вашей PS3.

Для начала выясним, какой жесткий диск стоит в PS3. Sony комплектовала свои приставки обычными HDD на 5400 оборотов в минуту, объем которых нам уже известен. К слову, они не изменили своим принципам и при создании PS4, где находится похожий накопитель.

Установка жесткого диска в PS3 Super Slim возможна только с учетом следующих нюансов: разъем SATA 2.0, форм-фактор 2.5 и толщина не более 9,5 мм

Последнее очень важно, так как диск побольше просто не поместится в лоток

Скорость работы диска напрямую влияет на резвость самой консоли и производительность в играх. То есть более мощный HDD может значительно ускорить работу системы и загрузку локаций в играх.

Аналогом HDD-диска является SSD. Такие накопители способны сравнять скорость работы консоли со скоростью ракеты, однако идеология консоли (недорогая платформа с минимальным апгрейдом) с покупкой такого жесткого диска ломается напрочь. И главным фактором в этом плане становится стоимость SSD.

Хороший SSD на 1-2 Тб обойдется чуть ли не дороже подержанной PS4. По мнению многих пользователей, это нерациональное расходование денег на цели, которые вряд ли себя оправдывают. Если проще, нет смысла платить около 10-13 тысяч рублей за то, чтобы игра грузилась не 20 секунд, а, например, 10.

Мнение пользователей

В этой статье мы рассмотрим, как можно собрать наружную антенну для 3G-интернета. Подобной информации в интернете мало, и все, что мне удалось найти стоящее, это антенна с усилением до 16.3 дБ. Быть может, у кого из читателей возникнет идея, как можно собрать по такому принципу антенну с усилением до 24 дБ и более.

Что касается материалов, то зачастую подобные антенны собирают из алюминия, но здесь автор заморачиваться не стал и собрал все из стали. По его словам, все прекрасно работает. Все узлы собираются при помощи сварки. Главное — соблюдать точность, от этого сильно зависит качество работы антенны.Антенна имеет такие параметры:
Диаметр штанги 18 mmДиаметр петлевого вирбатора равен 4 mmДиаметр рефлектора/дефлектора составляет 4 mmРефлектор размещен от начала штанги на расстоянии 30 мм и имеет длину 81 ммДлина волны = МГЦ 139 mmПроектная частота = Yagi 2150,00

Материалы и инструменты для сборки 3G-антенны:

Приступаем к изготовлению антенны:

Шаг первый. Изготовление и установка вибратора
Вибратор изготавливается на основе указанной схемы. Устанавливать его нужно на расстоянии в 58 мм от начал штанги и в 28-ми мм от рефлектора.

Шаг второй. Разметка штанги

Шаг третий. Установка элементов. Завершающий этап

Современная жизнь без доступа к интернету уже немыслима. Но провайдеры далеко не всегда способны предоставить качественную линию соединения своим клиентам, ведь надежная связь возможна лишь в области уверенного приема. А она, в свою очередь, ограничивается мощностью передатчика, расположением местности (в низинах сигнал неуверенный), а также дистанцией. Повысить качество сигнала и расширить дальность его приема можно благодаря подсоединению к антенне Харченко для 3G или 4G.

При соответствующих настройках эта антенна — одновременно и усилитель, и приемник. Как антенну этот биквадрат предложил использовать изобретатель и ученый Харченко. Биквадрат — это подвид рамочных антенн
, которые в первую очередь относят к виду зигзагообразных.

К. П. Харченко предложил это устройство в качестве антенны еще в середине прошлого столетия (1961 г.) для использования в качестве приемника телевизионных передач. Тому есть серьезное основание: является историческим, зафиксированным фактом, что, настроив свою антенну на частоту 14 мегагерц и придав ей необходимое положение, ученый получил сигнал из Америки.

В числе заводских моделей антенн-усилителей легко отыскать мощные приспособления с высокими характеристиками. Но достаточно часто можно обойтись несложной конструкцией, которую легко собрать из подручных средств собственноручно. Достаточно воспользоваться известной разработкой Харченко.

Согласно исследованиям создателя, по выходным параметрам антенна надежно усиливает работу цифровых устройств, работающих на мобильных платформах, формируя увеличение приема сигнала до 3−4 Дб, причем даже без использования рефлектора, а с его внедрением — вплоть до 8−9.

Чтобы создать антенну Харченко для 4G модема своими руками, а также для усиления сигнала 3G, можно обойтись наименьшим набором устройств и приспособлений, которые наличествуют у любого домашнего мастера. Потребуется:

Из медной проволоки

В этом варианте придется приложить уже чуть больше усилий. Но потраченное время окупается сполна: сигнал интернета можно улучшить на 90-95%. Для создания импровизированного усилителя потребуются:

1. 3-6 метров медной проволоки;
2. любые консервы или напиток в жестяной банке;
3. консервный нож.

Для начала откройте банку с консервами. Верхнюю крышку срежьте полностью, чтобы получилось подобие стакана. Содержимое съешьте или отдайте домочадцам, а емкость промойте и просушите.

Удалите защитную крышку с роутера. Один конец проволоки плотно намотайте в районе SIM-карты. Другой оберните вокруг консервной банки. Последнюю часть через форточку вывесите на улицу и направьте импровизированный стакан на вышку. Модем вставьте в компьютер и попробуйте подключиться.

На видео более сложная, но мощная самодельная антенна. Автор дает подробную инструкцию изготовления и сам собирает конструкцию на камеру для наглядности.

Антенны, изготовленные самостоятельно

Стоит отметить, что антенна для 4G-модема, своими руками изготовленная – вполне действенный метод улучшить сигнал сотовой сети и сделать его более стабильным. При этом необходимы лишь начальные навыки работы с простейшими и доступными материалами. Старательно изготовленные антенны в отдельных случаях обеспечивают работоспособность модемов и роутеров даже в таких местах, где без использования антенн сигнал отсутствовал вообще. Единственным останавливающим фактором может служить отсутствие разъема для подключения внешней антенны на многих моделях модемов и мобильных точек доступа. А это значит, что придется осуществлять вмешательство в конструкцию интернет-приемника, то есть припаивать кабель к печатной плате роутера или модема.

От чего зависит скорость?

На скорость передачи данных влияют следующие факторы:

• Производительность компьютера — на коробке с модемом обязательно указаны характеристики и требования к ПК. Если характеристики не соответствуют, то аппарат может не работать, либо функционировать неправильно;
• Погодные условия: дождь, снег, туман, даже распустившиеся листья на деревьях, могут мешать прохождению радиосигнала и приводить к снижению скорости;
• Расстояние- чем дальше расположена базовая станция, тем хуже покрытие и уровень сигнала сотовой связи;
• Загруженность сети по времени суток — существует несколько суточных пиков, когда БС перегружена. Число каналов не меняется, а вот количество вошедших в сеть пользователей варьируется постоянно. Чем больше людей одновременно подключено, тем ниже скорость передачи данных. Это хорошо проявляется, в городах курортах — зимой и осенью мобильный интернет у местных пользователей работает превосходно, но с наступлением туристического периода возникают проблемы с доступом к сети;
• Наличие вблизи строительства, кранов, обшивки здания металлических конструкций — все элементы могут оказывать влияние на радиосигнал, принимая его на себя. В итоге если рядом начали строить новый дом и пригнали кран, в округе происходит падение скорости и ухудшения сигнала.

Все от чего зависит распространение радиоволн, влияет на скорость передачи данных.

Выбор между 3G и 4G

Разница между сетями 3G и 4G заключается в разной скорости. Интернет 4G будет намного быстрее, примерно в 10 раз быстрее. Его особенность в том, что там, где не проходит сигнал LTE, он автоматически подключается к 3G. Это не прерывает процесс загрузки.

Второе отличие — способ передачи данных. Ключевое отличие состоит в том, что в сетях LTE используется пакетная передача информации.
Стандарт 3G поддерживает возможность передачи голоса наряду с другими функциями.

Кроме того, разница заключается в степени усвоения технологии. Сети 4G появились относительно недавно, намного позже 3G. В результате они будут менее развиты, с меньшим охватом и меньшей интенсивностью.

Благодаря наличию 4G сеть 3G становится более разряженной, соответственно улучшается качество связи. Поэтому каждый из них предлагает возможность качественного подключения к Интернету.

Достоинства и недостатки 3G-модема

Главное преимущество 3G-модема в том, что сигнал распространяется на всю территорию, где широко распространена мобильная связь. Именно поэтому при выборе устройства стоит выделить операторов, услуги которых имеют наибольший охват.

Также стоит отметить, что это устройство не требует специальной установки. Для его использования необходимо купить SIM-карту, оплатить интернет и подключиться через USB-порт.

Роуминг не распространяется на сеть, поэтому использование возможно в любом регионе страны, который входит в сферу услуг оператора.

Основным недостатком такого типа подключения к сети является возможность низкой передачи данных и не всегда удобные тарифные планы

Стоимость безлимитных тарифов МТС намного выше, но при этом у провайдера есть существенный недостаток — при превышении определенного порога трафика существенно снижается скорость.
Если вы выбираете Интернет-пакеты с ограниченным количеством гигабайт, обратите внимание, что в случае нехватки трафика вам придется дождаться списания суммы

Измерение уровня сотового сигнала на Iphone

Обычно пользователям для определения уровня принимаемого сотового сигнала хватает простого индикатора из нескольких полосок, расположенного в строке состояния.

Как измерить уровень сигнала и частоту сотовой связи при помощи смартфона

Но говорить об информативности такого инструмента не приходится. Если есть желание узнать реальную силу сигнала, то на помощь придет скрытое системное приложение iPhone Field Test.

Для определения этих необходимо в режиме набора номера ввести код*3001#12345#* и нажать кнопку вызов.

В приложении Field Test много пунктов, и они не все интуитивно понятны. Это и логично – меню предназначено не для обычных пользователей, а для инженеров сервиса.

Начните с выбора пункта LTE в «Главном меню» (Main Menu). Для измерения уровня сигнала в сетях 3G тоже необходимо выбрать раздел LTE.

Затем надо перейти в раздел Serving Cell Mass.

В нем будут находиться измерения параметров связи с той ячейкой сети, к которой вы в настоящий момент подключены. Переход в это меню приведет к появлению страницы с данными. Можно заметить, что значения параметров меняются каждые несколько секунд, обновляясь. Нам потребуется строка rsrp0. Речь идет о Reference Signal Received Power, мощности принятых пилотных сигналов от ближайшей вышки.

Но смартфон может оказаться подключенным и к вторичной, дополнительной станции. Тогда мощность сигнала будет отображена в разделе rsrp1.

Значение этого параметра должно быть отрицательным, в диапазоне от-40 до -140. Чем ближе оно к верхней границе (-40), тем сильнее сигнал приема. Близкое к -140 значение говорит о слабом сигнале. Значения от -40 до -80 говорят об уверенном приеме и отсутствии проблем со связью. Показатель ниже -120 должен вызывать тревогу. Пользователь может столкнуться с перебоями в связи и с низкой скоростью передачи данных.

Стандарт и частота	Частота (Band)	Значок сети на телефоне	Принятые обозначения (другие названия)	Соответствие ARFCN, UARFCN или EARFСN диапазонам
GSM 900 (2G)	900 МГц (Band	E, G, нет значка	GSM900, EGSM900, Band 8	0.. 124
GSM 1800 (2G)	1800 МГц (Band 3)	E, G, нет значка	512.. 885
UMTS 900 (3G)	900 МГц (Band	3G, E	UMTS900, Band 8, Band 1 (900P)	2937.. 2712
UMTS 2100 (3G)	2100 МГц (Band 1)	3G, H, H+	Band 1, UMTS2100, WCDMA2100	10562.. 10838
LTE-800 (4G)	800 МГц (Band 20)	4G, LTE	800MHz, Band 20	6150.. 6449
LTE 1800 (4G)	1800 МГц (Band 3)	4G, LTE	1200.. 1949
LTE 2600 FDD (4G)	2600 МГц (Band 7)	4G, LTE	LTE2600, Band 7	2750.. 3449
LTE 2600 TDD (4G)	2600 МГц (Band 38)	4G, LTE	Band 38	37750.. 38249

Как узнать свою базовую станцию?

Для того чтобы определиться, как увеличить сигнал 4G-модема своими руками, нужно понимать, насколько близко расположены вышки связи. Несмотря на то что эта информация крайне полезна при сооружении самодельных устройств усиления и повторения сигнала, призванных улучшить качество и увеличить площадь зоны покрытия, операторы сотовой связи не раскрывают такие данные в явном виде. Однако существует несколько способов, как можно определить местоположение ближайшей одной или нескольких передающих вышек:

1. Использование специализированного программного обеспечения. Таким, к примеру, является «Netmonitor» или «Network Cell Info». В получаемой информации можно увидеть не только координаты станции, но и несущую частоту сигнала, занимаемую полосу, а также коэффициент ослабления сигнала.
2. При помощи ПО и ресурса http://cellidfinder.com. Чтобы получить подробную информацию о координатах вышки, нужно ввести код «MCC» (Россия – 250), «MNC» (в одной строчке с «MCC», разделены пробелом), код «LAC» и «CID» (в некоторых программах эта связка называется «TAC-ECI»). После этого нажать кнопку «SearchCellID».

Внимание! Все коды легко получить при помощи программы «Network Cell Info». Для улучшения качества позиционирования на сайте рекомендуется использовать поиск с установленными галочками «Google data», «Yandex data» и «Averaging»

Использование антенны: купленной или самодельной

Если смена места для модема (и самого оператора) не помогает, придётся покупать дополнительное оборудование — антенны. Они бывают внешние (устанавливаются на улице) и домашние. Более эффективные — внешние. Они могут усилить сигнал на 20 dBm, в то время как домашние — только 2 – 4 dBm. При этом стоимость у последних — от 1500 рублей. Модем подключается к комнатной антенне прямо через USB-выход.

Домашняя антенна не такая эффективная, как внешняя

Минус внешних антенн — в сложности установки. Обычно они продаются в виде комплектов — с нужными переходниками и кабелями. Выбирайте именно такие варианты, чтобы не пришлось отдельно подбирать комплектующие.

Покупайте антенну вместе с комплектующими: кабелями и переходниками

USB-модем должен быть оснащён специальным разъёмом для подключения кабеля от антенны.

Подключите кабель антенны к специальному разъёму на модеме

Можно сделать антенну и самостоятельно. При этом затраты будут минимальными. Сигнал усилится на 5 – 7 dBm. Недостаток самодельных антенн — их хрупкость. Они могут не выдержать порывов ветра и дождь.

Итоги

Таким образом, мы видим, что подключить двухсторонний спутниковый интернет с точки зрения оборудования ненамного сложнее, чем так называемый one-way — односторонний (с помощью усилителя-конвертера). Но недостаток последнего — в меньшей, по сравнению с симметричным подключением, скорости.
