Wifi антенна своими руками: как изготовить усилитель вай-фай сигнала для роутера в домашних условиях

Советы и техника безопасности

Новички, возможно, столкнутся с трудностями при паянии, но помните, что мастерство приходит со временем

Выполнять все работы с разогретым паяльником нужно не спеша, соблюдая меры предосторожности и все необходимые этапы, чтобы не обжечься и произвести прочное соединение. Перед использованием электроприбора обязательно нужно проводить проверку на целостность корпуса, кабеля и вилки

Защитите рабочее пространство стола от возможных повреждений расплавленным припоем или каплями горячего флюса, накрыв его деревянным щитом или специальным огнеупорным материалом. Не оставляйте нагретый паяльник без присмотра даже после его отключения. Разогретый прибор может привести к возгоранию поверхностей и предметов из легковоспламеняющихся материалов. Тем, кто держит паяльник в руках впервые, рекомендуется выполнить несколько соединений на остатках материала или кусках похожей проволоки, чтобы набить руку.

Типы Wi-Fi антенн

В плане использования все антенны для Wi-Fi делятся на два класса:

для наружного использования (outdoor),
для внутреннего применения (indoor).

Отличаются эти антенны, в первую очередь, своими размерами и коэффициентом усиления. Класс outdoor подразумевает большие размеры и возможность крепления к какой-либо опоре (поверхности). Высокого коэффициента усиления в таких антеннах добиваются конструктивными особенностями. Такие устройства используются обычно для беспроводной передачи данных между точками, которые находятся на значительном удалении друг от друга. Устанавливать их предпочтительнее в зоне прямой видимости.

В зависимости от типа антенны Wi-Fi характеризует больший или меньший коэффициент усиления — один из важнейших параметров любого приёмного и передающего оборудования

Антенны класса indoor предназначены для применения внутри помещений, они имеют меньшие габариты и не отличаются выдающимися усилением и мощностью. Крепятся внутренние антенны либо непосредственно к передающему/принимающему гаджету, к стене, либо ставятся на поверхность. Присоединение антенны к плате устройства осуществляется как напрямую, так и посредством кабеля.

Характеристики наружных усилителей для модема

Все антенные устройства используются для приема и передачи сигнала. В случае с мобильной связью они принимают его, усиливая от базовой станции и передавая его на модем через USB-подключение. Такие устройства устанавливаются на улице.

Существуют еще комнатные антенны, которые необходимо использовать в помещении. Их нужно устанавливать на окне или застекленном балконе. Качество их работы оставляет желать лучшего, в связи с чем нет смысла их рассматривать более подробно.

Обратите внимание! В любом случае перед выбором желательно изучить информацию о каждом представленном на рынке типе. Кроме того, необходимо смотреть, могут ли антенны поддерживать метод пространственного кодирования сигнала (MIMO), что будет большим преимуществом

Кроме того, необходимо смотреть, могут ли антенны поддерживать метод пространственного кодирования сигнала (MIMO), что будет большим преимуществом

Кроме того, необходимо смотреть, могут ли антенны поддерживать метод пространственного кодирования сигнала (MIMO), что будет большим преимуществом.

Направленные устройства усиления сигнала делятся на три различных вида:

Способные улучшать сигнал только с одной стороны. Суть этого вида можно понять исходя из названия. Такая антенна может выполнять свои функции только в одном направлении. Для этого ее нужно установить непосредственно в сторону расположения базовой станции оператора. В свою очередь это также требует определенной точности указания расположения. Кроме этого, в случае технических проблем на станции передача данных пропадет до того момента, пока неполадки не исправят.
Секторные. Так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство. Такие антенны могут принимать сигналы сразу с нескольких станций одного сектора и в случае возможных неполадок автоматически переключаться. Мощность усиления приема интернет-сигнала от станции вполне сопоставима с узконаправленными аналогами, однако за секторные антенны придется выложить кругленькую сумму, поскольку они самые дорогие.
Всенаправленные, способные ловить сигнал одновременно с нескольких сторон. В таком случае усилитель имеет возможность автоматически выбирать наиболее стабильный и мощный от одной из нескольких в округе базовых станций. Такое устройство самостоятельно настраивается и переключается на другую станцию при потере или ухудшении приема сигнала. Но есть недостатки — низкая мощность представленных антенн, в связи с чем они могут функционировать только при небольшом удалении от вышки оператора.

По приему сигнала все антенны характеризуются двумя основными качествами:

Коэффициент усиления. От него зависит качество получаемого сигнала.
Чувствительность. Имеет влияние на качество получаемого сигнала.

Обратите внимание! Все эти характеристики GSM-антенны измеряются в dBi. Чувствительность всегда обозначается со знаком минус, то есть ее значение отрицательное

Коэффициент усиления всегда положительный

Чем он выше, тем выше качество сигнала, передаваемого на модем через кабель

Коэффициент усиления всегда положительный. Чем он выше, тем выше качество сигнала, передаваемого на модем через кабель.

Монтаж и настройка

Мною было изготовлено две одинаковые антенны. Одна была установлена на крышу дома, где иметься Интернет. Вторая антенна установлена на крыше служебного здания. Для достижения максимального эффекта обе антенны должны быть направлены друг на друга и находиться в прямой видимости. В качестве точек доступа использовались Wi-Fi модемы TP-LINK. На обоих ТД установлен MOD Point to Point с указанием MAC-адреса другого модема. Эта настройка установлена из соображений безопасности, дабы отсечь не санкционированные подключения к нашей сети (халявщиков с ноутбуками и смартфонами).

Если не боитесь мародеров, то рекомендую ставить Wi-Fi модем возле антенны. Можно закрепить его на тыльной стороне отражателя. Естественно, поместив его в герметичную упаковку. Связь модема с компьютером осуществить по кабелю витой пары (Ethernet). Максимально укоротив коаксиальный кабель, Вы уменьшите затухание сигнала. К сожалению, в службе безопасности нашей организации, многих зовут Александр Родионович Бородач:-)

Я покажу, как собрать очень мощную антенну для приема вай-фая, способную принять сигнал на расстоянии многих километров, но при этом легкую и простую в сборке. Скрестив две популярные антенны, волновой канал и pouch антенну у меня родилась идея создать вай-фай пушку.

Изготовить эту антенну можно из любого листа металла. Я взял медную фольгу толщиной 0.3 миллиметра, потому что ее легко резать ножницами.
Детали нашой антенны будут крепиться на шпильке, нам нужно вырезать 7 дисков с дыркой посередине.

Для этого нужно разместить, пробить или просверлить семь отверстий, и только потом циркулировать окружность

Если сделать наоборот, то сверло может уйти в сторону, а для нас важно, чтоб отверстие было ровно посередине

Bыцарапываем окружность согласно размерам указанным на схеме и вырезаем наши диски.

Делать нужно как можно точнее, отклонение всего на миллиметр и работать будет не так. Толщина металла и диаметр шпильки почти не влияют на работу нашего бластера и могут быть любыми. Получаются такие вот круги (См. Рис.1) и после того как все детали вырезаны нам остается их накрутить на шпильку, соблюдая размер зазоров между ними.

Этот облучатель собирается легко, как конструктор. Устанавливаем вторую пластину нашего
бластера на расстоянии как указано на нашей схеме — 30 миллиметров, подкручивая гаечки подбираем точно наши 30 милиметров.

На последних двух дисках нужно сделать отверстие для провода. Наш бластер готов. Теперь остается его подключить к нашему устройству. В начале это будет USB модем, потом мы подключим к смартфону и напоследок — к роутеру, чтобы раздать интернет через нашу WI-FI пушку.

Для подключения к вай-фай свистку нужно аккуратно разобрать антену, так чтобы не повредить провод. Залуживаем места пайки и припаиваем провод к крайнему большому диску, а центральную жилу к следующему за ним. Крепим нашу пушку на кронштейн чтобы было удобно прицелиться на роутер жертвы.

Пушка ловит сеть даже на расстоянии в 500 метров. Материалы для Wi-Fi пушки не дорогие и доступны каждому.

Антенна для WIFI роутера – радиотехническое устройство, предназначенное для приема и передачи сигналов беспроводного WIFI интернета. WIFI антенны подключаются к передатчику или приемнику (ноутбук, ПК и т.п.) с помощью антенных кабелей и WIFI адаптеров (усилителей).

WIFI антенны излучают сигнал во всех направлениях. Но в реальных условиях эффективность передачи сигнала в разных направлениях неодинакова. Свойства направленности антенны характеризует диаграмма направленности. Самая простая диаграмма направленности у всенаправленной WIFI антенны, которая излучает одинаковую энергию во всех направлениях. Для WIFI антенн различают круговую, секторную и узконаправленную диаграммы направленности (ДНА). Диаграммы направленности изображаются в виде двух сечений – вертикального и горизонтального.

WIFI антенны бывают направленные и всенаправленные, внутренние и внешние. Важными параметрами WIFI антенн являются коэффициент направленного действия (КНД), коэффициент усиления (КУ), входное сопротивление и рабочая полоса частот. WIFI антенны работают в диапазоне 2,4 ГГц.

Штатная антенна для роутера d link практически всегда имеет КУ 2dBi.

Если требуется покрытие беспроводной связью большой площади (площадка перед офисом или двор), то необходим роутер с внешней антенной. Она сконструирована в крепком водонепроницаемом корпусе, способна выдерживать непогоду, ветер, температурные перепады. Крепятся такие антенны на мачтах или кронштейнах.

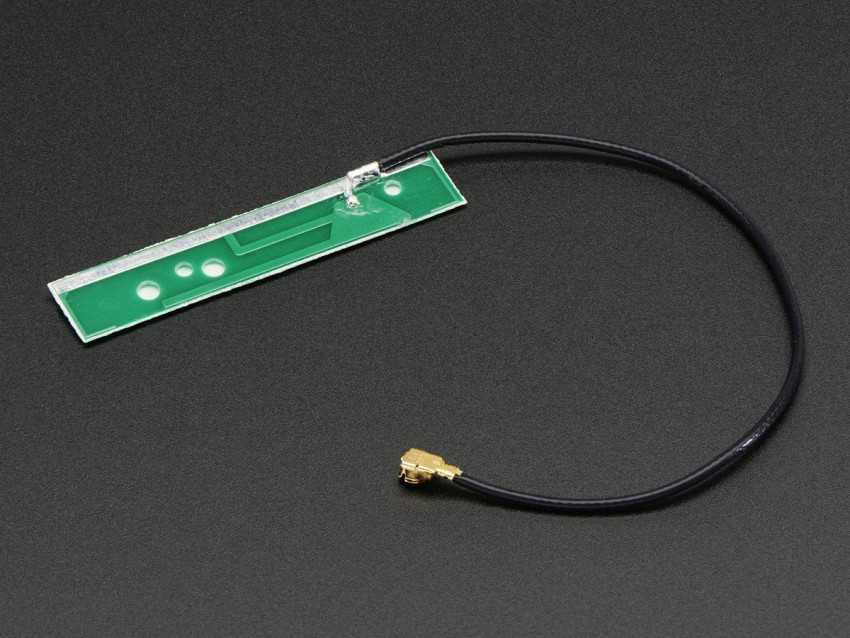

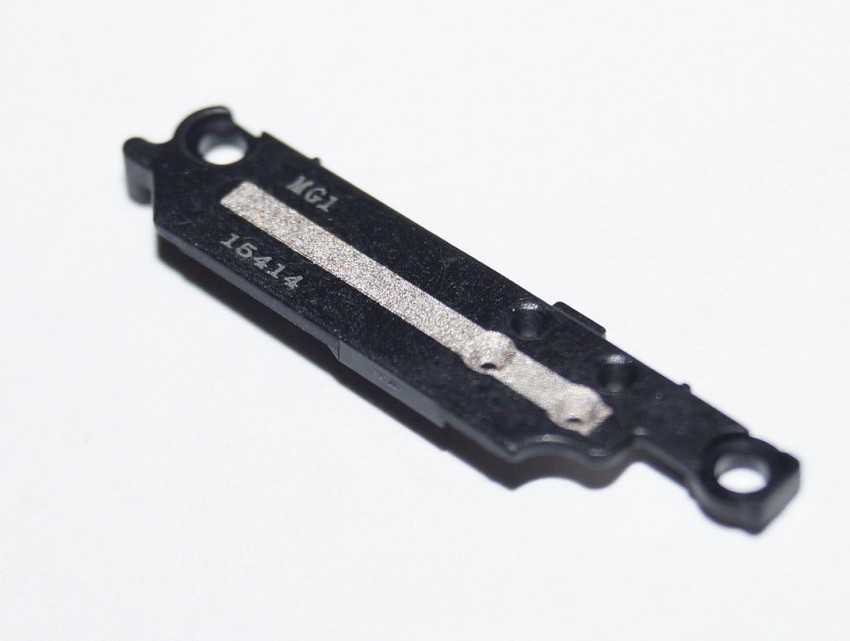

Внутренние антенны WI-FI отличаются компактностью. Они крайне удобны для работы в пределах помещения.

Тестирование

Провёл первое тестирование biquad антенны в качестве облучателя 24дБ параболической антенны. Результаты меня вполне удовлетворили.

Мне также удалось получить связь на расстоянии 10 км используя только biquad соединённый с 30мВт RoamAbout Wi-Fi картой.

Некоторое, более детальное тестирование с многократными антеннами, включая biquad, показанный выше, указывает, что biquad имеет усиление 11-12дБ.

Друг имеет доступ к некоторому испытательному оборудованию антенны, и выполнил некоторые тесты на biquad, показанные на этой странице.

Диаграмма направленности biquad показанная ниже, показывает ширину луча ~50 градусов.

WIFI всепогодная точка доступа своими руками

Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.

«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB

При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются.
После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии

О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии
:

Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.

Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму

Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!

Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,

В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.

В идеале это должно выглядеть немного по-другому, примерно так:

но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются

У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:

Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:

С другого.

Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.

Что такое WiFi антенна с высоким коэффициентом усиления? Как усилить сигнал WiFi
?
Такие приёмы, как выбор центральной позиции WiFi роутера
, установки ретранслятора, помогают, так или иначе, но одна идея остается особенно жизнестойкой — замена обычной антенны на антенну с высоким коэффициентом усиления.

Нет необходимости навязывать эту идею как нечто новое, да и придумывать колесо, давайте в месте попробуем разобраться как работает WiFi антенна
своими руками
из банки. А что это такое WiFi антенна с высоким коэффициентом усиления? Когда мы говорим о радио антеннах и употребляем слово «усиление» то подразумеваем направленное усиление антенны. Направленное усиление антенны, это способность антенны передавать усиленный сигнал WiFi (приём/передача) в заданном направлении.

Суть дела в том, что направленные WiFi антенны, как правило, имеют большую дальность действия и лучший прием, так как они излучают большую часть энергии в одном направлении — стремятся передать и принять сигнал в одном направлении и поэтому для безупречной работы, а также и при установке, все направленные антенны нужно обязательно хорошо выравнивать.

На рисунке выше показан процент излучения обычной антенны по сравнению с направленной антенной (предположим, что антенны расположены в центре диаграммы). Обычная WiFi антенна излучает радиоволны поровну во всех направлениях, тогда как WiFi антенна направленного действия работает в заданном направлении, предусмотренным дизайном самой антенны. Но практически, никакая WiFi антенна не сможет излучать идеально в одном направлении, равно как и вo всех направлениях.

Испытание антенны двойной квадрат

После того как была создана конструкция антенны ее следует испытать. В обязательном порядке мастер должен выполнить настройку излучателя, благодаря чему удастся смотреть передачи в максимально высоком для таких условий качестве.

При проведении испытаний следует учесть несколько нюансов:

Диаграмма направленности конструкции будет косить при отсутствии устройства, обеспечивающего симметрию.
Если стороны квадрата возбуждаются синфазно, значит поляризация эл. поля к плоскости конструкции проводится перпендикулярно.
Компенсировать реактивную составляющую антенны (после настройки антенны) можно при настройке мостика (симметрирующего), удлиняя или укорачивая этот элемент.
Если сопротивление антенны под кабель будет более высоким, то это положительно отразится на коэффициенте усиления. Именно поэтому для конструкции следует задействовать коаксиальный кабель не 50Ом, а 75Ом.
Антенну следует помещать в защитный корпус, который предотвратить заливание водой и налипание снега, обледенение. Для этих целей можно задействовать 5л пластиковую баклажку.
В процессе испытаний не должно находиться возле антенны второй квадрат ноутбука или ПК с подключениями wi-fi. Как только конструкция будет включена в ТВ оборудование, можно посредством компьютерной техники ловить эти сигналы. Наиболее качественные wi-fi точки будут обнаружены при установке антенны на крыше.
Проводится настройка тюнера и проверяется качество видео и звука.

Самый простой способ усиления сигнала

Если вы возьмете линейку и измерите длину штыревой антенны домашнего роутера, то окажется, что ее длина от 10 до 12 см. Длиннее не делают потому, что в штыре, размер которого больше длины волны, значительно возрастает внутреннее сопротивление и сигнал вместо усиления гаснет. Это увеличение размера приводит сужению толщины «бублика» диаграммы направленности и незначительному увеличению удельной мощности излучаемого сигнала. Гораздо больший эффект дает экранирование передающей антенны с одной стороны.

Экран позволяет сконцентрировать излучение роутера в нужном вам направлении. Например, если он стоит у стены, то нет никакого резона передавать сигнал Wi-Fi соседям или на улицу. Его установка увеличивает коэффициент усиления передающей антенны до 3 дБ, то есть, в два раза. Что фактически отражает физическую суть дела, ведь вы половину бесполезно направленного сигнала переориентировали в нужную сторону.

Вся хитрость в том, на каком расстоянии от антенны роутера расположить экран. По законам распространения радиосигналов оно должно быть равно 1/8 длины волны. Для Wi-Fi это 1,56 см.

Им может быть лист железа (раскроенная пивная или консервная банка), компакт-диск или толстая фольга. Лучше всего выполнить конструкцию в виде подставки под роутер, перпендикулярно которой поставлен экран. Добиться результата можно опытным путем, передвигая по миллиметру источник сигнала ближе или дальше от экрана. В помощь вам будет интерфейс отображения уровня сети.

Достоинством способа является простота, а также то, что антенна для планшета вам не понадобится. То есть, не придется его вскрывать или изыскивать возможности для подключения дополнительного оборудования. Недостатком – малая дальность приема сигнала.

Тестирование

Мне также удалось получить связь на расстоянии 10 км используя только biquad соединённый с 30мВт RoamAbout Wi-Fi картой.

Диаграмма направленности biquad показанная ниже, показывает ширину луча ~50 градусов.

Советы и техника безопасности

Новички, возможно, столкнутся с трудностями при паянии, но помните, что мастерство приходит со временем

Советы и техника безопасности

Самодельная антенна-пушка для Интернета: схемы и чертежи

При изготовлении такого точного оборудования, как СВЧ-антенна, рекомендуется принять к сведению несколько советов:

Совет 1. При работе с медной проволокой, при создании загибов, нужно оперировать не внешней, а внутренней величиной длины ребра биквадрата описываемого в этой статье, — Lвн = 30,5 – 3,6 = 26,9 (мм). При допуске в 0,5 мм это значение можно округлить до 27 мм. Также для обеспечения поверки лучше создать чертеж-шаблон в апример, для устройства, реальном масштабе, нарисованным линиями толщиной 1,8 мм, после чего, прикладывая к нему будущую антенну, сверять точность изготовления.
Совет 2. Если проволока изначально имеет мелкие изгибы (волны), не надо пытаться ее выправить при помощи пассатижей, это не приведет к требуемому результату. Вместо этого нужно найти деревянный брусок, зафиксировать его на столе (струбцина, саморезы и т. д.). Надеть тканевые перчатки и, отступив от края проволоки 30 – 40 см, надежно ухватить ее. Конец нужно взять пассатижами, далее от начала и до места захвата, перегибая проволоку через край бруса, несколько раз с усилием выполнить протяжку (в одну сторону). При таком методе все мелкие неровности будут стопроцентно устранены. Если длины выровненного участка недостаточно, нужно повторить процедуру от конца выровненного участка и выше, но уже проложив между губками пассатижей кусочки оргалита, чтобы не царапать медь.
Совет 3. В том случае когда используется оцинкованная сталь, пайку элементов нужно производить при помощи паяльной кислоты. Если в качестве материала был выбран алюминий, соединения выполняются посредством заклепок или резьбы (болты и гайки), пайка этого металла в домашних условиях без специализированного оборудования невозможна.
Техника безопасности при проведении монтажных и паяльных работ. В первую очередь следует помнить, что при работе с металлами нужно использовать защитные очки. Если планируется применение станков с вращающимися элементами (наждачный круг), категорически запрещено использование перчаток. Рукава должны быть не длиннее, чем до локтя, а волосы убраны при помощи резинки или в берет. Вторым важным правилом является соблюдение норм при выполнении пайки. Помещение, где проводятся работы, должно хорошо проветриваться. Использование защитных очков обязательно. При воздействии высоких температур на канифоль, флюс или кислоту образуются пары, которые могут попадать в легкие, поэтому желательно применять плотно прилегающий респиратор с угольными фильтрами.

Технология изготовления антенн своими руками

Изготовление самодельной антенны не занимает много времени. При этом такое приспособление ничем не будет отличаться от купленных аналогов или даже будет значительно превосходить их. Кроме того, самоделка позволит значительно сэкономить деньги, так как даже китайские модели стоят не так дешево. Долго ждать не нужно, стоит приступить к разбору процесса изготовления.

Изготовление кружков

Для создания кружков антенны необходимо:

Центрировать еще не готовые круги на медном листе, просверливая их середину.
Вырезать сеть кругов из фольги по чертежу.
Прочертить круги на медной фольге, соблюдая следующие размеры: по одной детали 90, 68, 54 и 38 мм соответственно, а также три детали по 37 мм.
Вырезать кружки с помощью острых ножниц. Делать это нужно аккуратно.

Важно! Необходимо стараться соблюдать все размеры и сверлить центры до вырезания, так как отклонение даже в 1 мм способно значительно ухудшить качество приема сигналов. Схема направленной Wi-Fi антенны для изготовления своими руками

Схема направленной Wi-Fi антенны для изготовления своими руками

Подготовка резьбовой шпильки

Процесс подготовки выглядит следующим образом:

Пилой по металлу отрезать отрезок длиной 135 мм.
Убрать шероховатости в местах спила напильником.
Округлить края для повышения безопасности использования и обрезки заусенцев.

Сборка

Самый ответственный момент — сборка. От нее зависит, насколько хорошо антенна будет ловить сигнал (при условии, что кружки вырезаны правильно). На сам процесс не уходит много времени и сил. Все благодаря резьбовым соединениям, позволяющим устанавливать диски меди на свои места с точностью до миллиметра.

Проделывание отверстий для крепления внешней антенный Wi-Fi роутера

Подсоединение Wi-Fi адаптера

Чтобы улавливатель был полезен, он должен быть подключен к Wi-Fi роутеру. Это достигается путем проделывания отверстий на двух главных дисках в определенных местах (на расстоянии 1 см отверстия 1 и 1,5 см на кругах 90 и 68 мм).

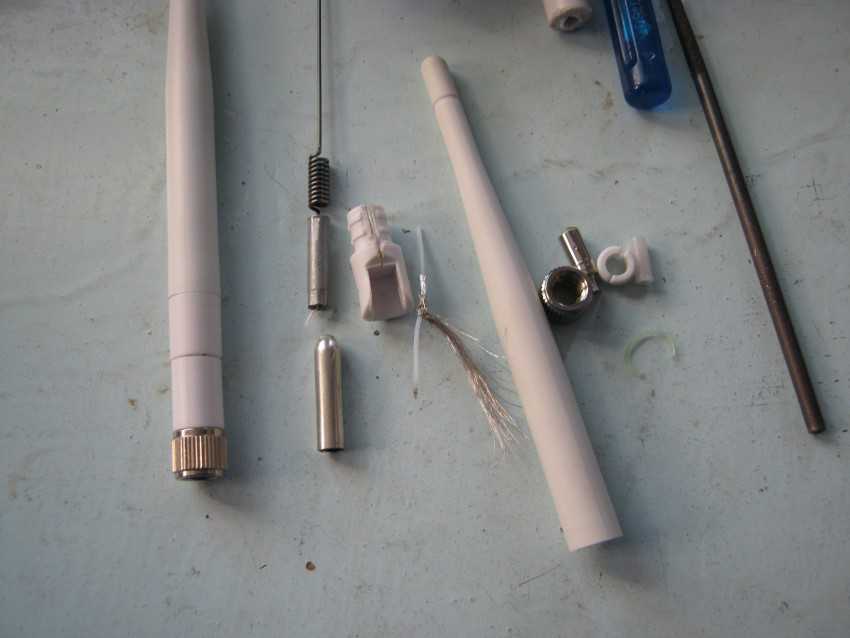

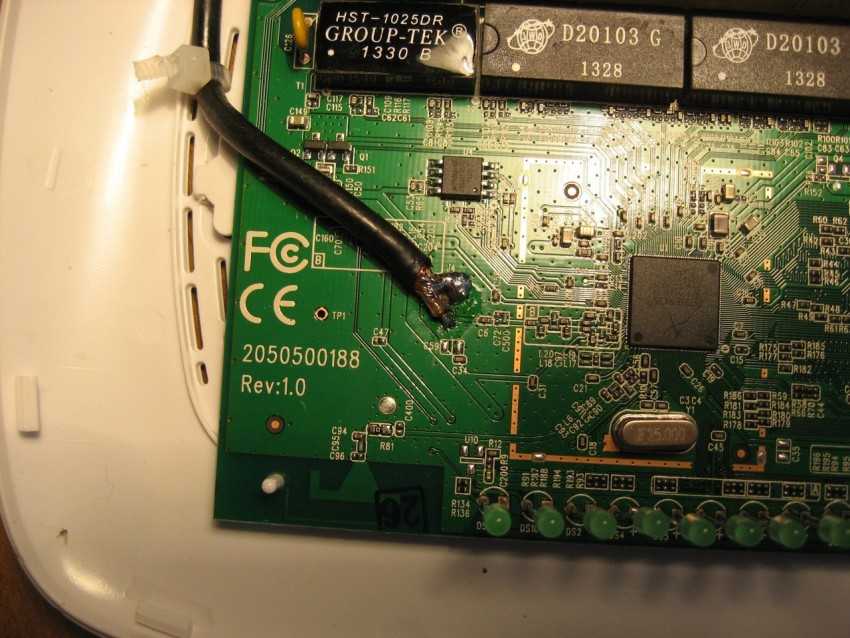

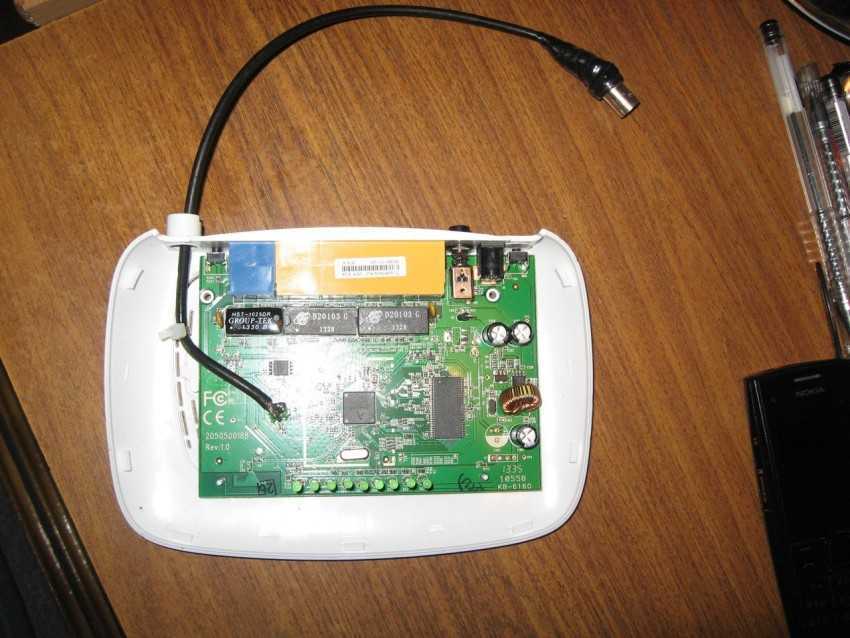

Далее необходимо разобрать модем или роутер, а точнее его антенну, оголив провода. Присоединить главную жилку антенны к кружкам и продеть ее через проделанные заранее отверстия.

Окончательная сборка

Окончательная сборка предполагает проверку всех расстояний и надежности креплений. Также следует проверить качество соединения антенны роутера и усилителя.

Обратите внимание! Для удобства пушку можно установить на штатив

Подключение к роутеру

Остается лишь подключиться к модему. Для этого он может быть соединен с ПК или ноутбуком с помощью удлинителя или обладать функцией беспроводной раздачи данных (иметь режим Wi-Fi роутера). Нужно быть аккуратным при пайке усилительной антенны к контактным дорожкам на приборе. Если устройство не обладает собственной внешней антенной, то лучше попросить приделать усилитель профессионала.

Антенна для вай-фай своими руками делается довольно просто. Конструкций существует множество, но для обеспечения качественным беспроводным сигналом смартфонов, обычных телефонов, планшетов или ноутбуков лучше всего пользоваться мощной антенной, которую можно направлять на теоретический источник сигнала. Наиболее простой, но надежный вариант для этих целей и был разобран в этом материале.

Сборка антенны для DVB-T2

Тут должно быть все понятно. Берем наш отрезок ВВГ или что там у вас. Для определения примерной длины проволоки необходимой для сборки антенны, можно L1*8 и накинуть пару сантиметров. 12*8+2=98 см понадобилось для изготовления моей антенны.

Если у вас толстая проволока 4-5 мм диаметром то скорее всего без тисков будет не обойтись. Мне же хватило плоскогубцев.

Зачищаем провод от изоляции. Затем плоскогубцами гнем биквадрат. Смотрим фотки. Все углы под 90 градусов.

Потом припаиваем 75 Омный телевизионный кабель. Жилу паяем к одному квадрату, Оплетку к другому.

Сигнал на высоких частотах распространяется по поверхности проводника, поэтому антенну после сборки лучше покрасить. Я использовал остатки акриловой фасадной краски. Место пайки лучше залить термоклеем или герметиком.

Провод от места пайки крепим стяжками (ремешками) вдоль сторон квадрата, как на фото. Это обязательное действие является согласованием антенны.

Материалы и инструменты

Прежде чем перейти к инструкции, как сделать биквадрат на вай фай, необходимо определиться с набором инструментов и материалов, которые однозначно понадобятся во время работы:

пассатижи, утконосы, бокорезы (кусачки), ножницы по металлу, нож, паяльник или паяльная станция;
припой, флюс, паяльная кислота;
медная проволока диаметром 1,8 мм (сечение 2,5 кв. мм);
листовой металл толщиной до 1 мм (алюминий, оцинкованное железо, подойдет даже односторонний фольгированный текстолит);
коаксиальный кабель с волновым сопротивлением 50 Ом;
разъем (если требуется, с переходником) для подключения к роутеру, реже N-type, чаще RP-SMA.

Назначение и возможности Wi-Fi-антенн

Антенна представляет собой устройство для приёма радиосигналов, поступающих от источника (телевизора, радиоприёмника, роутера), и дальнейшего их распространения в пространстве. С её помощью можно усилить сигнал, изменить его направленность и увеличить зону покрытия. Бо́льшая часть беспроводных маршрутизаторов оборудована стационарными антеннами, которые могут быть как съёмными, так и несъёмными. Общей проблемой таких антенн является сравнительно небольшая зона действия, часто ограничиваемая площадью одного помещения. Поэтому приходится прибегать к специальным внешним антеннам.

Большинство Wi-Fi-антенн относится к пассивным усилителям сигнала, то есть в отличие от репитера они не требуют подключения к источнику питания, не используют дополнительное электронное оборудование, а принимают и передают радиосигналы за счёт особенностей своей конструкции. Но есть и активные антенны со встроенными усилителями, декодерами и шумоподавляющими элементами.

Разнообразие Wi-Fi-антенн разных конструкций позволяет выбрать пользователю наиболее подходящую под его цели и задачи

Установка Wi-Fi-антенны может потребоваться в таких случаях:

когда мощности роутера не хватает для того, чтобы «пройти» сквозь преграды в виде стен и мебели и обеспечить устойчивый сигнал на всей площади помещения;
нужно сфокусировать радиосигнал в определённом направлении, например, обеспечить стабильным интернетом комнату, где установлен основной компьютер;
когда требуется расширить зону действия Wi-Fi-сети, например, снабдить интернетом летнюю кухню, гараж, беседку.

Одним из способов усиления Wi-Fi-сигнала в доме является подключение внешней антенны

Чертёж двойного самодельного биквадрата

Первые образцы самодельных распространителейWiFi сигнала, появились еще в 2005 году.

Наилучшие из них конструкции биквадрат, обеспечивающие усиление до 11–12 dBi и двойной биквадрат, имеющие несколько лучший результат в 14 dBi.

Согласно опыту использования, конструкция биквадрат является более подходящей в качестве многофункционального излучателя. Действительно, преимуществом этой антенны является то, что при неизбежном сжатии поля излучения, угол раскрытия сигнала остается достаточно широким, чтобы покрыть всю площадь квартиры при правильной установке.

Все, возможные, версии биквадратной антенны являются простыми в реализации.

Необходимые детали

Металлический рефлектор—кусок фольгированноготекстолита123х123 мм, лист фольги, CD, DVD компакт диск, алюминиевая крышка с чайной банки.
Медная проволока сечением 2.5 мм.кв.
Отрезок коаксиального кабеля, лучше с волновым сопротивлением 50 Ом.
Пластмассовые трубочки — можно нарезать из шариковой ручки, фломастера, маркера.
Немного термоклея.
Разъем N-типа — пригодится для удобного подсоединения антенны.

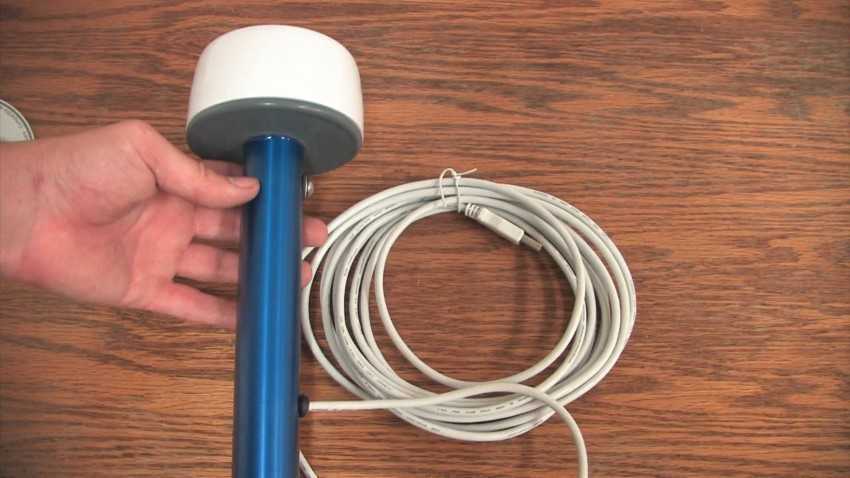

Всенаправленная антенна (Omni-directional)

Всенаправленная антенна чаще всего используется в оборудовании для беспроводных сетей. Для такой антенны характерно равномерное покрытие территории во всём радиусе действия. В основном, всенаправленная антенна представляет собой штырь, который устанавливается вертикально. При этом сигнал распространяется в плоскости, перпендикулярной его оси. Такие антенны, в сравнении с направленными, обладают заметно меньшим коэффициентом усиления.

Коэффициент усиления антенны – 8 дБ, длина – 520 мм, диаметр – 19 мм. Антенна удобно располагается на мачте, на крыше дома либо автомобиля. Мощности антенны хватает для работы на скорости 1 Мбит в радиусе до 1800 метров, а 54 Мбит – до 600 метров.

Как изготовить излучатель и рефлектор wi-fi антенны

Изготовление передатчика достаточно простое. Подготовив все необходимые материалы можно приступить к созданию устройства.

Пошаговая инструкция как сделать wi-fi антенну:

Шаг 1. Проверить пригодность всех материалов. Для расчетной частоты будущего передатчика-приемника беспроводной сети принимается частота 2,4 ГГц, что требует использования медного провода толщиной 1,8 мм. Это соответствует указанному в перечне материалов сечению поперечника.

Шаг 2. Нужно подготовить проволоку и согнуть ее под прямыми углами на расстоянии 30,5 от каждой точки перегиба. Главное, чтобы активный элемент получил подобие квадратной восьмерки.

Шаг 3. Отмеряем расстояние, равное 29 мм от края до загиба проволоки.

Шаг 4. Постоянно контролируем соответствие наружного диаметра в 30,5 см и делаем еще один загиб.

Шаг 5. Выполняем еще пару внутренних загибов на 2,9 см расстоянии во внутрь рамки.

Шаг 6. После завершения конструирования активного элемента следует проверить соответствие чертежу. По средней линии должно быть расстояние, равное 30,5 мм.

Шаг 7. В местах, которые отведены для последующего крепления к ним коаксиального кабеля, необходимо сделать пропой.

Необходимая теория

Каждый человек может догадаться, что, чем длиннее будет провод, тем больше вероятность, что в нем потеряется сигнал. Даже если при сборке пушки использовать высококачественный и дорогой кабель, потеря сигнала не исключена. Кабель — это ключевая часть антенны, поэтому в процессе его выбора нельзя придерживаться остаточного принципа, иначе достоинства самой эффективной пушки будут сведены на «нет».

К примеру, если один вид провода можно использовать в регионе с низкой частотой, то его применение на высокочастотных участках уже невозможно. Чтобы снизить потери в кабеле, необходимо уменьшить его длину и концентрацию высокочастотных соединений.

Обратите внимание! Если 4G антенна пушка будет функционировать на высоких частотах, при сборке конструкции следует использовать кабель с более высокими показателями
